Разделение MEP кривых по уровням, опорным плоскостям или по заданным параметрам
Значок
Связанные новости и статьи
Использование
Плагин позволяет разделять MEP элементы одним из представленных способов разделения, а также объединять разделенные MEP элементы.

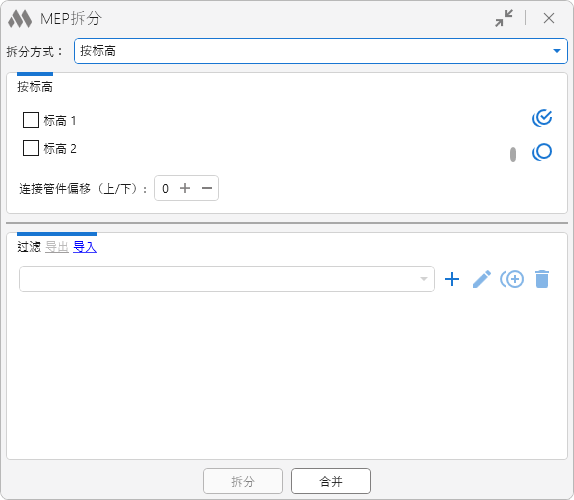

В верхней части окна плагина выбирается способ разделения и выставляются настройки для выбранного способа. Плагин поддерживает следующие способы разделения MEP элементов:
По уровням

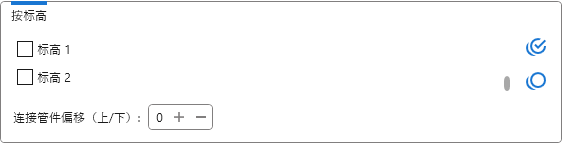

Разделение MEP элементов по указанным уровням. Уровни выбираются из списка доступных уровней:
Для соединяющих фитингов можно указать величину смещения относительно указанного уровня вверх или вниз (со знаком “-”).

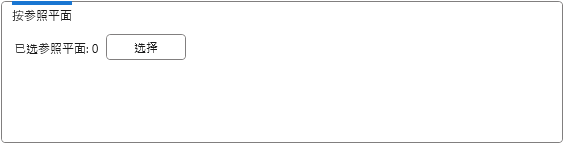

По опорным плоскостям
Разделение MEP элементов по выбранным опорным плоскостям. Для возможности использования способа разделения необходимо выбрать опорные плоскости, нажав соответствующую кнопку Выбрать:
Максимальная длина

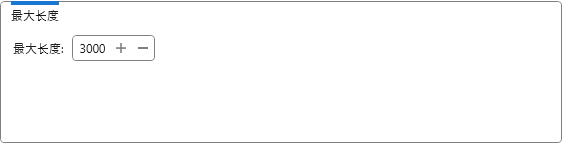

Разделение MEP элементов на равное число частей, длина которых не будет превышать указанного значения:
Например, если максимальная длина указана 3000 мм, а длина трубы 8000 мм, то труба будет разделена на 3 части длиной 2667 мм.
Точная длина

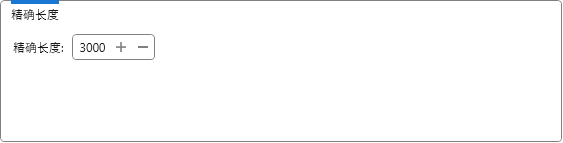

Разделение MEP элементов на части указанной длины:
Если длина MEP элемента не делится на указанное значение без остатка, то остаток будет смещен к концу элемента.
Количество

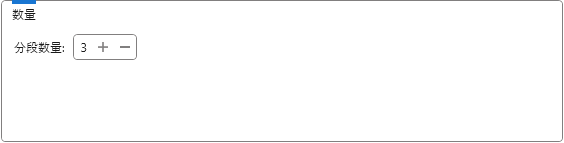

Разделение MEP элементов на указанное количество частей:
В нижней части окна можно создавать пользовательские конфигурации выбора элементов с помощью фильтров элементов.

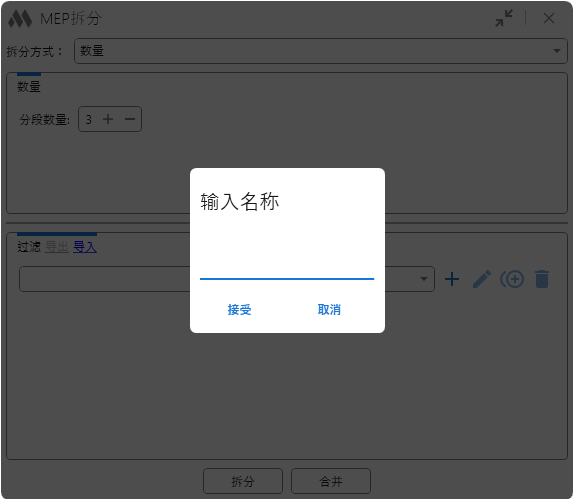

После добавления новой конфигурации необходимо в открывшемся окне задать ей имя. Конфигурации можно переименовывать
, дублировать
и удалять
с помощью соответствующих кнопок, расположенных справа от выпадающего списка пользовательских конфигураций. Пользовательские конфигурации можно экспортировать и импортировать с помощью кнопок Экспорт и Импорт.

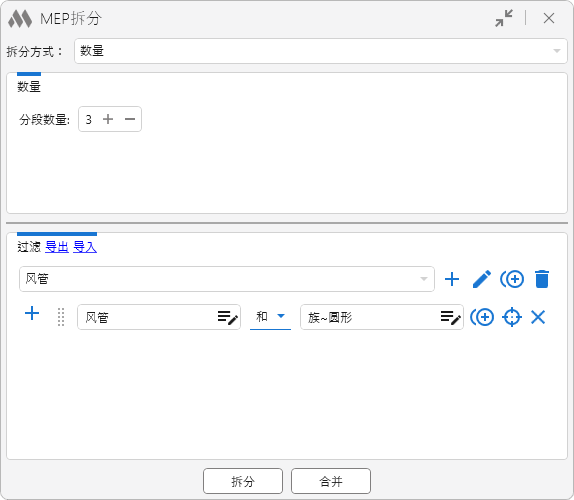

Далее необходимо добавить одно или несколько условий выбора элементов с помощью кнопки
. Каждое условие можно дублировать и удалять
, а также выделить и показать в модели элементы, удовлетворяющие заданному условию
.
При нажатии кнопки Разделить будет предложен вариант выбора обрабатываемых элементов – По фильтрации или Выбранные элементы, после чего выбранные элементы будут разделены согласно выбранному способу разделения.

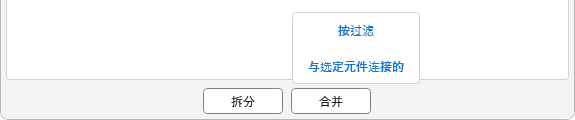

Для объединения MEP элементов необходимо нажать кнопку Объединить и выбрать вариант выбора обрабатываемых элементов – По фильтрации или Соединенные с выбранными элементами. В случае выбора варианта Соединенные с выбранными элементами достаточно выбрать один элемент из нескольких MEP кривых, соединенных соединяющими фитингами, либо MEP кривых, соединенных без фитингов, для их объединения в одну MEP кривую.
