Является аналогом стандартного калькулятора, с функциями получения данных из чертежа, добавления результата в чертеж и возможностью ручного написания формулы для расчета
Варианты вызова
- Меню ModPlus
- Палитра ModPlus
- Лента AutoCAD
- Командная строка: _mpCalc
Значок
Связанные новости и статьи
Использование
В верхней левой части окна расположена кнопка, открывающая меню выбора варианта работы - Калькулятор; Интерполяция; Градус, уклон:
Поле ввода - поле для ввода формулы. После нажатия кнопки "=" или на клавиатуре кнопки Enter формула из окна будет подсчитана, а результат выведен в соответствующее поле
- Контекстное меню вставки функций. Подробнее о функциях см. далее в таблице
Поле вывода - поле для вывода результата расчета формулы.
Множитель результата - число из выпадающего списка, на которое умножается результат расчета формулы.
Префикc - поле для указания префикса. При добавлении результата в чертеж префикс будет добавлен к началу результата.
Поле вывода - поле для вывода результата расчета формулы.
Суффикc - поле для указания суффикса. При добавлении результата в чертеж суффикс будет добавлен в конец результата.
Округление - указание количества знаков после запятой, до которого будет округляться значение в поле вывода.
Группа Данные из чертежа содержит функции получения значений из чертежа (значение добавляется в конец строки поля ввода). Для некоторых вариантов получения данных имеется возможность получения данных из нескольких объектов - для этого следует поставить галочку Несколько. Тогда при выборе нескольких объектов, из которых требуется получить значения, будет появляться окно выбора знака, который будет вставлен между значениями:
Округлять - указывает будут ли значения, полученные из чертежа, округляться до указанного количества знаков после запятой.
 |
- Замерить расстояние между двумя точками |
| |
Переход в AutoCAD для запроса двух точек:
Первая точка:
Указание точки на экране
Вторая точка:
Указание точки на экране
|
 |
- Получить сумму длин из объектов |
| |
Переход в AutoCAD для выбора примитивов:
Выберите отрезки, полилинии, дуги или окружности:
Выбор соответствующих примитивов |
 |
- Получить высоту 3D Тела
Выберите 3D Тело, имеющее свойство “Высота”
Выбор соответствующего объекта |
 |
- Получить координату |
| |
Переход в AutoCAD для указания точки на экране:
Укажите точку:
Указание точки на экране
Выберите координату [X/Y/Z]:
Выбор соответствующей координаты указанной точки |
 |
- Получить площадь |
| |
Переход в AutoCAD для выбор примитива:
Получить площадь [Полилиния/Штриховка]:
Выбор примитива из которого будет получена площадь |
 |
- Получить значение из текста |
| |
Переход в AutoCAD для выбора примитива:
Выберите текст:
Выбор однострочного или многострочного текста
Режим Несколько:
Выберите несколько однострочных или многострочных текстов:
Выбор нескольких однострочных и/или многострочных текстов
|
 |
- Получить значение из выноски |
| |
Переход в AutoCAD для выбора примитива:
Выберите мультивыноску:
Выбор мультивыноски
Режим Несколько:
Выберите несколько мультивыносок:
Выбор нескольких мультивыносок
|
 |
- Получить значение из ячейки таблицы |
| |
Переход в AutoCAD для выбора примитива:
Выберите таблицу:
Выбор таблицы
Выберите ячейку:
Выбор ячейки в таблице
Режим Несколько:
Выберите таблицу:
Выбор таблицы
Первый угол рамки:
Выбор ячейки в таблице, которая будет являться первым углом рамки выбора
Второй угол рамки:
Выбор ячейки в таблице, которая будет являться вторым углом рамки выбора
|
 |
- Получить значение из размера |
| |
Переход в AutoCAD для выбора примитива:
Выберите размер:
Выбор размера
Режим Несколько:
Выберите несколько размеров:
Выбор нескольких размеров
|
Группа управляющих кнопок содержит кнопки для добавления/удаления цифр в поле ввода, для очистки поля ввода, для подсчёта формулы, а также некоторые функции. Полный список кнопок и функций (в том числе отсутствующих в группе управляющих кнопок) приведён в таблице:
| Кнопки |
| 0...9 |
Добавление в конец текста в поле ввода цифры, соответствующей нажатой кнопке |
| . |
Добавление в конец текста в поле ввода точки |
| + |
Добавление в конец текста в поле ввода знака "плюс" |
| - |
Добавление в конец текста в поле ввода знака "минус" |
| * |
Добавление в конец текста в поле ввода знака "умножить" |
| / |
Добавление в конец текста в поле ввода знака "деление" |
| x² |
Возведение во вторую степень числа из поля ввода или поля результата (при отсутствии значения в поле ввода) |
| x³ |
Возведение в третью степень числа из поля ввода или поля результата (при отсутствии значения в поле ввода) |
| √ |
Извлечение квадратного корня из числа из поля ввода или поля результата (при отсутствии значения в поле ввода) |
| ± |
Добавление/удаления знака "минус" в результате |
| 1/х |
Деление единицы на число из поля ввода или поля результата (при отсутствии значения в поле ввода) |
| sin |
Возвращает синус заданного числа из поля ввода или поля результата (при отсутствии значения в поле ввода) |
| tan |
Возвращает тангенс заданного числа из поля ввода или поля результата (при отсутствии значения в поле ввода) |
|
π
|
Отображение в поле ввода числа "пи" |
|
←
|
Стирание одного (последнего) знака в поле ввода |
|
C
|
Очистка поля ввода и поля вывода |
|
=
|
Подсчёт формулы в поле ввода и отображение результата в поле вывода |
|
Функции, отсутствующие в группе управляющих кнопок
|
|
Abs(x)
|
Возвращает абсолютное значение указанного числа |
|
Acos(x)
|
Возвращает угол, косинус которого равен указанному числу |
|
Asin(x)
|
Возвращает угол, синус которого равен указанному числу |
|
Atan(x)
|
Возвращает угол, тангенс которого равен указанному числу |
|
Ceiling(x)
|
Возвращает наименьшее целое число больше или равно заданному числу |
|
Exp(x)
|
Возвращает e, возведенное в указанную степень |
|
Floor(x)
|
Возвращает наибольшее целое число меньше или равно заданному числу |
|
IEEERemainder(x,y)
|
Возвращает остаток от деления указанного числа на другое указанное число |
|
Log(x,y)
|
Возвращает логарифм указанного числа |
|
Log10(x)
|
Возвращает логарифм с основанием 10 указанного числа |
|
Max(x,y)
|
Возвращает большее из двух указанных чисел |
|
Min(x,y)
|
Возвращает меньшее из двух указанных чисел |
|
Pow(x,y)
|
Возвращает указанное число, возведённое в указанную степень |
|
Round(x,y)
|
Округляет значение до ближайшего целого или указанного количества десятичных разрядов |
|
Sign(x)
|
Возвращает значение, определяющее знак числа |
|
Truncate(x)
|
Вычисляет целую часть числа |
Группа Результат в чертеж содержит функции для вставки результата из поля вывода в чертеж:
 |
- Вставить результат в виде однострочного текста |
| |
Переход в AutoCAD для вставки примитива:
Точка вставки:
Указание точки вставки однострочного текста |
 |
- Добавить результат в существующий однострочный текст (с заменой содержимого) |
| |
Переход в AutoCAD для выбора примитива:
Выберите однострочный текст:
Выбор однострочного текста для замены его содержимого |
 |
- Добавить результат в многострочный текст |
| |
Переход в AutoCAD для выбора примитива:
Выберите многострочный текст:
Выбор многострочного текста для добавления в него результата |
 |
- Вставить результат в ячейку таблицы |
| |
Переход в AutoCAD для выбора примитива:
Выберите таблицу:
Выбор таблицы
Выберите ячейку:
Выбор ячейки в таблице |
|
- Вставить результат в виде выноски |
| |
Переход в AutoCAD для указания точек:
Укажите точку:
Указание местоположения стрелки выноски
Точка вставки:
Указание местоположения полки выноски |
Префикc - поле для указания префикса. При добавлении результата в чертеж префикс будет добавлен к началу результата.
Суффикc - поле для указания суффикса. При добавлении результата в чертеж суффикс будет добавлен в конец результата.
.png)
- Открывает журнал, в котором отображаются последние вычисления:
При выборе в журнале вычисления оно будет повторно введено в поле ввода. Журнал ведется только в текущей сессии работы функции. При закрытии и повторном запуске функции журнал будет очищен
- Очистка журнала вычислений
Три варианта работы (выбор в выпадающем списке) - линейная интерполяция, линейная экстраполяция меньшего и линейная экстраполяция большего. Расчет значения происходит "на лету" - т.е. при вводе требуемых значений в ячейки

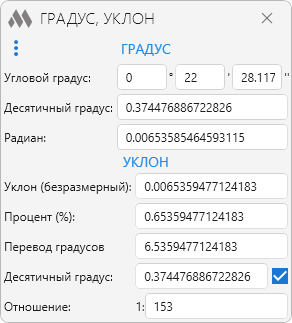

Позволяет производить перевод градусов и уклонов в различные величины. Расчет значений происходит "на лету" - т.е. при вводе значения в любое поле
