Использование
Верхняя часть окна плагина содержит три переключателя, включающие или отключающие режимы режим установки слоев в текущем документе – по типу примитивов, по имени блоков и по имени команд.
Ниже расположены настройки, делящиеся на две группы – назначение слоев и настройки команд для исключения. Назначение слоев в свою очередь делится на слои для примитивов, слои для блоков по имени и слои для команд по имени.
Все настройки сохраняются глобально и применяются для всех чертежей.

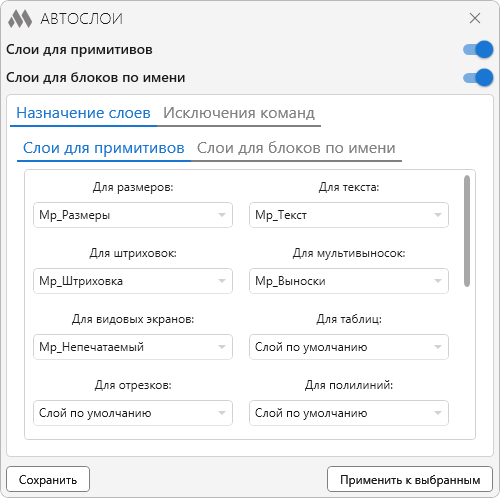

В данной группе содержатся установки слоев для примитивов по их типу. Списки заполняются именами слоев, установленных в данном чертеже. При выборе "Слой по умолчанию" объекту будет назначен слой, установленный в чертеже по умолчанию. Если установленный слой затем будет удален из чертежа, то объекту будет присваиваться слой по умолчанию.
Если запустить плагин в чертеже, где нет сохраненных в настройках слоев, то слой в выпадающем списке будет отображаться красным цветом.
Слои для пометочных облаков доступны с 2021 верии AutoCAD.

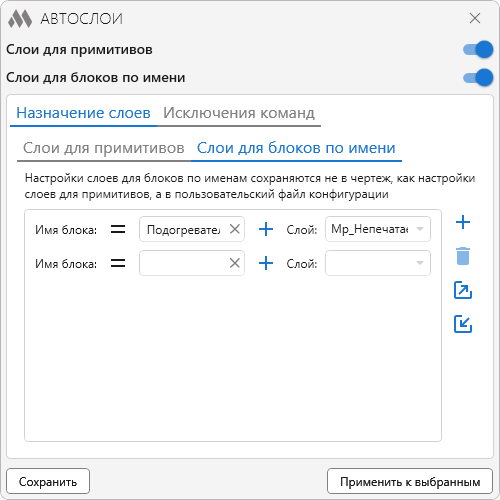

В данной группе содержится список правил для установки слоев для блоков в зависимости от имен блоков.
Примечание: настройка слоя для блока по имени имеет более высокий приоритет, чем настройка слоя для типа примитива "Блок".
Для каждого правила в списке необходимо указать правило проверки совпадения имени – полное совпадение или частичное (имя блока содержит указанное значение). Регистр не учитывается. Слой можно указать как значением из выпадающего списка, который заполняется слоями текущего чертежа, так и ввести вручную.
– добавить новое правило.
– удалить выбранное правило.
– экспорт правил в xml файл.
– импорт правил из xml файла. Все текущие правила в списке будут удалены.

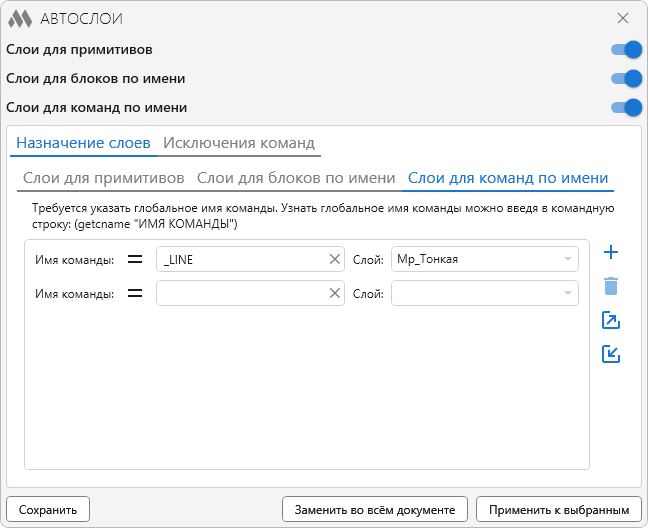

В данной группе содержится список правил для установки слоев для команд в зависимости от глобальных имен команд. Глобальное имя команды можно узнать путем ввода в командную строку следующего выражения: (getcname "ИМЯ КОМАНДЫ"). Например, для того, чтобы узнать глобальное имя команды "ОТРЕЗОК", необходимо ввести в командную строку: (getcname "ОТРЕЗОК"). В результате будет получено глобальное имя "_LINE", которое можно указать в соответствующем поле правила.
Примечание: настройка слоя для команды по имени имеет более высокий приоритет, чем настройки слоев для блока по имени и по типу примитива.
Для каждого правила в списке необходимо указать правило проверки совпадения имени – полное совпадение или частичное (имя команды содержит указанное значение). Регистр не учитывается. Слой можно указать как значением из выпадающего списка, который заполняется слоями текущего чертежа, так и ввести вручную.
– добавить новое правило.
– удалить выбранное правило.
– экспорт правил в xml файл.
– импорт правил из xml файла. Все текущие правила в списке будут удалены.

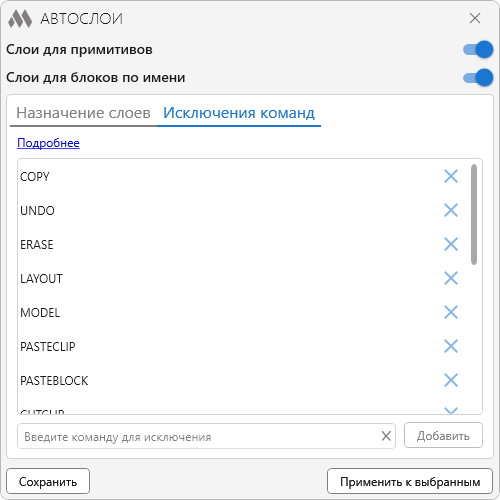

На данной вкладке можно редактировать (добавлять или удалять) список команд для исключения из обработки плагином.
Стандартный набор команд для исключения не редактируется!
Сохранить – сохранить все настройки и закрыть окно.
Заменить во всём документе – применить указанные настройки слоев ко всем примитивам в документе.
Применить к выбранным – применить указанные настройки слоев к выбранным примитивам.
