填充样式

图标

描述

可以更改现有图案的类型，放大或缩小现有图案。支持从 pat 文件批量导入和导出。可以通过指定步距和角度使用标准方式创建新图案，也可以通过从绘图视图转换或使用图形编辑器来创建。

使用方法

插件的主窗口由三部分组成：主菜单、图案列表、所选图案的属性。

图案列表

如果某个图案在插件中被编辑或新建，它将在图案列表中以红色圆圈标记。点击应用按钮后，所有更改将记录到当前文档中。

– 如果图案被编辑，使用此按钮可以恢复到初始状态

预览图标 – 允许在图案列表中隐藏或显示预览图标

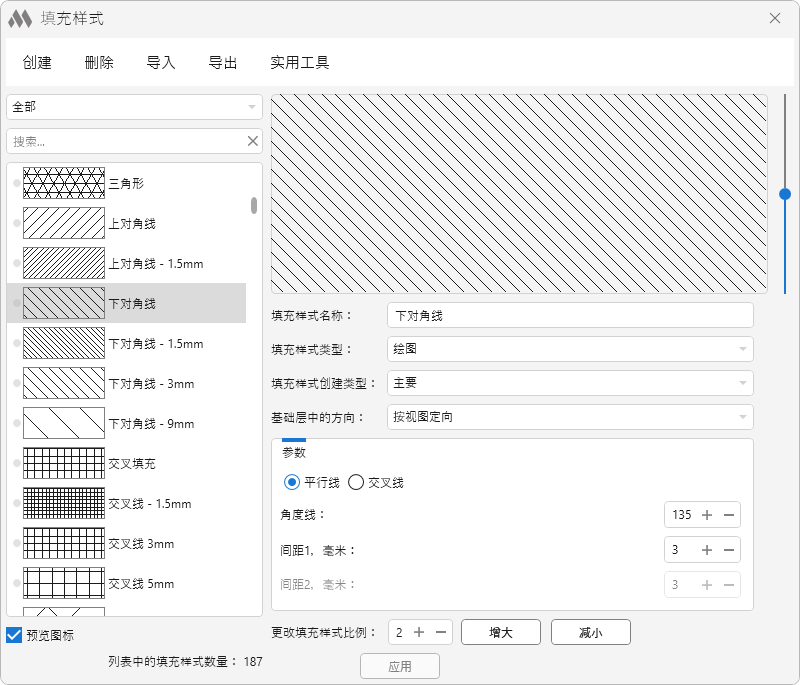

所选图案的属性

所选图案的属性与 Revit 图案编辑窗口中的标准属性相同。

您可以将图案类型从主要更改为自定义。

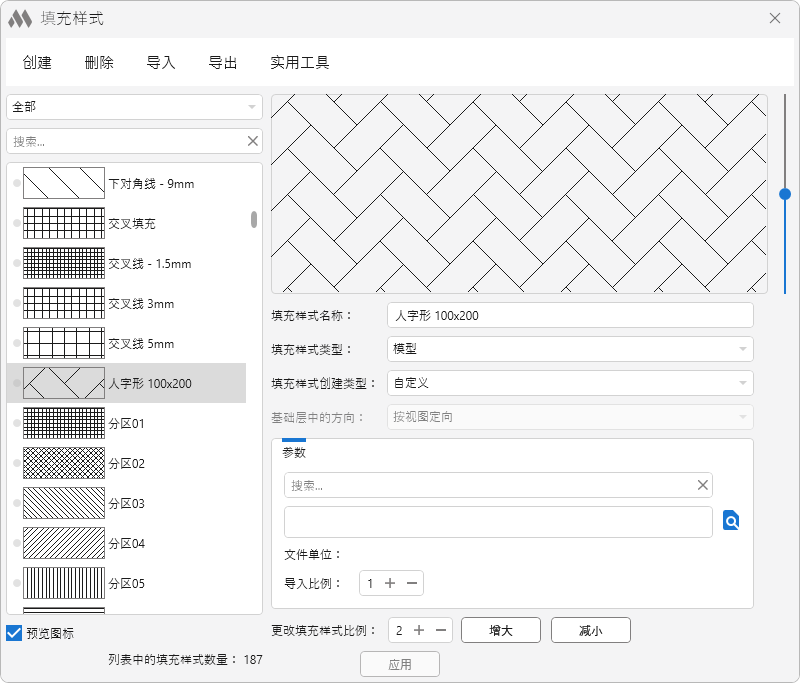

自定义图案的属性与主要图案的属性不同：

– 选择图案文件 (.pat) 来指定所选图案的样式

您可以更改所选图案的比例。在所选图案属性的底部设置比例系数，然后点击相应的按钮 – 增大或减小。

主菜单

插件主菜单包含用于创建或删除图案、导入或导出图案以及其他实用工具的命令。

创建

新的空白填充样式 – 在列表中创建一个新的主要图案，并设置默认角度和间距。

复制选定的填充样式 – 在列表中创建与所选图案相同的新图案，名称附加后缀 (2)。

从绘图视图 – 允许从绘图视图中的几何体创建图案。执行此命令前需打开绘图视图。

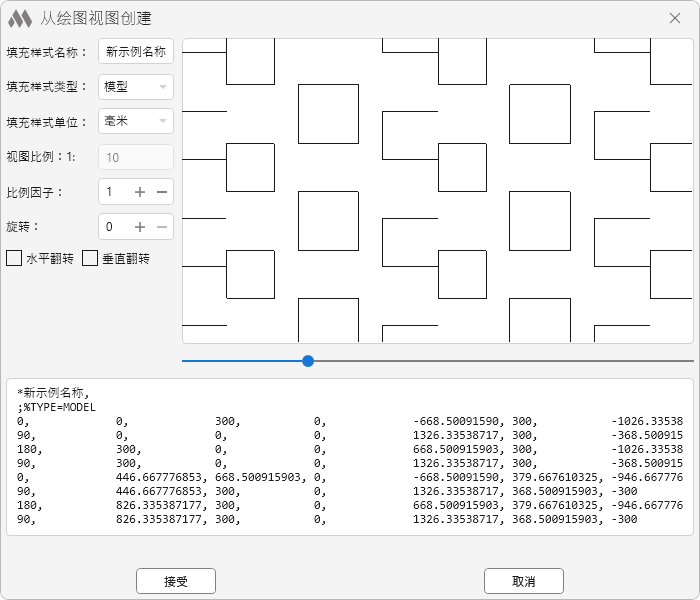

执行命令后，系统将提示您指定新图案的边界矩形的两个对角点，然后选择用于生成图案的对象。随后将打开图案设置窗口：

窗口左侧为图案设置，右侧为预览，下方为 pat 格式输出。

从绘图视图创建的图案在预览中可能显示不正确！

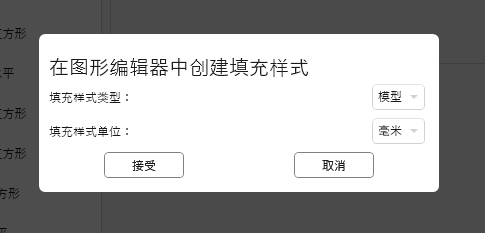

使用图形编辑器 – 打开图形编辑器前，系统将提示您选择图案类型和单位：

这些属性在编辑器中无法更改。

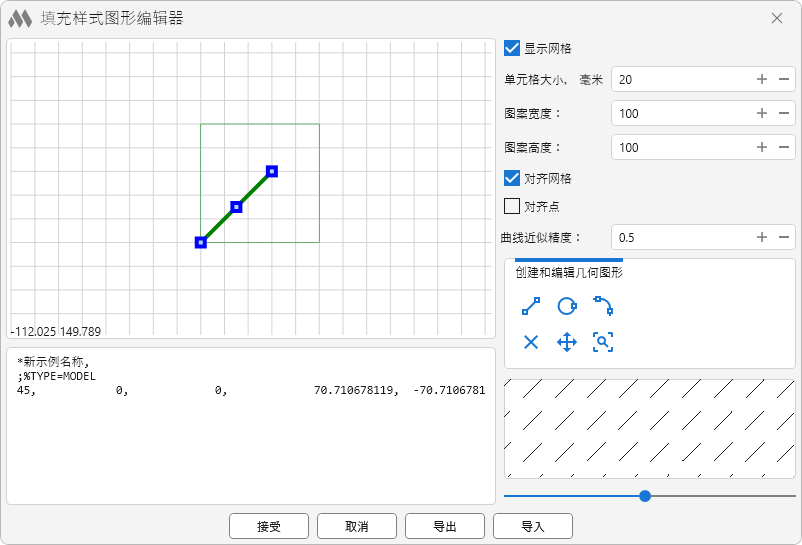

图形编辑器窗口左侧为创建图案的绘图区域。

右上角设置参数及图案宽度。图案边界以绿色细线显示，无法编辑。

使用以下命令创建或修改几何体：

	– 创建直线
	– 创建圆
	– 创建圆弧
	– 删除所选几何体
	– 移动所选几何体
	– 全部适配

窗口底部显示 pat 格式输出和预览。

在图形编辑器中创建的图案在预览中可能显示不正确！

导出和导入按钮可将几何体导出为 xml 文件或从指定文件导入。

从 pat 文件加载 – 从 pat 文件创建图案。选择 pat 文件后，将显示文件中的图案列表，选择需要的图案即可：

删除

此菜单项包含多个按不同条件删除图案的命令。

导入

导入选定的pat文件 – 从指定的 pat 文件导入所有图案。

从文件夹导入pat文件 – 从指定文件夹中的所有 pat 文件导入所有图案。

导出

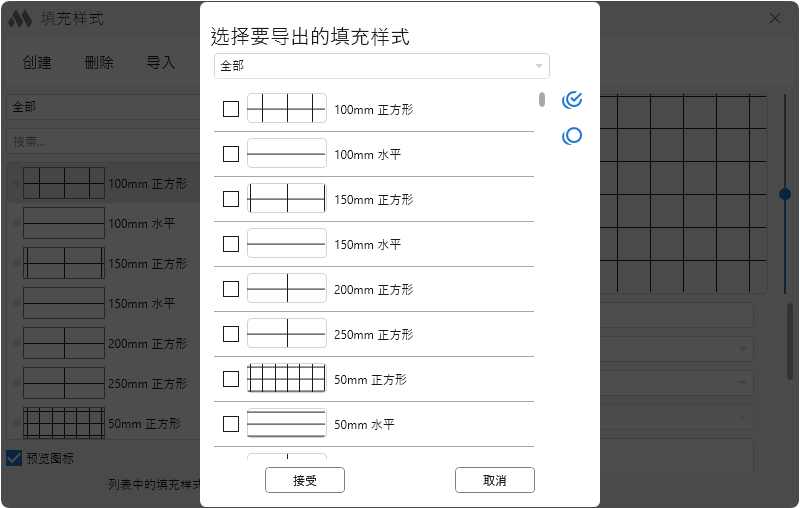

导出到pat文件 – 打开选择图案的对话框：

	– 全选所有图案
	– 取消选择所有图案

选择所需图案并点击确定后，将出现单位选择对话框（毫米或英寸），然后显示保存 pat 文件的窗口。

实用工具

删除重复的实心填充 – 删除重复的实心填充。在某些情况下，项目同步或复制时可能出现无法通过标准方法删除的重复实心填充。

在记事本中显示当前填充样式 – 快速在记事本中（不保存到磁盘）以 pat 格式显示当前图案。
