Штриховки

Значок

Описание

Имеется возможность менять тип существующих штриховок, увеличивать или уменьшать существующую штриховку. Присутствует пакетный импорт из pat-файлов и пакетный экспорт в pat-файлы. Новые штриховки можно создавать стандартными средствами с указанием шага и угла, с помощью конвертирования чертежных видов, а также с использованием графического редактора

Связанные новости и статьи

• Новый плагин для Revit: Штриховки

Использование

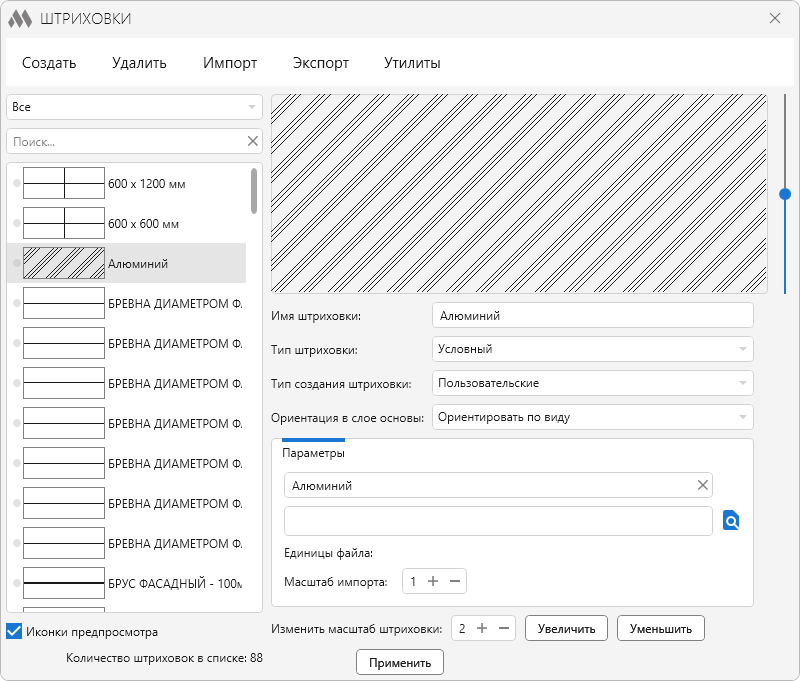

Главное окно плагина состоит из трех основных частей: основное меню, список штриховок, свойства выбранной штриховки.

Список штриховок

Каждая позиция в списке штриховок отмечается красным кружком в случае, если штриховка была отредактирована или создана в плагине. После нажатия кнопки Применить все изменения будут зафиксированы в текущем документе.

– в случае, если штриховка была отредактирована, используя данную кнопку можно вернуться к её начальному состоянию

Иконки предпросмотра – опция, позволяющая скрывать иконки предпросмотра в списке штриховок

Свойства выбранной штриховки

Свойства выбранной штриховки аналогичны стандартным свойствам окна редактирования штриховки Revit.

Вы можете изменить тип штриховки с Основной на Пользовательскую.

Свойства Пользовательской штриховки отличаются от свойств Основной штриховки:

 – выбор файла штриховок (.pat) для указания рисунка выбранной штриховки

Вы можете изменить масштаб выбранной штриховки. Для этого в нижней части свойств выбранной штриховки задайте коэффициент масштаба и нажмите соответствующую кнопку – Увеличить или Уменьшить.

Основное меню

Основное меню плагина содержит команды для создания или удаления штриховок, импорта или экспорта штриховок, а также дополнительные утилиты.

Создать

Новую пустую штриховку – создает в списке новую штриховку с типом Основная и задает стандартные значения угла и интервала.

Дублировать выбранную штриховку –создает в списке новую штриховку идентичную выбранной с тем же именем и суффиксом ( 2).

Из чертежного вида – позволяет создавать штриховку из геометрии, расположенной на чертежном виде. Для вызова команды Вы должны предварительно открыть чертежный вид.

После вызова команды Вам будет предложено указать две точки, являющиеся противоположными углами ограничивающего прямоугольника новой штриховки, а затем выбрать объекты, из которых будет браться рисунок штриховки. Затем будет открыто окно для последующей настройки штриховки:

В левой части окна расположены элементы настройки штриховки, в правой – предварительный просмотр, а в нижней – вывод штриховки в pat-стандарт.

Штриховки, созданные из чертежного вида, могут некорректно отображаться на предварительном просмотре!

С использованием графического редактора – перед открытием графического редактора вам будет предложено выбрать тип штриховки и единицы штриховки:

Данные свойства нельзя будет изменить в редакторе.

В левой части окна графического редактора расположено поле для создания рисунка штриховки.

В правой верхней части задаются некоторые настройки, а также ширина паттерна. Границы паттерна отображаются тонкими зелеными линиями и не могут быть отредактированы.

Для создания или изменения геометрии используйте следующие команды:

	– создание отрезка
	– создание окружности
	– создание дуги
	– удаление выбранной геометрии
	– перемещение выбранной геометрии
	– вписать все

В нижней части окна расположены вывод штриховки в pat-формат и предварительный просмотр.

Штриховки, созданные в графическом редакторе, могут некорректно отображаться на предварительном просмотре!

Кнопки Экспорт и Импорт позволяют экспортировать геометрию в xml файл/импортировать геометрию из указанного файла.

Загрузить из pat файла – создание штриховки из pat файла. После выбора pat-файла будет отображен список штриховок в файле, из которого требуется выбрать нужную штриховку:

Удалить

Данный пункт меню содержит несколько команд для удаления штриховок по разным условиям

Импорт

Импортировать выбранный файл – позволяет импортировать все штриховки из указанного pat файла.

Импортировать pat файлы из папки – позволяет импортировать все штриховки из всех pat файлов, расположенных в указанной папке

Экспорт

Экспортировать в pat файл – открывает диалог для выбора штриховок:

	– выбрать все штриховки
	– снять выбор со всех штриховок

После выбора требуемых штриховок и нажатия кнопки Принять появится диалог выбора единиц (миллиметры или дюймы), в которых будут экспортированы штриховки, а затем окно сохранения pat файла.

Утилиты

Удалить дубликаты Сплошных заливок – удаление дубликатов сплошных заливок. В некоторых случаях при синхронизации или копировании из проекта в проект могут появиться дубликаты сплошных заливок, которые невозможно удалить стандартными средствами

Отобразить текущую штриховку в блокноте – быстрое отображение в блокноте (без сохранения на диск) текущей штриховки в pat-формате
