Suma de longitudes

Opciones de llamada

• Menú flotante o paleta de ModPlus
• Cinta de AutoCAD
• Línea de comandos: _mpSummLength

Icono

Uso

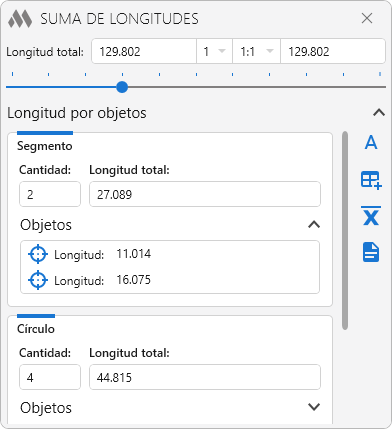

El complemento calcula la suma de las longitudes de las líneas, polilíneas, circunferencias, arcos, elipses y splines seleccionados. Los objetos se pueden seleccionar tanto antes de ejecutar el complemento como mientras la ventana del complemento está abierta. Los resultados del cálculo se muestran en la ventana del complemento:

En la parte superior de la ventana del complemento se muestran la longitud total de los objetos seleccionados, el multiplicador, la escala y la longitud final calculada teniendo en cuenta el multiplicador y la escala. El campo con el valor final no se puede editar manualmente. Al hacer clic en él, el valor final se copia al portapapeles.

Al introducir manualmente los valores del multiplicador y la escala, se puede utilizar tanto un punto como una coma como separador decimal.

El contenido de la sección Longitud por objetos, así como los bloques correspondientes a cada tipo de objeto, se pueden contraer y expandir mediante los botones situados a la derecha de sus respectivos encabezados.

– insertar el resultado como texto de una sola línea:

Punto de inserción: – especificar el punto de inserción del texto de una sola línea.

– insertar el resultado en una celda de tabla:

Seleccione tabla: – seleccionar una tabla.

Seleccione celda: – seleccionar la celda en la que se insertará el resultado.

– exportar la media aritmética (incluidos los resultados redondeados) de cada tipo de objeto y de todos los objetos seleccionados a un archivo TXT.

– exportar el resultado a un archivo TXT.

Objetos – lista de los objetos seleccionados.

– ampliar el objeto actual hasta ajustarlo a la pantalla.

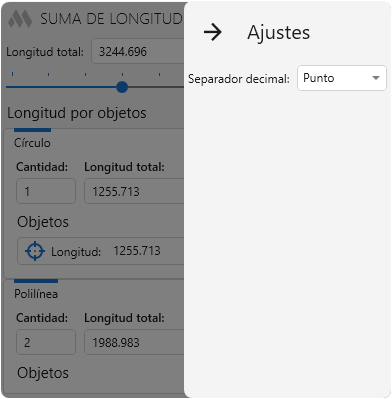

El botón situado en la esquina superior derecha abre los ajustes del complemento:

Separador decimal – establece el separador de la parte decimal utilizado al mostrar los resultados.
