Längensumme

Aufrufoptionen

• Schwebendes Menü oder Palette von ModPlus
• AutoCAD-Menüband
• Befehlszeile: _mpSummLength

Symbol

Verwendung

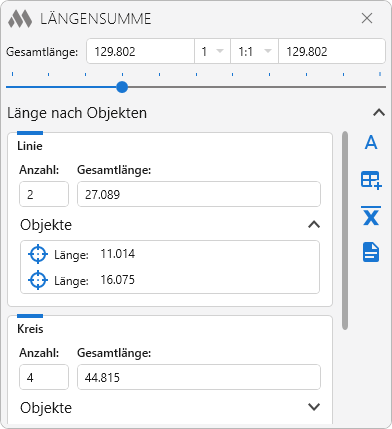

Das Plugin ermittelt die Gesamtlänge der ausgewählten Linien, Polylinien, Kreise, Bögen, Ellipsen und Splines. Die Objekte können sowohl vor dem Start des Plugins als auch bei geöffnetem Plugin-Fenster ausgewählt werden. Die Berechnungsergebnisse werden im Plugin-Fenster angezeigt:

Im oberen Bereich des Plugin-Fensters werden die Gesamtlänge der ausgewählten Objekte, der Multiplikator, der Maßstab sowie die endgültige Länge unter Berücksichtigung des Multiplikators und des Maßstabs angezeigt. Das Feld mit dem Endergebnis kann nicht manuell bearbeitet werden. Durch Klicken auf das Feld wird der endgültige Wert in die Zwischenablage kopiert.

Bei der manuellen Eingabe von Multiplikator und Maßstab können sowohl ein Punkt als auch ein Komma als Dezimaltrennzeichen verwendet werden.

Der Inhalt des Abschnitts Länge nach Objekten sowie die Blöcke für die einzelnen Objekttypen können mithilfe der Schaltflächen rechts neben den jeweiligen Überschriften ein- und ausgeklappt werden.

– das Ergebnis als einzeiligen Text einfügen:

Einfügepunkt: – Angabe des Einfügepunkts für den einzeiligen Text.

– das Ergebnis in eine Tabellenzelle einfügen:

Wählen Sie eine Tabelle aus: – Auswahl der Tabelle.

Wählen Sie eine Zelle aus: – Auswahl der Zelle, in die das Ergebnis eingefügt werden soll.

– das arithmetische Mittel (einschließlich der gerundeten Ergebnisse) für jeden Objekttyp und für alle ausgewählten Objekte in eine TXT-Datei exportieren.

– das Ergebnis in eine TXT-Datei exportieren.

Objekte – Liste der ausgewählten Objekte.

– das aktuelle Objekt bildschirmfüllend anzeigen.

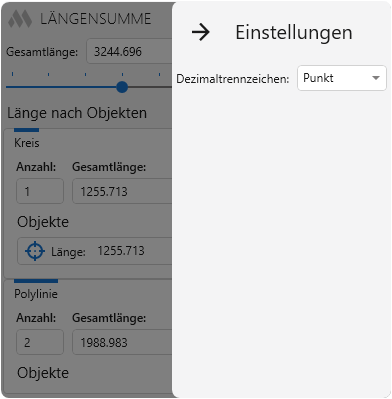

Die Schaltfläche in der oberen rechten Ecke öffnet die Plugin-Einstellungen:

Dezimaltrennzeichen – legt das Trennzeichen für den Dezimalteil bei der Anzeige der Ergebnisse fest.
