USO

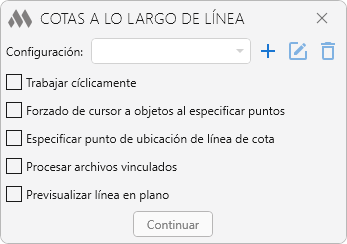

La ventana del complemento contiene controles de configuración y algunos ajustes generales para el funcionamiento del complemento:
En la parte superior de la ventana se encuentra una lista desplegable con todas las configuraciones creadas. La configuración seleccionada en la lista será la activa durante el uso del complemento. A la derecha de la lista están disponibles los siguientes comandos:
– abre la ventana para crear una nueva configuración (descrita más abajo).
– abre la ventana para editar la configuración seleccionada actualmente. La ventana de edición es similar a la de creación de configuraciones (descrita más abajo).
– elimina permanentemente la configuración seleccionada.
Trabajar cíclicamente – si la casilla está marcada, el complemento repetirá la solicitud de puntos para crear cotas hasta que se cancele presionando Esc. Si la casilla no está marcada, el complemento solicitará dos puntos solo una vez.
Forzado de cursor a objetos al especificar puntos – opción que permite desactivar el ajuste a objetos al indicar puntos.
Especificar punto de ubicación de línea de cota – si la casilla está marcada, después de solicitar dos puntos de una línea secante condicional, habrá una solicitud adicional para indicar el punto de colocación de la línea de cota de la cota creada.
Procesar archivos vinculados – si la casilla está marcada, al colocar cotas se tendrán en cuenta elementos de archivos vinculados. En este caso, hay que tener en cuenta que se analizarán absolutamente todos los elementos del archivo vinculado y las cotas pueden colocarse incluso para elementos que no son visibles en la vista.
Previsualizar línea en plano – opción que activa la vista previa de la línea a lo largo de la cual se debe crear la cota.

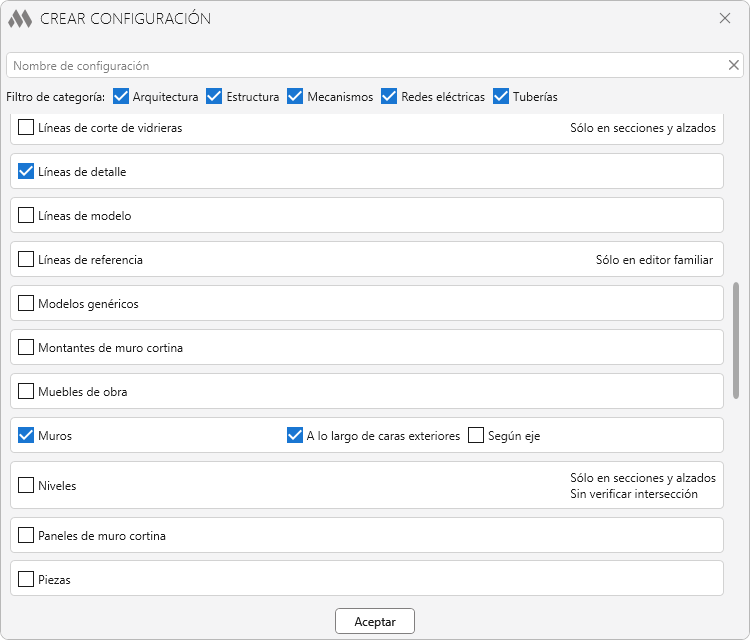

En la parte superior de la ventana hay un campo para especificar el nombre de la configuración. Este nombre se mostrará en la lista de selección de configuraciones en la ventana anterior.
Filtro de categorías – permite mostrar en la lista solo las categorías de las secciones marcadas.
A continuación se encuentra una lista de categorías que procesa el complemento. Las categorías para las que se requieren cotas en la configuración actual deben marcarse con una casilla. Para algunas categorías, marcar esta casilla puede abrir una especificación sobre cómo colocar las cotas: por bordes extremos y/o por eje. ¡En este caso, es obligatorio marcar al menos una casilla adicional!

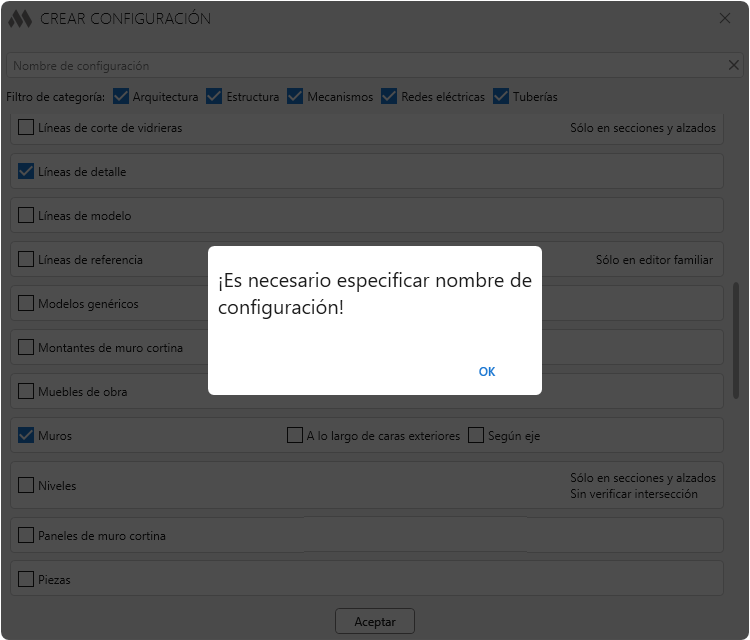

Aceptar – cierra esta ventana guardando todos los ajustes de la configuración. Si una categoría está marcada pero no lo está ninguna de las dos casillas "Por bordes extremos" o "Por eje", al presionar el botón Aceptar aparecerá una ventana de advertencia:
Después de iniciar el complemento con la configuración actual, se realizarán solicitudes para indicar puntos:
Especificar primer punto – indicación del primer punto de una línea condicional.
Especificar segundo punto – indicación del segundo punto de una línea condicional.
La cota se construye a lo largo de una línea perpendicular al primer elemento intersectado por la línea secante, frente al primer punto.
En caso de estar activada la solicitud del punto de colocación de la línea de cota, el principio de construcción de la cota se mantiene, pero la línea de cota se coloca en el punto indicado.
