Conectores MEP

Icono

Uso

Conectar conectores

Conexión de dos conectores (o curvas MEP) con giro y desplazamiento del primer elemento seleccionado.

El comando funciona de forma cíclica. Cada ciclo consta de dos solicitudes para seleccionar un elemento:

Selecciona elemento a conectar – selección del elemento (accesorio o tramo de red) que será conectado.

Seleccione elemento al que conectar – selección del elemento (accesorio o tramo de red) al que se conectará el elemento previamente seleccionado.

La conexión de los elementos se realiza a través de los conectores libres que están más cerca de la posición del cursor en el momento de la selección del elemento. Si la dirección de los conectores no coincide, el primer elemento (el que se conecta) será girado.

Conectar en línea recta

Conexión en lote de tramos rectos de tuberías, conductos, cables, bandejas portacables o canales que estén en una misma línea recta.

Al iniciar el comando es necesario seleccionar los tramos rectos de tuberías, conductos, cables, bandejas portacables o canales. Después, el complemento buscará los tramos que estén en una misma línea recta y realizará su conexión.

Conectar difusores

Conexión en lote de difusores a conductos.

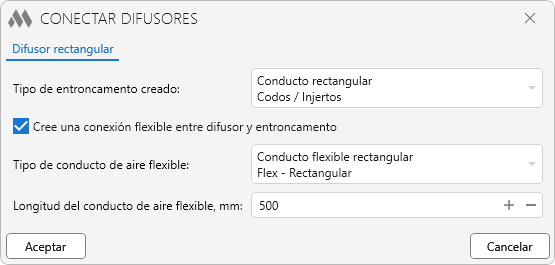

Después de iniciar el comando, es necesario seleccionar en el modelo los difusores a conectar y los conductos a los que deben conectarse los difusores, y hacer clic en el botón "Listo". A continuación, se mostrará la ventana de configuración:

En la ventana de configuración habrá varias pestañas (de 1 a 3) dependiendo de la forma del conector de los difusores seleccionados: configuraciones para difusores redondos, configuraciones para difusores rectangulares y configuraciones para difusores ovalados. Las configuraciones en estas pestañas son idénticas.

Tipo de entroncamento creado: – lista desplegable de los tipos de conductos del documento actual, en la que se selecciona el tipo de conducto que se utilizará para construir el ramal (tramo entre el difusor y el conducto objetivo).

Cree una conexión flexible entre difusor y entroncamento – al marcar esta opción se creará una conexión flexible entre el difusor y el ramal. Con ello, se activarán las propiedades Tipo de conducto de aire flexible (define el tipo de conducto flexible) y Longitud del conducto de aire flexible (define la distancia en proyección, es decir, la longitud en planta entre los puntos de conexión del conducto flexible).

El comando procesa únicamente difusores que tengan un solo conector no conectado, orientado a lo largo del eje Z.

Desconectar conectores

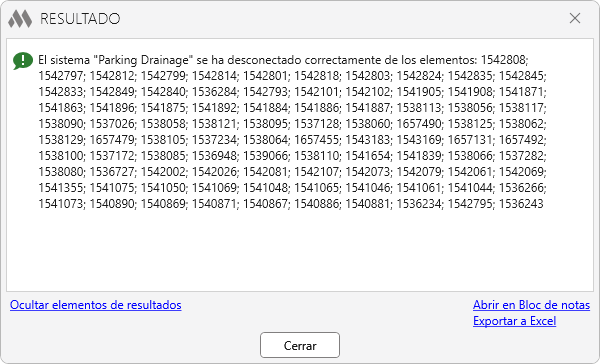

Interrupción de la conexión entre el conector más cercano conectado del elemento MEP seleccionado y el elemento adyacente.

El comando funciona de forma cíclica. Después de iniciar el comando, es necesario realizar la siguiente acción:

Seleccione el elemento que se va a desconectar – selección del elemento que será desconectado. La desconexión se producirá a través del conector más cercano a la posición del cursor en el momento de la selección del elemento.
