Complemento le permite hacer copias de planos específicas con diferentes ajustes
Icono
Descripción
Las planos seleccionadas se pueden copiar sin vistas o con vistas. Es posible especificar si se deben copiar las leyendas y las tablas de planificación. Un sistema de numeración único permite no cambiar el número de la plano copiada si, al establecer un prefijo o un sufijo, el número resultante es único.
Uso

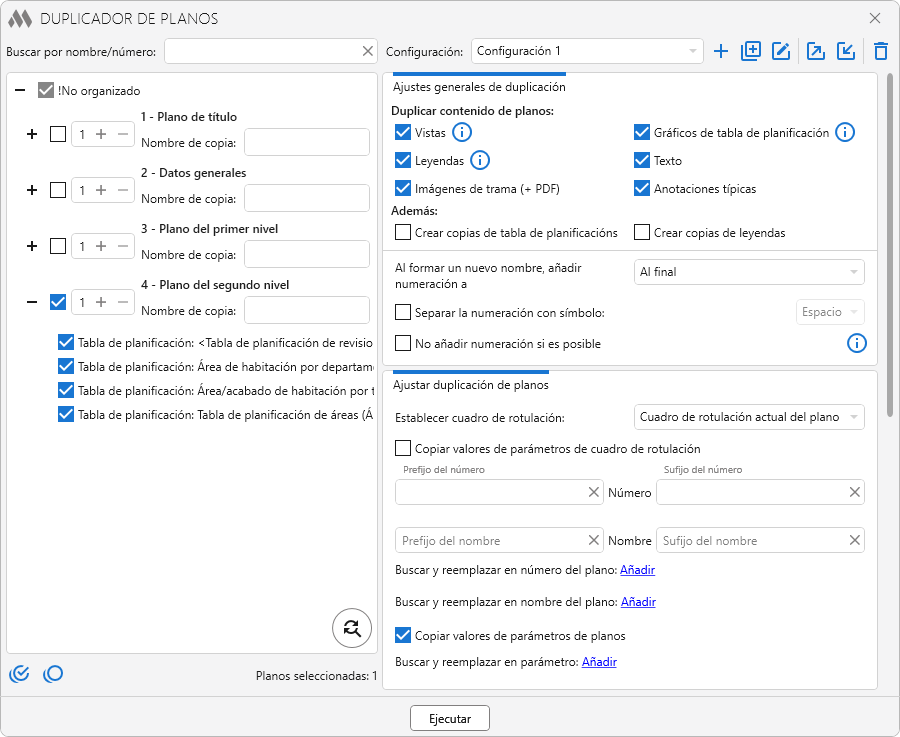

La parte izquierda de la ventana del complemento contiene la lista de los planos del documento actual. Para las hojas que se deseen duplicar, se debe marcar la casilla correspondiente. También se puede especificar el número de copias de cada plano. Cada plano en la lista tiene un campo Nombre de copia, que permite asignar un nuevo nombre a los duplicados de los planos. Si se expande la plano, se puede ver la lista de vistas, tablas de planificación y leyendas colocadas en ella.
Buscar por nombre/número: campo de texto para buscar entre la lista de planos. Funciona en tiempo real: al introducir un valor, solo permanecen en la lista aquellos planos cuyo número o nombre contenga el texto especificado. La búsqueda distingue entre mayúsculas y minúsculas.
– marcar las casillas en todos los planos de la lista.
– desmarcar las casillas en todos los planos de la lista.

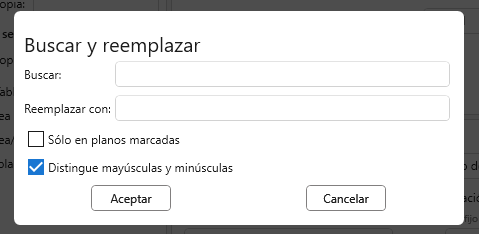

– abre el cuadro de diálogo para buscar y reemplazar texto en los nuevos nombres de planos:
Abrir planos duplicados – cuando esta opción está activada, las copias creadas se abrirán automáticamente después de completar la operación de duplicación.
La parte derecha de la ventana contiene las configuraciones de duplicación de planos, incluidas las opciones para duplicar su contenido.
A la derecha de la lista desplegable de configuraciones se encuentran los botones para crear una nueva configuración
, duplicar la configuración
, cambiar su nombre
, exportar
e importar
una configuración, así como eliminar la configuración actual
.
En este grupo se debe especificar qué contenido de los planos se debe duplicar. Para algunos elementos, al seleccionarlos se habilitan configuraciones adicionales.
Si no se desea duplicar todas las vistas, tablas o leyendas colocadas en una plano, se pueden desmarcar las casillas correspondientes expandiendo la lista bajo el plano correspondiente.
Al duplicar planos y vistas, para asegurar la unicidad del duplicado se añade numeración al número de plano o al nombre de la vista. La numeración se puede añadir al inicio o al final, según la opción seleccionada en la ventana. También se puede añadir un prefijo o sufijo, y un símbolo separador si se habilita la opción correspondiente. El complemento continuará la numeración ignorando el prefijo y sufijo. Por ejemplo, al duplicar la plano con número A50 con el prefijo B- y añadiendo numeración al inicio con el separador ".", el nuevo número será B-1.A50.
No añadir numeración si es posible: si esta opción está activada y con el prefijo y/o sufijo el número, nombre de vista, tabla o leyenda resulta único, no se añadirá numeración.
Intentar continuar la numeración existente – cuando esta opción está activada, el complemento busca numeración en el número del plano de acuerdo con las reglas especificadas (posición — al principio o al final del nombre, así como el símbolo separador seleccionado). Si se encuentra dicha numeración, se continuará automáticamente al duplicar.

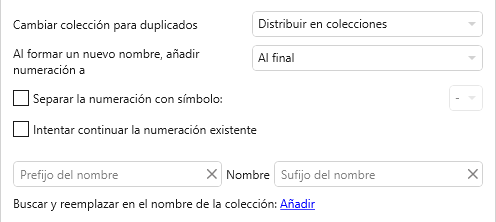

Cambiar colección para duplicados – determina en qué colección se colocarán las copias de planos creadas. Están disponibles las siguientes opciones:
- No cambiar – los duplicados de los planos se colocarán en las mismas colecciones que los planos originales.
- Distribuir en colecciones – los duplicados se distribuirán automáticamente entre las colecciones existentes de acuerdo con la configuración de numeración especificada. Si no se encuentran colecciones adecuadas, se crearán nuevas colecciones según el número de copias de planos.
- Colocar en una colección – todos los planos duplicados se colocarán en la colección especificada. Si el nombre de la colección no está definido, se creará una nueva colección de acuerdo con la configuración de numeración especificada.
Establecer cuadro de rotulación: – lista desplegable de los cuadros de rotulación disponibles en el dibujo actual. Al duplicar un plano, se aplicará el cuadro de rotulación seleccionado en la lista o se conservará el cuadro de rotulación del plano si se selecciona la opción Cuadro de rotulación actual del plano.
Prefijo, sufijo: configuración del prefijo y/o sufijo para el número y nombre de las nuevas planos. En estos campos es posible insertar caracteres Unicode mediante el menú contextual con el botón derecho del ratón.
Buscar y reemplazar en número de plano: permite especificar qué valor buscar y por cuál reemplazar en el número del plano. Se pueden añadir varios pares de búsqueda y reemplazo. Si el resultado es un número único y está activada la opción No añadir numeración si es posible, no se aplicará numeración.
Buscar y reemplazar en nombre del plano: permite buscar y reemplazar valores en el nombre de la plano. Se pueden añadir varios pares de búsqueda y reemplazo.
Incrementar el valor en el nombre del plano – permite aumentar automáticamente la parte numérica del nombre del plano (+1) para cada copia posterior. En los campos antes y después del Contador se indican las partes de texto ubicadas respectivamente antes y después del valor numérico en el nombre del plano.
Copiar valores de parámetros de plano – cuando está activada, se copian los valores de los parámetros del plano original y estarán disponibles las opciones siguientes.
- Buscar y reemplazar en parámetro – permite reemplazar el valor en el parámetro del plano seleccionado. Si el parámetro especificado no existe en el documento, se mostrará resaltado en rojo.
- Incrementar valor en el parámetro – permite aumentar automáticamente la parte numérica del valor del parámetro del plano (+1) para cada copia siguiente.
- Borrar valores del parámetro – permite eliminar el valor del parámetro seleccionado en todos los planos duplicados.

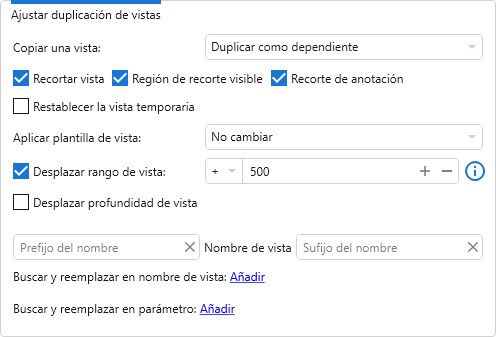

Copia una vista: opción de copia de vista – Duplicar, Duplicar con detalles, Duplicar como dependiente.
Las vistas de dibujo se copian con la opción Duplicar con detalles independientemente de la opción seleccionada.
Si se elige Duplicar como dependiente, aparecen opciones adicionales: Recortar vista, Región de recorte visible, Recortar anotaciones.
Aplicar plantilla de vista: aplica la plantilla especificada a la vista duplicada.
Restablecer vista temporal: si está activada, se restablecerá la vista temporal de la vista duplicada.
Crear copias de planos para niveles superiores – esta opción se aplica al duplicar planos. Para el plano seleccionado se crea automáticamente el número indicado de copias para los niveles superiores del proyecto.
Desplazar rango de vista: permite desplazar el rango de corte principal de los planos de planta duplicados.
Desplazar profundidad de vista: permite desplazar la profundidad de proyección en función del desplazamiento del rango de corte.
Se puede añadir un prefijo y/o sufijo al nombre de la vista duplicada. La numeración funciona igual que para los planos duplicados.

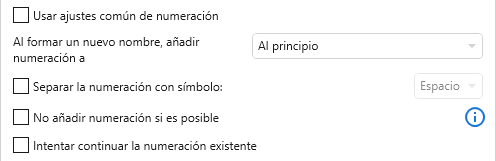

Usar ajustes común de numeración – cuando esta opción está activada, la numeración de las vistas se realizará de acuerdo con la configuración del grupo Ajustes general de duplicación. En caso contrario, estarán disponibles configuraciones similares para la numeración de vistas:
Buscar y reemplazar en nombre de vista: permite buscar y reemplazar valores en el nombre de la vista. Se pueden añadir varios pares. Si el resultado es un nombre único y está activada la opción No añadir numeración si es posible, no se aplicará numeración.
Buscar y reemplazar en parámetro: permite buscar y reemplazar un valor en el parámetro de la vista seleccionado. Si el parámetro no existe en el documento actual, se resaltará en rojo.
Incrementar valor en el parámetro – permite aumentar automáticamente la parte numérica del valor del parámetro de la vista (+1) para cada copia siguiente. En los campos antes y después del Contador se indican las partes de texto situadas respectivamente antes y después del valor numérico en el parámetro.
Borrar valores del parámetro – permite eliminar el valor del parámetro seleccionado en todos los duplicados de vistas creados. Si el parámetro especificado no existe en el documento actual, se mostrará resaltado en rojo.

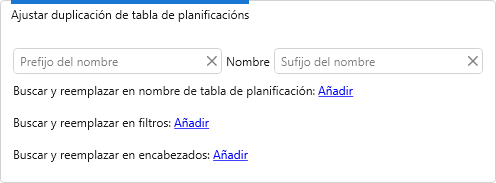

Este grupo de configuraciones está disponible si está marcada la casilla Crear copias tablas de planificación en el grupo de configuraciones generales de duplicación.
El gráfico de división de tablas se conserva al duplicar a partir de la versión 2023 de Revit.
Prefijo, sufijo: configuración del prefijo y/o sufijo para el nombre de las nuevas tablas de planificación.
Usar ajustes común de numeración – cuando esta opción está activada, la numeración de las tablas (especificaciones) se realizará de acuerdo con la configuración del grupo Ajustes general de duplicación. En caso contrario, estarán disponibles configuraciones similares para la numeración de las especificaciones.
Buscar y reemplazar en nombre de la tabla de planificación: permite buscar y reemplazar valores en el nombre de la tabla. Se pueden añadir varios pares. Si el resultado es un nombre único y está activada la opción No añadir numeración si es posible, no se aplicará numeración.
Buscar y reemplazar en filtros: permite buscar y reemplazar valores en los filtros de la tabla, solo para parámetros de tipo texto o numérico.
Incrementar valor en filtros – permite aumentar automáticamente la parte numérica del valor del filtro (+1) para cada copia siguiente. En los campos antes y después del Contador se indican las partes de texto situadas respectivamente antes y después del valor numérico en el filtro de la tabla.
Por ejemplo, si en el filtro está establecido el valor K2C, se debe indicar el prefijo “K” y el sufijo “C”; al duplicar se generarán los valores K3C, K4C, etc.
Buscar y reemplazar en encabezados: permite buscar y reemplazar valores en los encabezados de la tabla.
Buscar y reemplazar en parámetro – permite reemplazar el valor en el parámetro seleccionado de la especificación. Si el parámetro indicado no existe en el documento actual, se resaltará en rojo.
Incrementar valor en el parámetro – permite aumentar automáticamente la parte numérica del valor del parámetro de la especificación (+1) para cada copia posterior. En los campos antes y después del Contador se indican las partes de texto situadas respectivamente antes y después del valor numérico en el valor del parámetro.
Borrar valores del parámetro – permite eliminar el valor del parámetro seleccionado en todos los duplicados de especificaciones que se creen. Si el parámetro indicado no existe en el documento actual, se resaltará en rojo.
Este grupo está disponible si está marcada la casilla Crear copias de leyendas en el grupo de configuraciones generales de duplicación.
Restablecer la vista temporaria: si está activada, se restablecerá la vista temporal de la leyenda duplicada.
Prefijo, sufijo: configuración del prefijo y/o sufijo para el nombre de las nuevas leyendas.
Usar ajustes común de numeración – cuando esta opción está activada, la numeración de las leyendas se realizará de acuerdo con la configuración del grupo Ajustes general de duplicación. En caso contrario, estarán disponibles configuraciones similares para la numeración de las leyendas.
Buscar y reemplazar en nombre de leyenda: permite buscar y reemplazar valores en el nombre de la leyenda. Se pueden añadir varios pares. Si el resultado es un nombre único y está activada la opción No añadir numeración si es posible, no se aplicará numeración.
Buscar y reemplazar en parámetro: permite buscar y reemplazar valores en el parámetro de leyenda seleccionado. Si el parámetro no existe en el documento actual, se resaltará en rojo.
Incrementar valor en el parámetro – permite aumentar automáticamente la parte numérica del valor del parámetro de la leyenda (+1) para cada copia siguiente. En los campos antes y después del Contador se indican las partes de texto situadas respectivamente antes y después del valor numérico en el parámetro.
Borrar valores del parámetro – permite eliminar el valor del parámetro seleccionado en todos los duplicados de leyendas creados. Si el parámetro especificado no existe en el documento actual, se mostrará resaltado en rojo.
Este grupo está disponible si está marcada la casilla Texto en el grupo de configuraciones generales de duplicación.
Buscar y reemplazar en texto: permite buscar y reemplazar valores en las notas de texto. Se pueden añadir varios pares.
