Uso

El complemento crea automáticamente caminos de escalera en los planos de planta seleccionados, incluidas las escaleras ubicadas en modelos vinculados.

En las versiones de Revit anteriores a 2024, al trabajar con modelos vinculados en el modo de visualización "Por vista vinculada", pueden mostrarse dos recorridos de escalera en un plano: el recorrido de escalera existente del modelo vinculado y el recorrido de escalera creado por el complemento. Esto se debe a limitaciones de la API de Revit al determinar la visibilidad de los recorridos de escalera en modelos vinculados.

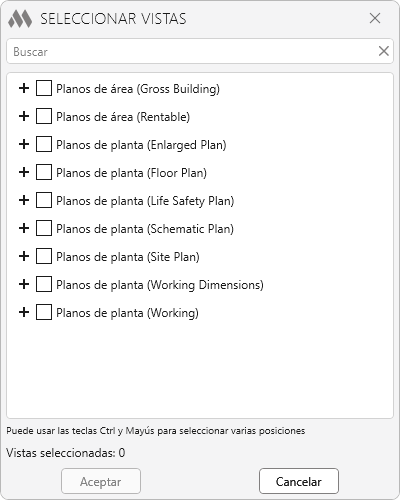

Después de iniciar el complemento, se abre una ventana de selección de vistas:

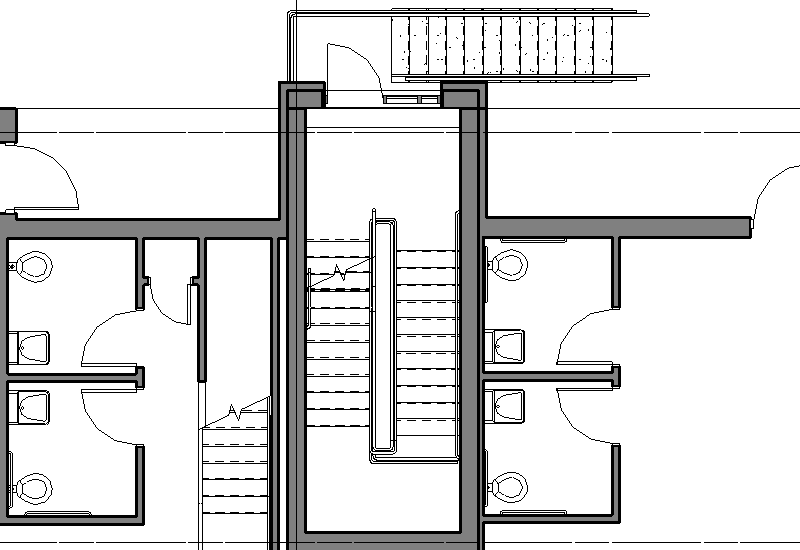

La lista muestra los planos de planta del proyecto en los que es posible colocar caminos de escalera. Seleccione una o varias vistas. Después de pulsar el botón Aceptar, el complemento creará automáticamente los caminos de escalera que falten para todas las escaleras en las vistas seleccionadas.
