Descripción
El complemento permite crear rangos de visibilidad de vistas en color tipo DirectShape en vistas 3D, basados en el límite de recorte de la vista con la profundidad del rango de corte principal de planos o la profundidad de recorte de secciones, alzados y detalles. En la ventana del complemento existe la posibilidad de navegar a las vistas.
Uso
El complemento permite crear en la vista 3D rangos de visibilidad de vistas en color, utilizando para ello DirectShape en la categoría "Modelos genéricos". Los elementos tipo DirectShape pertenecen a geometría no editable.

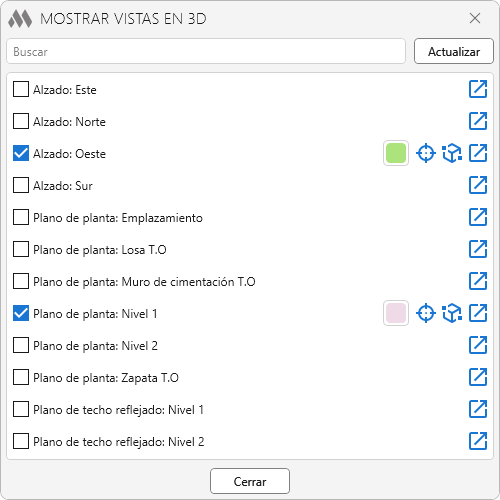

La ventana del complemento se llena con una lista de vistas del modelo que caen dentro de los límites de la vista 3D actual. A la derecha del nombre de la vista se encuentra el botón
, que permite abrir rápidamente dicha vista.
En la parte superior de la ventana se encuentra un campo para búsqueda rápida por nombre de vista.
El botón Actualizar sirve para actualizar la lista de vistas en caso de cambios, cuando la ventana del complemento está abierta en una vista 3D, así como para cambios en los límites de la vista 3D actual. Si los cambios se realizaron en otras vistas, al cambiar de vista la lista se actualizará automáticamente.
Para mostrar el rango de visibilidad de una vista, es necesario marcar la casilla antes del nombre de la vista. En la parte derecha de la ventana, junto al nombre de la vista, se mostrará el color del rango de visibilidad, el botón
, que permite resaltar y mostrar dicho rango de visibilidad en el centro de la pantalla, así como el botón
, que establece los límites de recorte 3D según el rango de visibilidad de la vista.
Al cerrar la ventana del complemento, todos los rangos de visibilidad se eliminan.
¡Si se cierra el documento con guardado mientras la ventana del complemento está abierta, los elementos tipo DirectShape permanecerán (se guardarán) en el documento!
