描述
该插件可在3D视图中基于平面主要剖切范围深度或剖面/立面/详图的裁剪深度，创建DirectShape类型的彩色视图范围。插件窗口支持快速跳转到对应视图。
使用说明
该插件允许在3D视图中使用“通用模型”类别中的DirectShape创建彩色视图范围。DirectShape类型的元素属于不可编辑的几何图形。

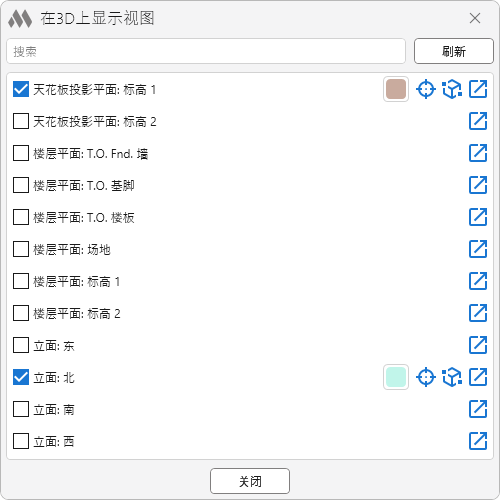

插件窗口会列出位于当前3D视图边界内的模型视图列表。视图名称右侧有一个
按钮，可快速打开该视图。
窗口顶部设有用于快速搜索视图名称的字段。
刷新按钮用于在插件窗口打开且3D视图或其边界发生变化时刷新视图列表。如果在其他视图中进行了更改，切换视图时列表将自动更新。
要显示视图范围，需勾选视图名称前的复选框。此时窗口右侧将显示该视图范围的颜色、
按钮（可居中高亮显示该范围）以及
按钮（用于设置基于视图范围的3D裁剪边界）。
关闭插件窗口时，所有视图范围将被清除。
若在插件窗口开启时保存并关闭文档，DirectShape类型的元素将保留在文档中！
