USO

Existen dos formas de utilizar el complemento: análisis de orientación según los puntos cardinales para habitaciones y análisis de orientación para elementos independientemente de la presencia de una habitación.

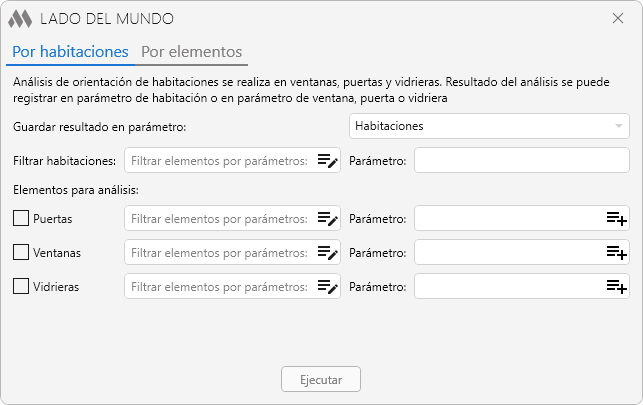

POR HABITACIONES

El análisis de orientación para habitaciones se realiza mediante ventanas, puertas y acristalamientos. El resultado del análisis se puede guardar en el parámetro de las habitaciones o en el parámetro de ventanas, puertas y acristalamientos.

Guardar resultado en parámetro: – seleccione dónde se guardarán los resultados del análisis. La opción elegida afecta la disponibilidad de los campos para especificar el parámetro.

Filtrar habitaciones: – filtro opcional de habitaciones por parámetros. Si no se especifica nada, se procesarán todas las habitaciones según la opción seleccionada.

Parámetro: – campo para indicar el nombre del parámetro donde se guardará el resultado del análisis. El parámetro debe ser de tipo texto. Este campo está disponible si en la lista desplegable Guardar resultado en parámetro: se selecciona la opción Habitaciones o Habitaciones y elementos.

Elementos para análisis: – selección de tipos de elementos para realizar el análisis. Es necesario seleccionar al menos un tipo.

Para cada tipo, se puede configurar un filtro opcional por parámetros y el nombre del parámetro para guardar el resultado. El campo Parámetro: está disponible si en la lista desplegable Guardar resultado en parámetro: se selecciona la opción Elementos o Habitaciones y elementos.

Ejecutar – paso a la selección de habitaciones (seleccionadas, en la vista actual o en todo el modelo) con posterior análisis de orientación a través de ventanas, puertas o acristalamientos ubicados en las estructuras envolventes de las habitaciones.

La orientación se guarda con los valores "N", "S", "O", "E", "NO", "SO", "NE", "SE". Si la orientación se guarda en el parámetro de una habitación y se encuentran varias orientaciones, estas se guardarán separadas por el signo "+". Por ejemplo, si una habitación tiene una ventana orientada al norte y otra al este, el resultado se guardará como "N+E".

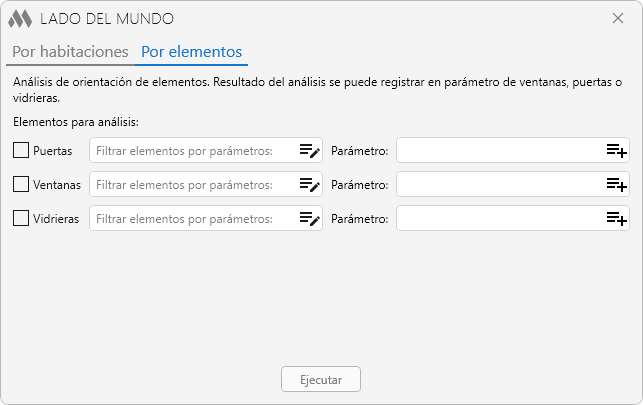

POR ELEMENTOS

Análisis de orientación para elementos independientemente de la presencia de habitaciones. El resultado del análisis se puede guardar en el parámetro de ventanas, puertas y acristalamientos.

Elementos para análisis: – selección de tipos de elementos para realizar el análisis. Es necesario seleccionar al menos un tipo.

Para cada tipo, se puede configurar un filtro de elementos opcional por parámetros y el nombre del parámetro para guardar el resultado. El parámetro debe ser de tipo texto.

Ejecutar – paso a la selección de elementos (seleccionados, en la vista actual o en todo el modelo) con posterior análisis de su orientación.

La orientación se guarda con los valores "N", "S", "O", "E", "NO", "SO", "NE", "SE".
