修改钢筋可见性状态(清晰的视图 和 作为实体查看)
图标
说明
可见性状态“清晰的视图”可以在任何视图(2D 或 3D)中设置。“作为实体查看”只能在 3D 视图中设置。

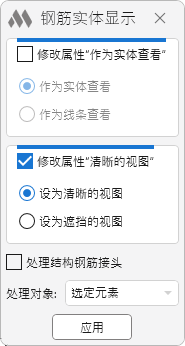

使用方法
修改属性“作为实体查看”(仅适用于 Revit 2019-2022)– 此组包含可修改钢筋“作为实体查看”属性的选项。该组仅在 3D 视图中可用,因为该属性只能在 3D 视图中更改。启用此组表示将修改所处理钢筋的“作为实体查看”属性。
作为实体查看 / 作为线条查看 – 指定应将“作为实体查看”属性设置为何种状态。
修改属性“清晰的视图” – 此组包含可修改钢筋“清晰的视图”属性的选项。启用此组表示将修改所处理钢筋的“清晰的视图”属性。
设置为清晰的视图 / 设置为遮挡的视图 – 指定应将“清晰的视图”属性设置为何种状态。
处理结构钢筋连接件 — 启用此选项后,插件还会处理“结构钢筋连接件”类别的元素。
处理结构钢筋接头 — 启用此选项后,插件还会处理“结构钢筋接头”类别的元素。
处理对象: – 下拉列表中有四种钢筋选择方式:
- 选定元素 – 需要选择一个包含钢筋的基础元素。也可以直接选择钢筋。
- 选定多个元素 – 需要选择多个包含钢筋的基础元素。也可以直接选择钢筋。
- 视图中的所有元素 – 将处理当前视图中的所有基础元素和钢筋。
- 视图中除选定外的所有元素 – 将处理视图中的所有钢筋,除了所选元素。所选元素可以是钢筋,也可以是基础元素。即如果选择了一个基础(例如墙),则该基础中的所有钢筋都不会被处理。
应用 / 继续 – 在当前视图中更改钢筋属性或继续选择元素。
-
年度更新日志年
2025 年
Revit: 钢筋实体显示 3.5.0.0 (12.05.2025)
New处理基础钢筋时考虑视图中的钢筋可见性.2024 年
Revit: 钢筋实体显示 3.4.0.0 (30.09.2024)
New新增了对承载钢筋连接器的处理.2022 年
Revit: 钢筋实体显示 3.3.4.0 (25.12.2022)
Improved更换了图标.Improved添加了功能区命令访问设置.2021 年
Revit: 钢筋实体显示 3.3.2.0 (17.11.2021)
New添加了对钢筋网的处理(Revit 2021及以上版本).Revit: 钢筋实体显示 3.2.2.0 (21.10.2021)
New添加了“除选定外,视图上的所有元素”处理选项.Revit: 钢筋实体显示 3.1.2.0 (30.09.2021)
Improved添加了对“通用模型”类别中基础的处理.2020 年
Revit: 钢筋实体显示 3.1.1.0 (05.11.2020)
Improved服务更新.Revit: 钢筋实体显示 3.1.0.0 (08.10.2020)
Fix修复了处理非基于任何主体的面积和路径钢筋时的错误.Revit: 钢筋实体显示 3.0.0.0 (07.10.2020) 了解更多
New新的工作理念.Revit: 钢筋实体显示 2.0.6.0 (26.08.2020)
New添加了对楼梯的处理.Revit: 钢筋实体显示 2.0.5.0 (20.04.2020)
New新增对板边缘的处理.2019 年
Revit: 钢筋实体显示 2.0.4.0 (05.09.2019)
添加了对钢筋容器(Revit 2016及以上版本)的处理.Revit: 钢筋实体显示 2.0.3.1 (11.03.2019)
修复了一些小错误.Revit: 钢筋实体显示 2.0.3.0 (23.02.2019)
增加了处理选定元素中的钢筋以及选定钢筋的功能.Revit: 钢筋实体显示 2.0.2.0 (14.02.2019)
增加了指定启用哪个可见性属性的功能.Revit: 钢筋实体显示 2.0.1.0 (06.02.2019)
修复了一些小错误.Revit: 钢筋实体显示 2.0.0.0 (06.02.2019)
增加了处理多个元素或视图上所有元素的功能.增加了取消钢筋可见性属性的功能.添加了设置功能工作时元素选择选项的窗口. -
