Bewehrung als Volumenkörper

Symbol

Beschreibung

Der Sichtbarkeitszustand „Ansicht nicht verdeckt“ kann in jeder Ansicht – sowohl 2D als auch 3D – eingestellt werden. „Als Volumenkörper anzeigen“ kann nur in einer 3D-Ansicht eingestellt werden.

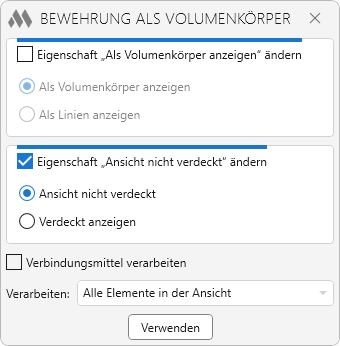

Verwendung

Eigenschaft „Als Volumenkörper anzeigen“ ändern (nur für Revit 2019-2022) – diese Gruppe enthält Optionen zum Ändern der Bewehrungseigenschaft „Als Volumenkörper anzeigen“. Die Gruppe ist nur beim Start in einer 3D-Ansicht verfügbar, da die Eigenschaft „Als Volumenkörper anzeigen“ nur in einer 3D-Ansicht geändert werden kann. Wenn diese Gruppe aktiviert ist, wird die Eigenschaft „Als Volumenkörper anzeigen“ der bearbeiteten Bewehrung geändert.

Als Volumenkörper anzeigen / Als Linien anzeigen – legt fest, auf welchen Zustand die Eigenschaft „Als Volumenkörper anzeigen“ gesetzt wird.

Eigenschaft „Ansicht nicht verdeckt“ ändern – diese Gruppe enthält Optionen zum Ändern der Bewehrungseigenschaft „Ansicht nicht verdeckt“. Wenn diese Gruppe aktiviert ist, wird die Eigenschaft „Ansicht nicht verdeckt“ der bearbeiteten Bewehrung geändert.

Ansicht nicht verdeckt / Verdeckt anzeigen – legt fest, auf welchen Zustand die Eigenschaft „Ansicht nicht verdeckt“ gesetzt wird.

Verbindungsmittel verarbeiten — wenn diese Option aktiviert ist, werden auch Elemente der Kategorie „Verbindungsmittel“ vom Plugin verarbeitet.

Verarbeiten: – Dropdown-Liste mit vier Auswahlmöglichkeiten für die Bewehrung:

• Ausgewähltes Element – es muss ein einzelnes Basiselement mit Bewehrung ausgewählt werden. Alternativ kann die Bewehrung direkt ausgewählt werden.
• Ausgewählte Elemente – es müssen mehrere Basiselemente mit Bewehrung ausgewählt werden. Alternativ kann die Bewehrung direkt ausgewählt werden.
• Alle Elemente in der Ansicht – alle Basiselemente und Bewehrungen in der aktuellen Ansicht werden verarbeitet.
• Alle Elemente außer den ausgewählten in der Ansicht – alle Bewehrungen in der Ansicht werden verarbeitet, außer den ausgewählten Elementen. Die ausgewählten Elemente können entweder Bewehrungen oder Basiselemente sein. Wenn z. B. eine Wand als Basiselement ausgewählt wird, wird die gesamte Bewehrung in dieser Wand nicht verarbeitet.

Werwenden / Fortsetzen – Änderung der Eigenschaften der Bewehrung in der aktuellen Ansicht oder Wechsel zur Auswahl von Elementen.
