使用说明

创建高程标记有两种方式（需要在功能区选择相应命令）：

• 基于当前文件中的图元
• 基于链接文件中的图元

本插件适用于剖面和立面视图。

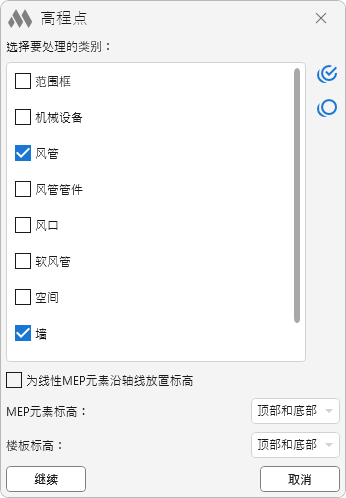

启动插件后，需要通过框选方式选择视图中的图元。插件也会处理当前文件中预先选定的图元。选择后将出现以下窗口：

该窗口显示从所选图元获取的类别列表，需要在此标记需要进一步处理的类别。

使用以下按钮操作类别列表：

 — 全选列表项
 — 取消全选列表项

选择MEP图元时，将启用以下选项：

为线性MEP元素沿轴线放置标高 - 启用后，高程标记将仅沿图元轴线放置。

MEP元素标高：- 用于指定高程标记位置的选项。可选：顶部、底部、顶部和底部。

选择楼板时，也可通过楼板标高：选项指定高程标记位置。

处理幕墙时需注意：通过框选方式选择时，列表中会包含整个幕墙（"墙"类别）及其嵌板和竖梃。可以手动选择其中任一图元。如果插件窗口中仅标记"墙"类别，将在最外侧竖梃或嵌板处设置幕墙的顶部和底部高程标记。选择"幕墙竖梃"和"幕墙嵌板"类别时，将为相应类别的图元设置高程标记。

点击继续按钮后，将提示指定高程标记的放置位置。
