Cotas de elevación

ICONO

NOTICIAS Y ARTÍCULOS RELACIONADOS

• Новый плагин для Revit. Высотные отметки

USO

Disponibles dos opciones para crear cotas de altura (se debe seleccionar el comando correspondiente en la cinta):

• por elementos del archivo actual
• por elementos de archivos vinculados.

El complemento funciona en vistas de tipo Sección y Alzado.

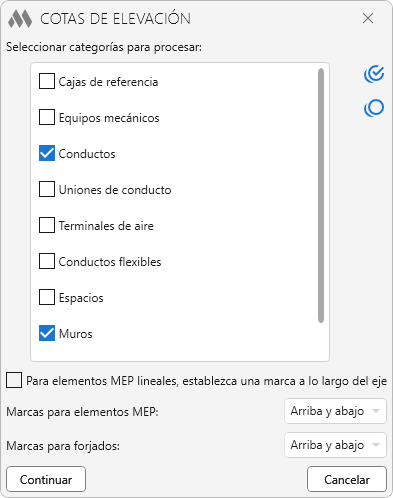

Al iniciar el complemento, es necesario seleccionar los elementos en la vista mediante un marco. El complemento también procesa los elementos previamente seleccionados del archivo actual. Después de la selección, aparecerá una ventana:

En esta ventana se muestra una lista de categorías obtenidas de los elementos seleccionados, en la que se deben marcar las categorías para su posterior procesamiento.

Para trabajar con la lista de categorías se utilizan los botones:

 — marcar todas las posiciones en la lista
 — desmarcar todas las posiciones en la lista.

Al seleccionar elementos MEP, estarán disponibles las siguientes opciones:

Para elementos MEP lineales, establezca una marca a lo largo del eje – opción que, al activarse, coloca la cota de altura únicamente en el eje del elemento.

Marcas para elementos MEP: — opción que permite indicar la posición de las cotas de altura. Las opciones disponibles son: Desde arriba, Desde abajo, Arriba y Abajo.

Al seleccionar un forjado, también se puede indicar la posición de las cotas de altura mediante la opción Marcas para forjados:.

Al trabajar con muros cortina, es importante tener en cuenta que al seleccionar mediante un marco, en la lista aparecerán tanto el muro cortina completo (categoría "Muros") como sus paneles e impostos. Cada uno de estos elementos se puede seleccionar manualmente. Si en la ventana del complemento se marca solo la categoría "Muros", se establecerán las cotas superior e inferior del muro cortina según los impostos o paneles extremos. Al seleccionar las categorías "Impostos de muro cortina" y "Paneles de muro cortina", las cotas de altura se colocarán para los elementos de las categorías correspondientes.

Después de hacer clic en el botón Continuar, aparecerá una solicitud para indicar el punto de ubicación de las cotas de altura.
