绕开交叉

图标

描述

该插件可以使机电管线绕过相交的元素。为此，首先需要选择相交的元素（需要绕过的元素），然后只需在模型中选择需要弯曲的元素即可。

使用方法

插件有两种工作模式：标准模式 和 模板模式，每种模式都有自己的选项卡。插件窗口会在所有窗口之上打开，并且不会阻塞 Revit，这样可以方便地工作，而无需再次启动插件。

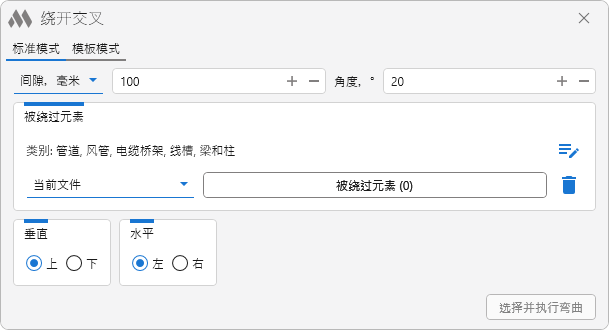

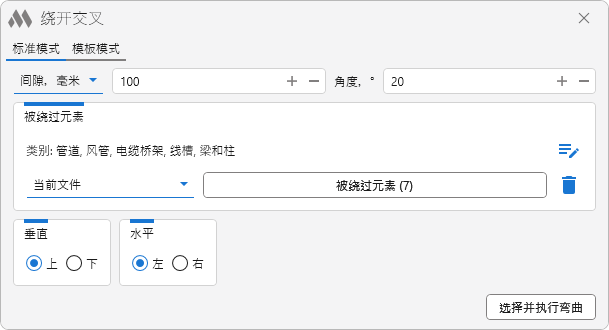

标准模式

在创建绕行之前，需要使用以下工具进行预设置：

• 偏移设置 – 设置相对于被绕过元素轴线或边缘的偏移量（毫米）。
• 角度, ° – 设置弯曲元素的角度。

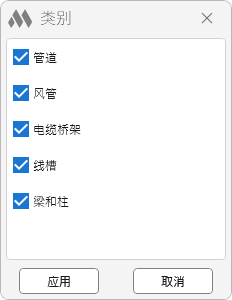

下面可以设置被绕过元素的类别。点击  会打开选择窗口，在此需要选择所需的类别。

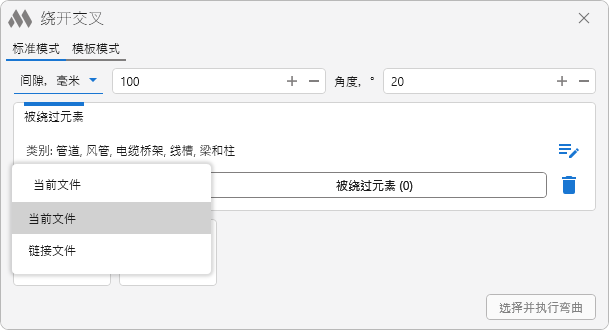

然后选择被绕过的元素。可以从下拉列表中选择这些元素的位置：在当前文件中或在链接文件中。

要选择被绕过的元素，需要点击 被绕过元素 (…) 按钮。每次用鼠标左键或选择框选中一个被绕过的元素时，它会自动添加到集合中。按钮上会显示已选择的元素数量。

要清空被绕过元素集合，请点击 。

下面是用于控制弯曲方向的工具，它们在垂直（上、下）或水平（左、右）相交时设置绕行的偏移。

如果被绕过元素集合不为空，就会启用 选择并执行弯曲 按钮。点击后需要在模型中选择需要创建绕行的元素。

如果选择了多个被绕过元素和一个相交的元素，则绕行会一次性通过所有相交的元素。

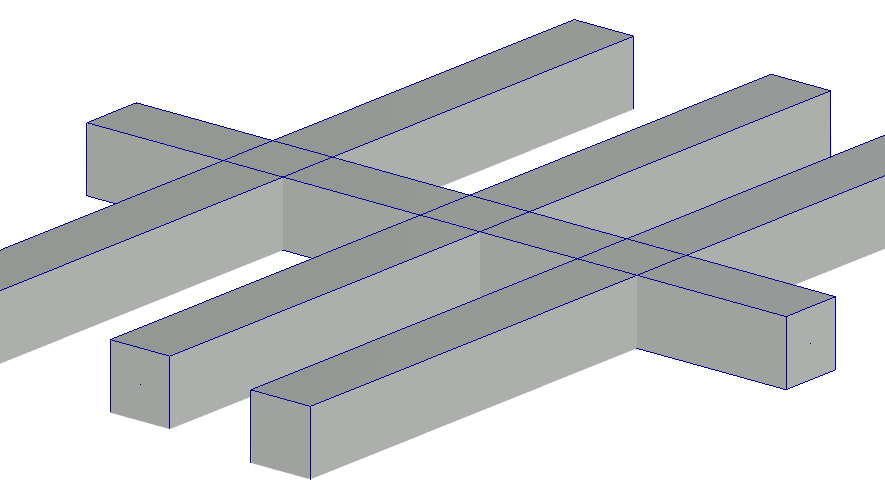

绕行之前：

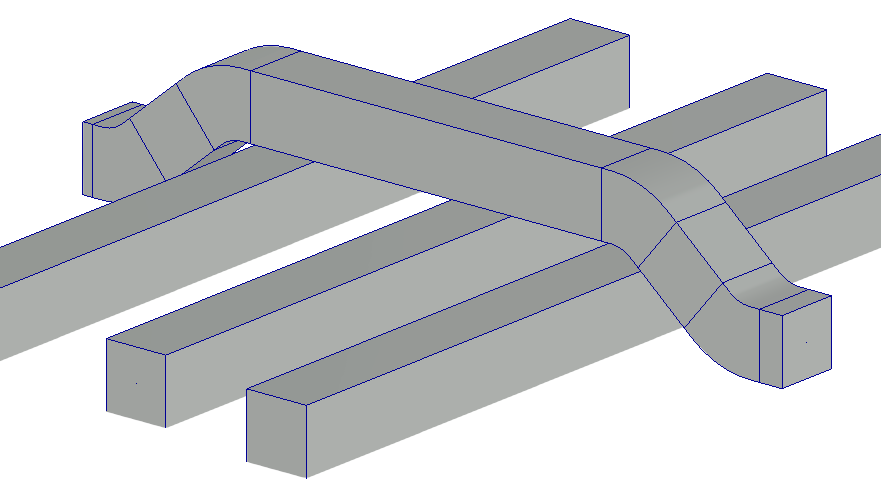

绕行之后：

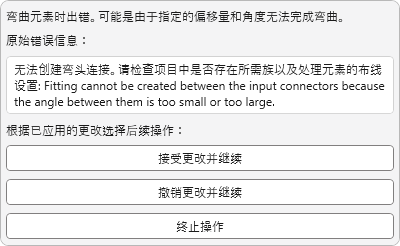

如果在创建弯曲时发生错误（通常是因为偏移或角度值不正确），将会显示一个窗口，提供后续操作选项：

模板模式

允许根据预设模板批量执行大量元素的弯曲，并可按类别和参数进行过滤。

主要的绕行算法与 标准模式 中相同。

要开始工作，需要点击行尾的  来创建新的模板配置。要删除已有配置，请点击 。

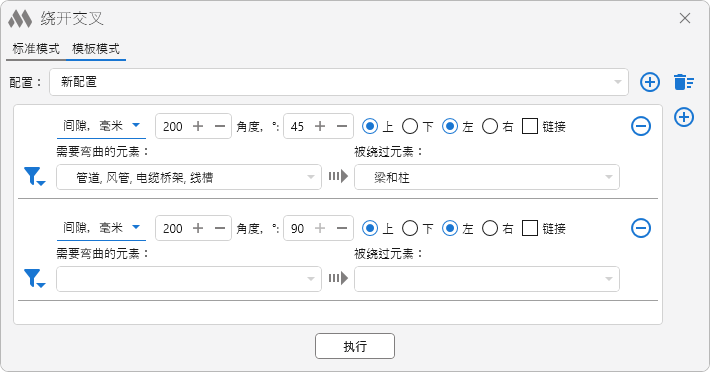

模板是一个规则窗口，在其中设置绕行参数：

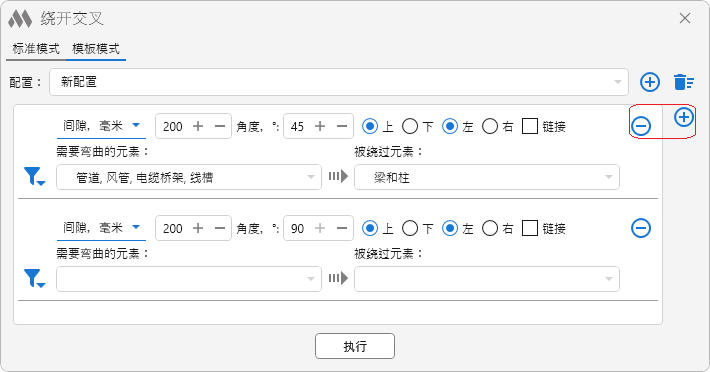

要添加或删除规则，可以使用  和  按钮。

规则的上半部分对应 标准模式 选项卡中的预设绕行窗口。

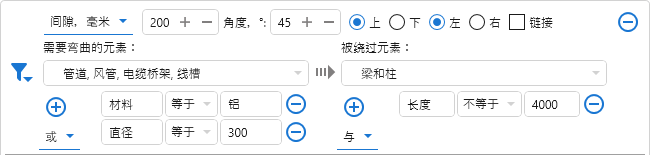

点击  可以根据参数及其值过滤弯曲元素和被绕过元素。

可以通过点击  和 添加或删除参数。

还可以选择过滤条件 与 或 或，其中：

与 – 元素必须符合所有过滤条件才能被选中；

或 – 元素符合任意一个过滤条件即可。

要执行绕行，请点击 执行 按钮。
