钢筋实体显示

图标

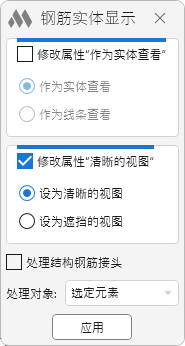

使用方法

修改属性“作为实体查看”（仅适用于 Revit 2019-2022）– 此组包含可修改钢筋“作为实体查看”属性的选项。该组仅在 3D 视图中可用，因为该属性只能在 3D 视图中更改。启用此组表示将修改所处理钢筋的“作为实体查看”属性。

作为实体查看 / 作为线条查看 – 指定应将“作为实体查看”属性设置为何种状态。

修改属性“清晰的视图” – 此组包含可修改钢筋“清晰的视图”属性的选项。启用此组表示将修改所处理钢筋的“清晰的视图”属性。

设置为清晰的视图 / 设置为遮挡的视图 – 指定应将“清晰的视图”属性设置为何种状态。

处理结构钢筋连接件 — 启用此选项后，插件还会处理“结构钢筋连接件”类别的元素。

处理结构钢筋接头 — 启用此选项后，插件还会处理“结构钢筋接头”类别的元素。

处理对象: – 下拉列表中有四种钢筋选择方式：

• 选定元素 – 需要选择一个包含钢筋的基础元素。也可以直接选择钢筋。
• 选定多个元素 – 需要选择多个包含钢筋的基础元素。也可以直接选择钢筋。
• 视图中的所有元素 – 将处理当前视图中的所有基础元素和钢筋。
• 视图中除选定外的所有元素 – 将处理视图中的所有钢筋，除了所选元素。所选元素可以是钢筋，也可以是基础元素。即如果选择了一个基础（例如墙），则该基础中的所有钢筋都不会被处理。

应用 / 继续 – 在当前视图中更改钢筋属性或继续选择元素。
