房间体积

图标

描述

该插件可以基于模型中的房间和空间体积创建 DirectShape 类型的元素，并为这些 DirectShape 元素指定不同的颜色。在插件窗口中，可以根据关联房间或空间参数的值对已创建的 DirectShape 元素进行分组，并为组内所有 DirectShape 元素设置统一的颜色。

使用方法

该插件可以在模型中创建房间和空间的体积表示，使用类别为“常规模型”的 DirectShape 结合类别为“部件”的元素。为了正确显示插件的结果，需要在当前视图中启用上述类别的可见性。DirectShape 元素属于不可编辑几何体。

在创建房间和空间体积表示时，会考虑当前视图的阶段。

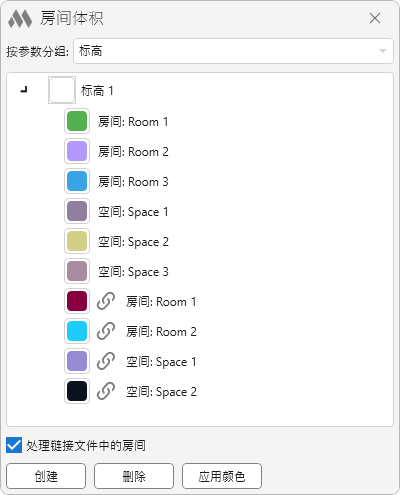

插件窗口由三个主要部分组成：分组参数选择、体积表示树、控制按钮。

处理来自链接文件的房间 – 该选项允许显示来自链接文件的房间和空间体积。在这些房间和空间的名称前会在体积表示树中显示 。

创建按钮包含六个命令：

• 为所有房间和空间(重新)创建 – 删除之前创建的所有体积表示，并为所有已放置的房间和空间创建新的体积表示。
• (重新)为所有房间创建 – 删除之前创建的所有体积表示，并为所有已放置的房间创建新的体积表示。
• 为所有空间(重新)创建 – 删除之前创建的所有体积表示，并为所有已放置的空间创建新的体积表示。
• 创建缺失项（房间和空间 – 为所有之前未创建体积表示的房间和空间创建体积表示。
• 创建缺失的（房间） – 为所有之前未创建体积表示的房间创建体积表示。
• 创建缺失的（空间） – 为所有之前未创建体积表示的空间创建体积表示。

删除按钮包含两个命令：

• 删除所有体积视图 – 删除由插件创建的所有体积表示（树中显示的所有内容）。
• 删除无原始房间和空间的体积视图 – 删除所有未关联到已放置房间和空间的体积表示（即源房间或空间已被删除）。

应用颜色按钮允许将当前视图中的图形设置应用到所有房间体积表示。

根据所选的分组参数，表示会以树状结构显示。表示会根据关联的房间或空间参数值进行分组。

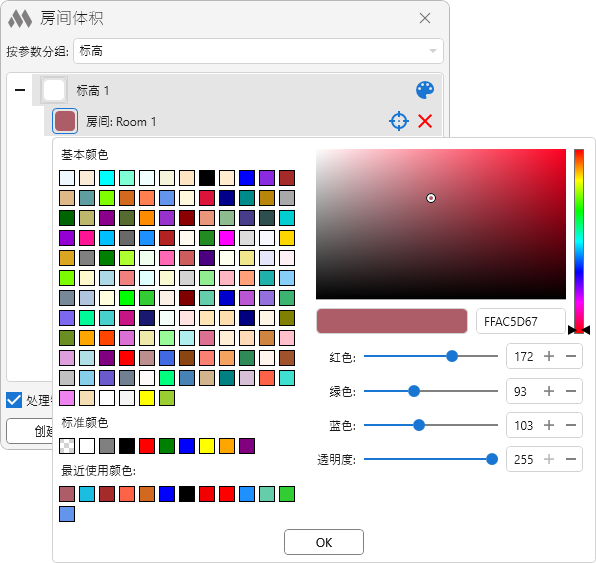

可以为每个组整体或单独的体积表示更改颜色：

将光标悬停在树中的元素上时，会出现额外的命令：
