• Revit 新插件：可见性

使用

该插件可通过浮动面板管理选定视图中各种对象和元素的可见性。

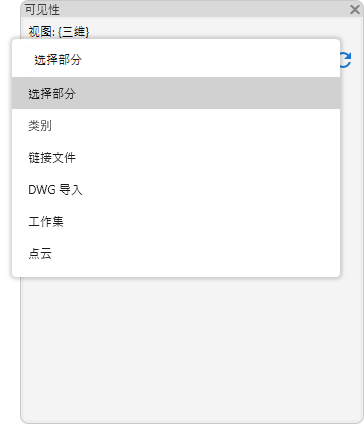

在下拉列表中选择以下任一部分即可激活插件：

• 类别
• 链接文件
• DWG 插入
• 工作集
• 点云。

下拉列表右侧包含用于刷新数据 和打开插件设置窗口 的按钮：

当可见性设置由样板定义时的行为 – 该选项用于定义当当前视图参数由视图样板控制时，插件如何处理元素可见性。提供以下选项：

• 启用临时视图属性 – 插件会自动启用临时视图属性，仅对当前视图应用更改，而不会修改样板。
• 在样板设置中更改可见性 – 更改将直接应用到控制当前视图的视图样板中。
• 禁止更改可见性 – 如果当前视图使用了视图样板，插件将不会执行可见性更改。

在模型中选择元素后，面板底部会出现在视图中隐藏和在视图中显示命令，用于控制所选元素在指定视图中的可见性。

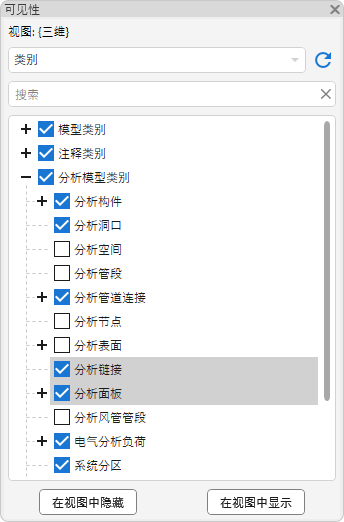

类别

该部分包含项目中所有类别的列表，并按类型分组：模型类别、注释类别和分析模型类别。

复选框状态对应当前视图的可见性设置（类似于“可见性/图形替换”窗口）。

选择一个或多个类别后，面板底部会出现在视图中隐藏和在视图中显示命令，用于批量更改所选类别在指定视图中的可见性。

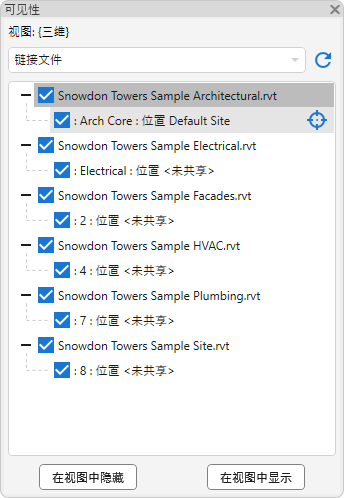

链接文件

该部分包含项目中链接模型的列表。将鼠标悬停在链接上时，会显示用于在模型中选择该元素的按钮 。

选择一个或多个链接后，可使用在视图中隐藏和在视图中显示命令，在指定视图中批量控制其可见性。

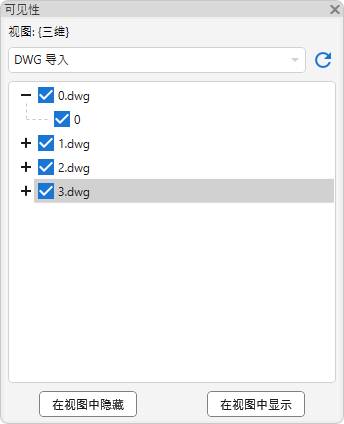

DWG 插入

该部分包含已链接和已导入的 DWG 文件列表。

选择一个或多个插入后，可使用在视图中隐藏和在视图中显示命令，在指定视图中批量控制其可见性。

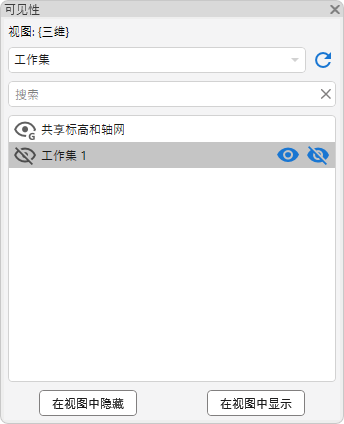

工作集

该部分包含项目的工作集列表。将鼠标悬停在工作集上时，会显示按钮，用于在当前视图中显示 或隐藏 所选工作集。

选择一个或多个工作集后，可使用在视图中隐藏和在视图中显示命令，在指定视图中批量控制其可见性。

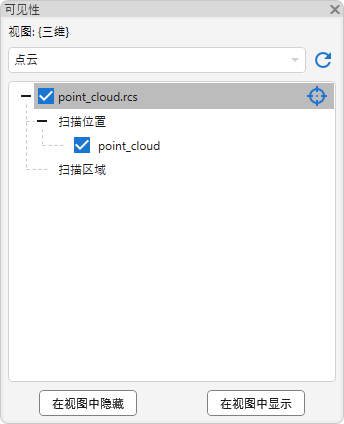

点云

该部分包含项目中的点云列表。将鼠标悬停在元素上时，会显示用于在模型中选择该元素的按钮 。

在列表中选择一个或多个项后，可使用在视图中隐藏和在视图中显示命令，在指定视图中批量控制其可见性。
