Trabajo con surtidos de armadura: obtener información y cálculos diversos
Formas de llamada
- Menú ModPlus
- Paleta ModPlus
- Cinta de AutoCAD
- Línea de comandos: _mpArmature
Icono
Uso
La ventana principal del plugin se divide en dos partes:
1. A la izquierda se encuentran los elementos para seleccionar la armadura (documento normativo, diámetro, área, masa por metro lineal, clase de armadura).
2. La parte derecha contiene las opciones para obtener distintos datos y cálculos:

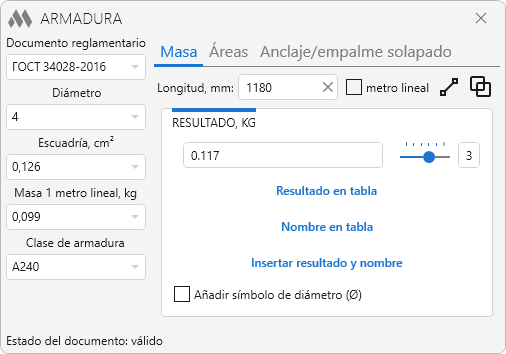

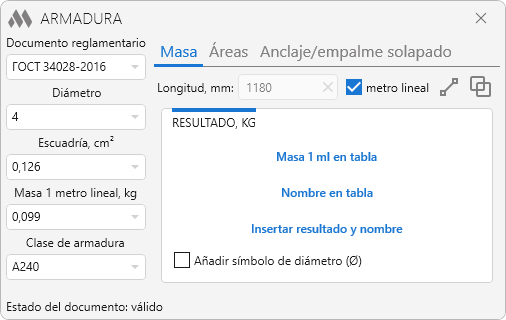

Funciona en dos modos: cálculo de la masa de una barra de una longitud determinada o indicación de “m.l.”. La diferencia entre los modos está en la inserción del resultado y la denominación en la tabla “Especificación”.
– Medir longitud entre dos puntos – pasar a AutoCAD para indicar dos puntos:
Primer punto: – indicar punto.
Segundo punto: – indicar punto. La distancia se insertará en el campo correspondiente.
– Obtener suma de longitudes de objetos – pasar a AutoCAD para seleccionar primitivas:
Seleccionar líneas, polilíneas, círculos, arcos, elipses o splines: – seleccione varios objetos. La suma de longitudes se insertará en el campo correspondiente.
Resultado en tabla / Masa por 1 ml en tabla – pasar a AutoCAD para seleccionar una tabla:
Seleccionar tabla: – transición a AutoCAD para seleccionar una tabla:
Seleccionar celda: – en la celda se insertará la masa calculada o la masa por metro lineal. Si se inserta en m.l., en la celda siguiente se insertará “kg/m.l.”
Nombre en tabla – pasar a AutoCAD para seleccionar la tabla:
Seleccionar tabla: – seleccionar una tabla de AutoCAD
Seleccionar celda: – se insertará la denominación de la armadura según el documento normativo.
Insertar resultado y nombre – pasar a AutoCAD para seleccionar la tabla:
Seleccionar tabla “Especificación”: – seleccionar una tabla de AutoCAD. La tabla debe corresponder a la tabla “Especificación”.
Seleccionar celda “Nombre”: – se insertará la denominación; en la penúltima celda de la fila se insertará la masa.
Añadir símbolo de diámetro (Ø) – añade el símbolo al insertar la denominación.

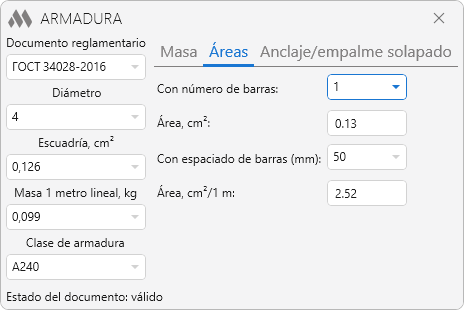

Permite obtener el área de la sección según el número de barras o según el paso (por 1 metro).

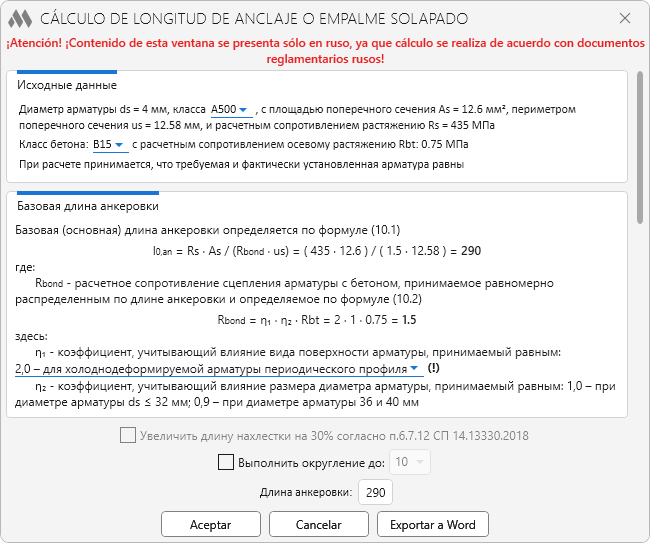

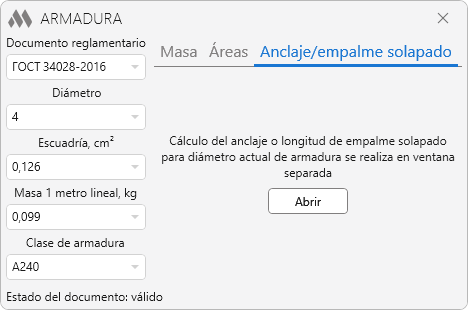

Cálculo de longitud de anclaje y/o solape con posibilidad de exportar el resultado a MS Word.
