Alinear cotas

21893
Alinear cotas

¡Este es un complemento gratuito!

  • Alineación de líneas directriz o de cota a lo largo de una línea recta especificada

    Formas de llamada

    • Menú ModPlus
    • Paleta ModPlus
    • Cinta de AutoCAD
    • Línea de comandos: _mpDimJustif

    Icono

    32x32px 16x16px dark 32x32px dark 16x16px

    Uso

    1

    Alineación de líneas derectriz

    Seleccionar cotas para alinear líneas derectriz: – selección de cotas.

    2

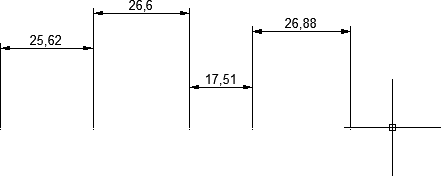

    Primer punto de línea de alineación: – especificar punto.

    Segundo punto de línea de alineación: – especificar punto.

    3

    Alineación líneas de cota

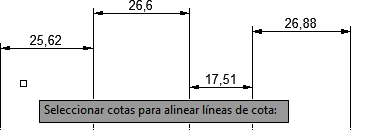

    Seleccionar cotas para alinear líneas de cota: – selección de cotas.

    4

    Primer punto de línea de alineación: – especificar punto.

    Segundo punto de línea de alineación: – especificar punto.

    5

  • Historial de cambios del año
    Año

    2020 Año

    AutoCAD: Alinear cotas 1.2.1.0 (04.11.2020)

    Improved
    Actualización de servicio.

    2018 Año

    AutoCAD: Alinear cotas 1.2.0.0 (19.10.2018)

    Diseño en estilo ModPlusStyle.
    Cambio en la ubicación de los archivos de la función.
    Se ha corregido el problema de la vista previa dinámica al trabajar con la función..
    En la opción "Alinear líneas de referencia" se ha añadido el manejo de dimensiones paralelas.
    Reemplazo de los iconos principales de la función con la adición de iconos para el tema oscuro de la cinta de AutoCAD.
