Ausrichten der Bemaßungen

22182
Ausrichten der Bemaßungen

Dies ist ein kostenloses Plugin!

  • Ausrichten der Verlängerungs- oder Bemaßungslinien entlang einer angegebenen Linie

    Aufrufvarianten

    • ModPlus-Menü
    • ModPlus-Palette
    • AutoCAD-Menüband
    • Befehlszeile: _mpDimJustif

    Symbol

    32x32px 16x16px dark 32x32px dark 16x16px

    Verwendung

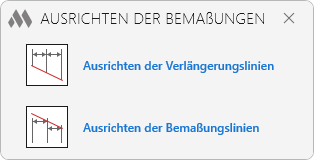

    1

    Ausrichtung der Verlängerungslinien

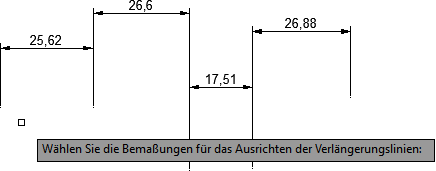

    Wählen Sie die Bemaßungen für das Ausrichten der Verlängerungslinien: – Auswahl der Bemaßungen.

    2

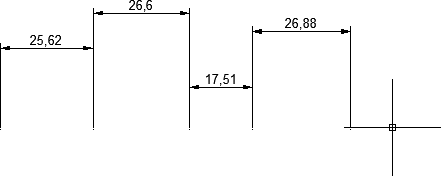

    Erster Punkt der Ausrichtungslinie: – Punkt angeben.

    Zweiter Punkt der Ausrichtungslinie: – Punkt angeben.

    3

    Ausrichtung der Bemaßungslinien

    Wählen Sie die Bemaßungen für das Ausrichten der Bemaßungslinien: – Auswahl der Bemaßungen.

    4

    Erster Punkt der Ausrichtungslinie: – Punkt angeben.

    Zweiter Punkt der Ausrichtungslinie: – Punkt angeben.

    5

  • Änderungshistorie für
    Jahr

    2018 Jahr

    AutoCAD: Ausrichten der Bemaßungen 1.2.0.0 (19.10.2018)

    Gestaltung im ModPlusStyle.
    Änderung der Speicherorte der Funktionsdateien.
    Das Problem der dynamischen Vorschau bei der Arbeit mit der Funktion wurde behoben.
    In der Variante "Ausrichtung der Hilfslinien" wurde die Verarbeitung paralleler Maße hinzugefügt.
    Ersetzung der Hauptsymbole der Funktion mit Hinzufügung von Symbolen für das dunkle Design des AutoCAD-Bandes.
