Mallazos

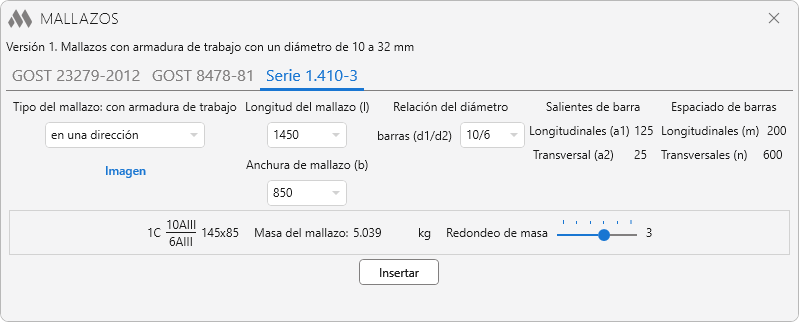

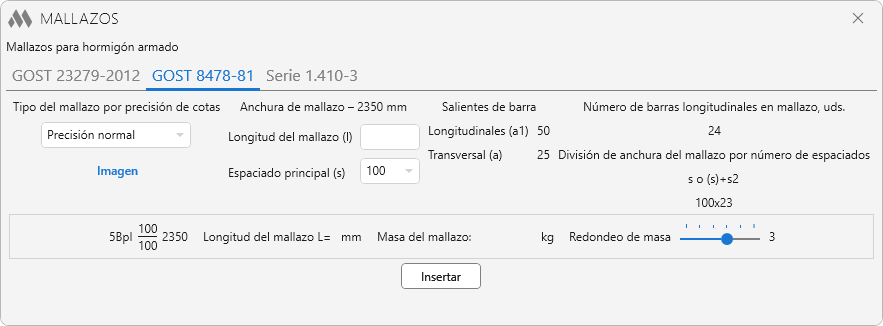

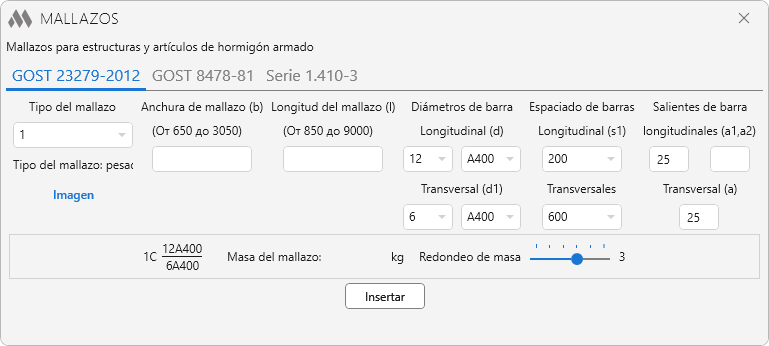

La ventana principal del complemento está dividida en varias partes principales:
En la parte superior se muestra el nombre del documento normativo seleccionado.
A continuación se encuentra un control con pestañas que corresponden al documento normativo.
Cada pestaña (cada documento normativo) tiene su propio conjunto de elementos de la ventana.

Debajo se encuentra un campo donde se muestra la designación convencional de la malla (igual que en la celda “Designación” de la tabla “Especificación”), la masa calculada de la malla y un control deslizante para redondear la masa (número de decimales de 0 a 5).

Insertar – cambio a AutoCAD para seleccionar la tabla de especificaciones y rellenarla.
Seleccionar tabla: – selección de una tabla de AutoCAD. La tabla debe contener al menos 4 columnas.
Seleccionar fila: – selección de una fila en la tabla indicada.
