Сетки

6632

Сетки

Это бесплатный плагин!

  • Подбор и расчет массы арматурных сеток согласно нормативным документам

    Варианты вызова

    • Меню ModPlus
    • Палитра ModPlus
    • Лента AutoCAD
    • Командная строка: _mpMeshes

    Значок

    32x32px 16x16px dark 32x32px dark 16x16px

    Использование

    1

    2

    3

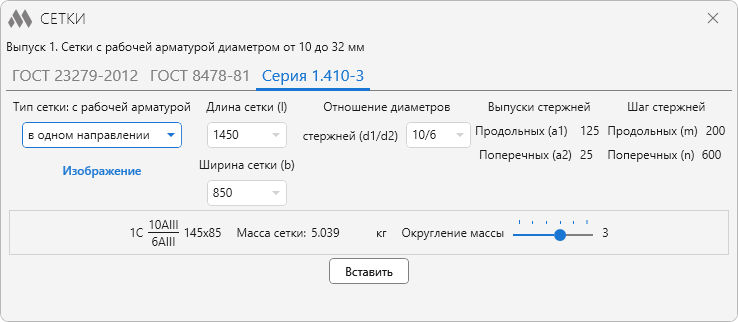

    Главное окно плагина разделено на несколько основных частей:
    В верхней части отображается название выбранного нормативного документа.
    Далее идет элемент управления содержащий вкладки, соответствующие нормативному документу.
    Для каждой вкладки (каждого нормативного документа) свой набор элементов окна.

    Ниже располагается поле в котором отображается условное обозначение сетки (также, как в ячейке "Обозначение" таблицы "Спецификация"), рассчитанная масса сетки, ползунок для округления массы сетки (количество знаков после запятой от 0 до 5).

    Вставить - переход в AutoCAD для выбора таблицы спецификации и ее заполнения.
    Выберите таблицу:
    Выбор таблицы AutoCAD. Таблица должна содержать не менее 4 столбцов.
    Выберите строку:
    Выбор строки в выбранной таблице.
