Posición de artículo

Opciones de llamada

• Menú ModPlus
• Paleta ModPlus
• Cinta de AutoCAD
• Línea de comandos: _mpPrPosition

Icono

Uso

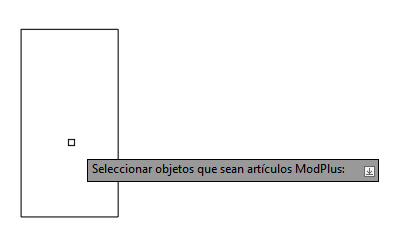

Seleccionar objetos que sean artículos ModPlus: [Eliminar] – seleccione objetos (primitivos y/o bloques) que representen productos ModPlus (es decir, que tengan datos extendidos) o el modo Eliminar. El complemento procesará los objetos que contengan datos extendidos especiales. Después, el complemento funcionará cíclicamente, recorriendo y resaltando los objetos. A los objetos que ya tengan una posición, esta se añadirá automáticamente.

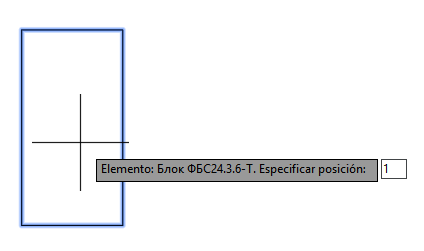

Elemento: ... Especificar posición: – debe indicar la posición del producto. El valor de la posición se añadirá a los datos extendidos del bloque.

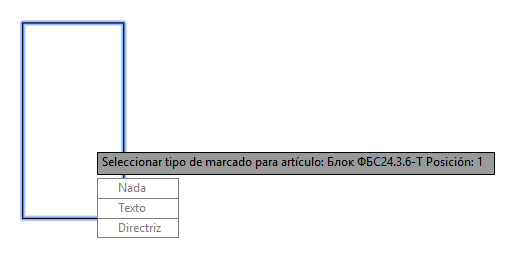

Seleccionar tipo de marcado para artículo: ... Posición: ... [Nada/Texto/Directriz]: – seleccione la variante de colocación de la marca:

Nada – no se coloca marca.

Texto – la marca se inserta como un texto de una sola línea en el centro geométrico del objeto.

Directriz – la marca se coloca como una directriz múltiple.

Eliminar – elimina la posición del producto de los datos extendidos del bloque.

Menú contextual: Directriz con marca

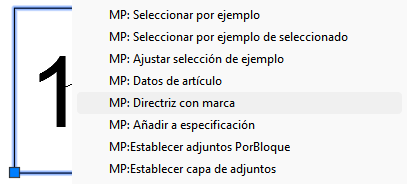

El complemento añade al menú contextual de los objetos relacionados con productos ModPlus (es decir, con datos extendidos) el elemento MP:Directriz con marca:

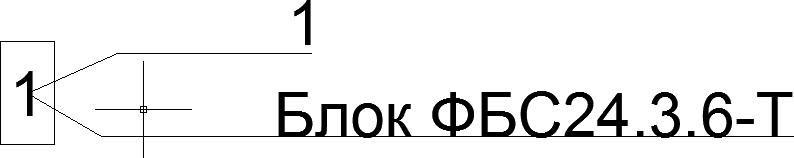

Al seleccionar este elemento, se creará una directriz múltiple con la marca del producto seleccionado:
