产品位置

调用方式

• ModPlus 菜单
• ModPlus 面板
• AutoCAD 功能区
• 命令行：_mpPrPosition

图标

使用方法

选择要删除位置的ModPlus产品对象：[删除] – 请选择表示 ModPlus 制品的对象（图元或块，即带有扩展数据），或选择 删除 模式。插件会处理包含特殊扩展数据的对象。随后插件会循环处理对象，并将其依次高亮。对于已经包含位置编号的对象，会自动补充位置。

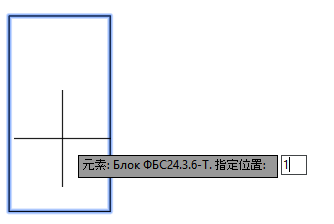

元素: ... 指定位置: – 需要为制品指定位置编号。该编号将写入块的扩展数据中.

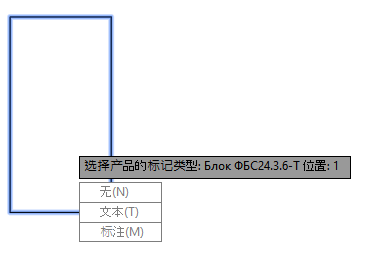

选择产品的标记类型: ... 位置: ... [无/文本/标注]: – 请选择标注方式：

无 – 不放置标注。

文本 – 在对象的几何中心插入单行文字标注。

标注 – 以多重引线的形式放置标注。

删除 – 从块的扩展数据中删除制品的位置编号。

上下文菜单：带标记的标注

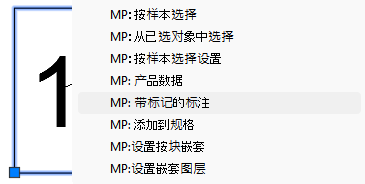

插件会在属于 ModPlus 制品的对象（带扩展数据）的右键菜单中添加 MP: 带标记的标注：

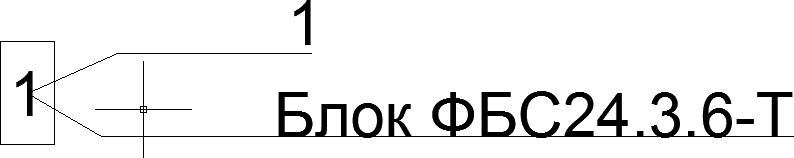

选择该项后，会创建一个包含所选制品位置编号的多重引线：
