Establecer altura

Opciones de ejecución

• Menú flotante o paleta de ModPlus
• Cinta de AutoCAD
• Línea de comandos: _mpSetHeight

Icono

Noticias y artículos relacionados

• Nuevo complemento para AutoCAD. Establecer altura

Uso

Después de iniciar el comando, se pueden abrir sus ajustes seleccionando la opción Ajustes en la línea de comandos.

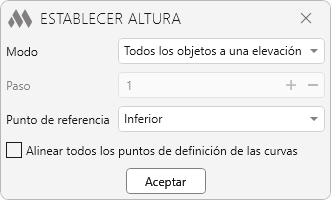

En la ventana de ajustes están disponibles las siguientes opciones:

Modo – determina cómo se asigna la elevación a los objetos:

• Todos los objetos a una elevación – desplaza los objetos seleccionados a una misma elevación especificada en el eje Z. Después de indicar la elevación, es necesario seleccionar los objetos que se van a procesar
• A lo largo de un borde con paso – asigna a los objetos elevaciones consecutivas con el paso especificado a lo largo de una dirección determinada. Después de indicar la elevación, es necesario especificar sucesivamente el primer y el segundo punto de la línea de selección.

Paso – establece la diferencia de altura entre objetos consecutivos. Este ajuste está disponible en el modo A lo largo de un borde con paso.

Punto de referencia – determina qué punto de los límites del objeto se alineará con la elevación especificada:

• Inferior – el punto más bajo del objeto
• Medio – el punto medio del objeto en altura
• Superior – el punto más alto del objeto.

Alinear todos los puntos de definición de las curvas – al procesar curvas, alinea sus puntos de definición a la misma elevación.

Aceptar – guarda los ajustes seleccionados y vuelve a la ejecución del comando.

En el modo Todos los objetos a una elevación, después de iniciar el complemento, es necesario responder a las siguientes solicitudes de la línea de comandos:

Especifique la elevación – indicar la elevación en el eje Z. En la línea de comandos también está disponible la opción Ajustes para abrir la ventana de ajustes del comando.

Seleccione objetos – seleccionar los objetos a los que se asignará la elevación especificada. El complemento también procesa los objetos seleccionados previamente.

En el modo A lo largo de un borde con paso, después de iniciar el complemento, es necesario responder a las siguientes solicitudes de la línea de comandos:

Especifique la elevación – indicar la elevación inicial en el eje Z. En la línea de comandos también está disponible la opción Ajustes para abrir la ventana de ajustes del comando.

Especifique el primer punto de la línea de selección – indicar el primer punto de la línea de selección.

Especifique el segundo punto de la línea de selección – indicar el segundo punto de la línea de selección, que determina la dirección de procesamiento de los objetos.
