Suma de áreas

Opciones de llamada

• Menú flotante o paleta de ModPlus
• Cinta de AutoCAD
• Línea de comandos: _mpSumArea

Ícono

Uso

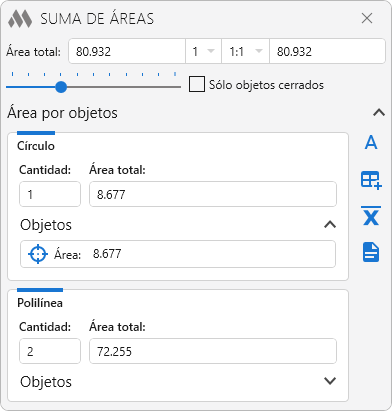

El complemento calcula la suma de las áreas de las polilíneas, circunferencias, arcos, splines y sombreados seleccionados. Los objetos se pueden seleccionar tanto antes de ejecutar el complemento como mientras la ventana del complemento está abierta. Los resultados del cálculo se muestran en la ventana del complemento:

En la parte superior de la ventana del complemento se muestran el área total de los objetos seleccionados, el multiplicador, la escala y el área final calculada teniendo en cuenta el multiplicador y la escala. El campo con el valor final no se puede editar manualmente. Al hacer clic en él, el valor final se copia al portapapeles.

Al aplicar una escala a un área, es importante tener en cuenta que el área cambia proporcionalmente al cuadrado del factor de escala, y no de forma lineal. Por ejemplo, si a escala 1:1 el área es 100, a escala 1:2 será 25 y no 50.

Al introducir manualmente los valores del multiplicador y la escala, se puede utilizar tanto un punto como una coma como separador decimal.

Solo objetos cerrados – cuando esta opción está activada, el complemento procesa únicamente los objetos que forman un contorno cerrado.

El contenido de la sección Área por objetos, así como los bloques correspondientes a cada tipo de objeto, se pueden contraer y expandir mediante los botones situados a la derecha de sus respectivos encabezados.

– insertar el resultado como texto de una sola línea:

Punto de inserción: – especificar el punto de inserción del texto de una sola línea.

– insertar el resultado en una celda de tabla:

Seleccionar tabla: – seleccionar una tabla.

Seleccionar celda: – seleccionar la celda en la que se insertará el resultado.

– exportar la media aritmética (incluidos los resultados redondeados) de cada tipo de objeto y de todos los objetos seleccionados a un archivo TXT.

– exportar el resultado a un archivo TXT.

Objetos – lista de los objetos seleccionados.

– ampliar el objeto actual hasta ajustarlo a la pantalla.

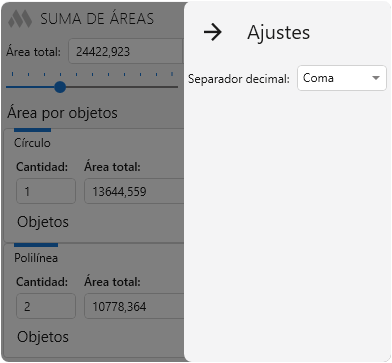

El botón situado en la esquina superior derecha abre los ajustes del complemento:

Separador decimal – establece el separador de la parte decimal utilizado al mostrar los resultados.
