Flächensumme

Aufrufmöglichkeiten

• ModPlus-Menü
• ModPlus-Palette
• AutoCAD-Menüband
• Befehlszeile: _mpSumArea

Symbol

Verwendung

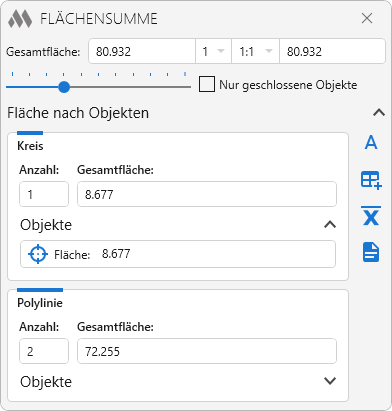

Das Plugin ermittelt die Summe der Flächen der ausgewählten Polylinien, Kreise, Bögen, Splines und Schraffuren. Objekte können sowohl vor dem Start des Plugins als auch bei geöffnetem Plugin-Fenster ausgewählt werden. Die Ergebnisse der Berechnung werden im Plugin-Fenster angezeigt:

Im oberen Bereich des Fensters werden die Gesamtfläche der ausgewählten Objekte, der Ergebnisfaktor, der Maßstab sowie die Gesamtfläche unter Berücksichtigung des Faktors und des Maßstabs angezeigt. Beim Anwenden eines Maßstabs auf die Fläche ist wichtig zu beachten, dass sich die Fläche proportional zum Quadrat der Maßstabsänderung verringert und nicht linear. Beispielsweise beträgt die Fläche bei einem Maßstab von 1:1 = 100, bei 1:2 jedoch nur 25 und nicht 50.

Nur geschlossene Objekte – wenn diese Option aktiviert ist, verarbeitet das Plugin nur Objekte, die einen geschlossenen Umriss bilden.

– Ergebnis als einzeiligen Text einfügen:

Einfügepunkt: – Angabe des Einfügepunkts des Textes

– Ergebnis in eine Tabellenzelle einfügen:

Wählen Sie eine Tabelle aus: – Auswahl der Tabelle

Wählen Sie eine Tabelle aus Zelle: – Auswahl der Zelle zur Einfügung des Ergebnisses

– Ausgabe des arithmetischen Mittelwerts (inkl. Rundungswert) je Objekttyp und aller ausgewählten Objekte in einer TXT-Datei.

– Export des Ergebnisses in eine TXT-Datei.

Objekte – Liste der ausgewählten Objekte.

– Zoom des aktuellen Objekts auf den gesamten Bildschirm.
