Numeración

---

Icono

---

Descripción

Al trabajar en una vista que no es una tabla de planificación, se puede indicar la dirección de la numeración en función de la disposición de los elementos o añadir numeración según el orden de creación de los elementos. Al trabajar en una tabla de planificación, el complemento añade numeración de acuerdo con la disposición de los elementos en la tabla (teniendo en cuenta la ordenación). Existe la posibilidad de definir un prefijo y un sufijo para el número.

---

Uso

El complemento funciona en dos modos según el tipo de vista:

Ejecución en una vista de tabla de planificación
Ejecución en una vista que no es una tabla de planificación

EJECUCIÓN EN UNA VISTA DE TABLA DE PLANIFICACIÓN

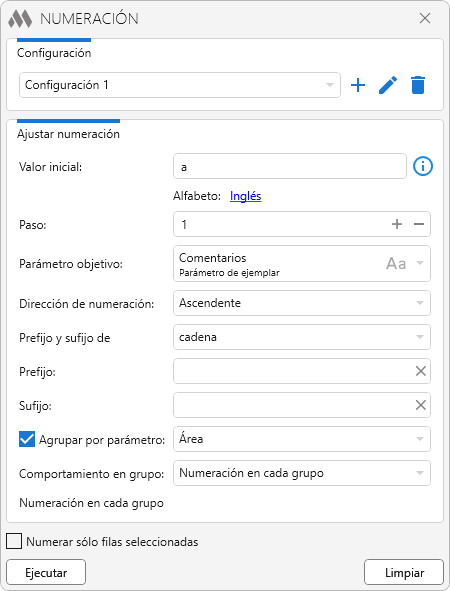

La ventana del complemento consta de dos grupos: configuración y ajustes de numeración:

En la parte superior de la ventana del complemento se encuentra una lista desplegable de configuraciones, a la derecha de la cual están disponibles los siguientes botones:

– crear nueva configuración
– editar el nombre de la configuración actual
– eliminar la configuración actual.

La parte inferior de la ventana está ocupada por los ajustes de numeración:

Valor inicial – valor a partir del cual comenzará la numeración. Según el tipo de datos del parámetro de destino, puede ser un número o una letra.

El número inicial puede ser entero o decimal, positivo o negativo, y también se le pueden añadir ceros a la izquierda. Las características detalladas del valor inicial se describen en la ventana del complemento.

Al indicar una letra como valor inicial, se activa el botón de selección de alfabeto, que permite elegir entre los siguientes idiomas: ruso, inglés, ucraniano y personalizado. Al elegir un alfabeto personalizado, es necesario introducirlo en una ventana especial:

El alfabeto personalizado se puede introducir manualmente o basarse en uno de los tres alfabetos disponibles y luego editarlo.

Paso – valor del incremento de la numeración, que puede ser entero o decimal.

Parámetro objetivo – parámetro en el que se grabará el número. El complemento solo puede procesar parámetros con valores de tipo texto o numérico. Si el parámetro es numérico, a la derecha de su nombre aparecerá "123" y solo se podrá usar numeración numérica. Si el parámetro es de tipo texto, aparecerá "Aa", y en este caso se puede usar tanto numeración numérica como alfabética.

Dirección de numeración – define la dirección de la numeración – Ascendente o Descendente.

Si el Parámetro objetivo seleccionado es de tipo texto, estará disponible la opción de añadir prefijo y sufijo a los números generados.

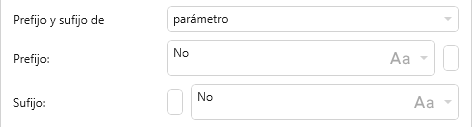

Prefijo y sufijo de cadena/parámetro – define el modo de asignación del prefijo/sufijo. Si se selecciona cadena, los valores se introducen manualmente en los campos correspondientes. Si se selecciona parámetro, aparecen listas desplegables de parámetros y campos para definir un carácter separador:

Prefijo/Sufijo – define respectivamente el prefijo y/o sufijo del número.

Si en la configuración de la tabla está habilitada la propiedad "Para cada ejemplar", la lista de parámetros contendrá solo parámetros de ejemplar. Si está deshabilitada, la lista incluirá tanto parámetros de ejemplar como parámetros de tipo.

Agrupar por parámetro: – opción que permite numerar los elementos de acuerdo con su agrupación según los valores del parámetro indicado.

Existen cuatro variantes de Comportamiento en grupo:

• Numeración en cada grupo – la numeración de los elementos en cada grupo comienza desde el inicio según la configuración establecida
• Un número por grupo – a todos los elementos de un grupo se les asigna el mismo número. Los grupos se numeran según la configuración establecida
• Numeración continua con ordenación por parámetro (Ascendente) – los elementos se ordenan por valor ascendente del parámetro de agrupación y se numeran según la configuración establecida
• Numeración continua con ordenación por parámetro (Descendente) – los elementos se ordenan por valor descendente del parámetro de agrupación y se numeran según la configuración establecida

Si en la configuración de la tabla la opción "Detallar cada ejemplar" está deshabilitada, la agrupación por parámetro no estará disponible, ya que en este caso los elementos ya están agrupados.

Por ejemplo, rellenemos el valor del parámetro "Marca" de los elementos, agrupándolos por el parámetro "Longitud". En todos los casos, el valor inicial y el paso son "1", y la dirección de numeración es "Ascendente":

• Numeración en cada grupo

• Un número por grupo

• Numeración continua con ordenación por parámetro (Ascendente)

• Numeración continua con ordenación por parámetro (Descendente)

Si antes de ejecutar el complemento se seleccionaron filas en la tabla, en la parte inferior de la ventana estará disponible la opción Numerar sólo filas seleccionadas, con la cual la numeración se aplicará únicamente a los elementos de dichas filas.

Ejecutar – realiza la numeración según la configuración.

Limpiar – borra el valor del parámetro especificado en todos los elementos de la tabla.

La limpieza del parámetro se aplica a todos los elementos de la tabla, independientemente de la configuración de filtrado. Esto significa que, por ejemplo, si en la tabla hay 10 columnas pero el filtro muestra solo 5, el parámetro se limpiará en las 10 columnas.

EJECUCIÓN EN UNA VISTA QUE NO ES UNA TABLA DE PLANIFICACIÓN

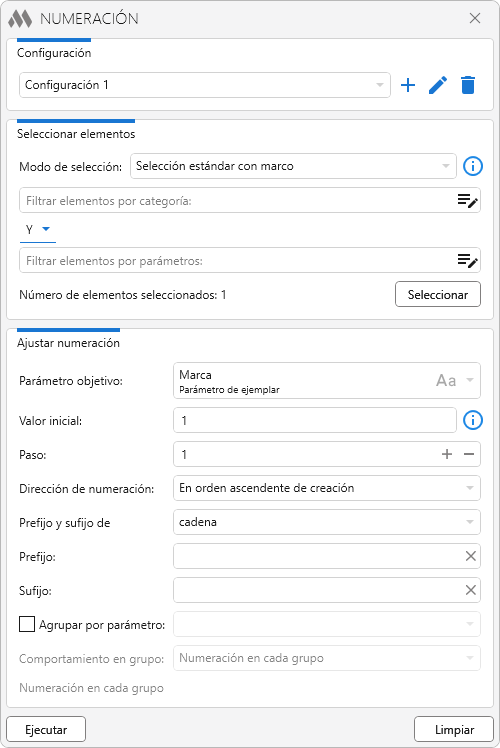

La ventana del complemento consta de tres grupos: configuración, selección de elementos y ajustes de numeración:

En la parte superior de la ventana se encuentra una lista desplegable de configuraciones, a la derecha de la cual están disponibles los siguientes botones:

– crear nueva configuración
– editar el nombre de la configuración actual
– eliminar la configuración actual.

Lo primero que se debe hacer es configurar la selección y elegir los elementos que se numerarán.

Modo de selección – opción de selección de elementos en la vista actual:

• Selección estándar con marco – selección de elementos en la vista actual con un marco, confirmada al hacer clic en el botón "Hecho". En este modo, la dirección de numeración tiene diez variantes: según el orden de creación y según la disposición de los elementos.
• Selección secuencial – selección de cada elemento en el orden en que se numerarán. En este modo, la dirección de numeración puede ser ascendente o descendente. La selección termina con la tecla Esc.
• Intersección con curva – selección de una curva (es necesario dibujar previamente una línea de modelo o una línea de detalle en la vista actual). Los elementos a numerar se seleccionan encontrando la intersección de la curva con la geometría de los elementos proyectada en el plano de la vista. En este modo, la dirección de numeración puede ser ascendente o descendente.

Los elementos a numerar se pueden filtrar mediante el filtro de elementos . Es posible definir tanto categorías como parámetros por los cuales se seleccionarán los elementos.

Seleccionar – selecciona los elementos en la vista actual según el modo elegido.

Después de hacer clic en Seleccionar y elegir los elementos, se mostrará Número de elementos seleccionados: n y estarán disponibles los ajustes de numeración:

Parámetro objetivo  – parámetro en el que se grabará el número. El complemento solo puede procesar parámetros de tipo texto o numérico. La lista de parámetros se completa después de elegir los elementos y solo incluye parámetros presentes en todos ellos (la verificación se hace por nombre de parámetro). Si el parámetro es numérico, a la derecha aparecerá "123", y en ese caso solo es posible numeración numérica. Si es de tipo texto, aparecerá "Aa", y en ese caso es posible numeración numérica o alfabética.

Valor inicial – valor desde el cual comenzará la numeración. Puede ser número o letra, entero o decimal, positivo o negativo, y con ceros a la izquierda (más detalles en la ventana del complemento).

Al indicar una letra como valor inicial, se activa el botón de selección de alfabeto, que permite elegir entre los siguientes idiomas: ruso, inglés, ucraniano y personalizado.

Paso – valor del incremento de la numeración, que puede ser entero o decimal.

Dirección de numeración – define la dirección de la numeración según el modo de selección de elementos.

Si el Parámetro objetivo es de tipo texto, se activa la opción de añadir prefijo y sufijo a los números generados.

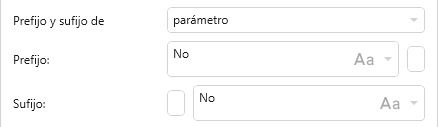

Prefijo y Sufijo de cadena/parámetro – define el modo de asignación del prefijo/sufijo. Si se selecciona cadena, los valores se introducen manualmente en los campos correspondientes. Si se selecciona parámetro, aparecen listas desplegables de parámetros y campos para el separador:

Prefijo/Sufijo – define respectivamente el prefijo y/o sufijo del número.

Agrupar por parámetro: – opción que permite numerar los elementos en función de su agrupación por un valor de parámetro.

Existen cuatro variantes de Comportamiento en grupo:

• Numeración en cada grupo – la numeración comienza desde el inicio dentro de cada grupo según la configuración establecida
• Un número por grupo – todos los elementos de un grupo reciben el mismo número. Los grupos se numeran según la configuración establecida
• Numeración continua con ordenación por parámetro (Ascendente) – los elementos se ordenan por valor ascendente del parámetro de agrupación y se numeran según la configuración establecida
• Numeración continua con ordenación por parámetro (Descendente) – los elementos se ordenan por valor descendente del parámetro de agrupación y se numeran según la configuración establecida

Ejecutar – realiza la numeración según la configuración.

Limpiar – borra el valor del parámetro en todos los elementos seleccionados.

---

Si un elemento está en un grupo, se comprueba si es posible cambiar el parámetro sin desagrupar. El parámetro se podrá cambiar sin desagrupar si:

• es el parámetro del sistema "Marca"
• es un parámetro compartido de proyecto con la propiedad "Los valores pueden variar por ejemplares de grupo"
• es un parámetro de tipo.
