Nummerierung

---

Symbol

---

Beschreibung

Bei der Arbeit in einer Ansicht, die keine Spezifikation ist, kann die Nummerierungsrichtung je nach Position der Elemente angegeben oder eine Nummerierung in der Reihenfolge der Erstellung der Elemente hinzugefügt werden. Bei der Arbeit in einer Spezifikation fügt das Plugin eine Nummerierung in der Reihenfolge der Anordnung der Elemente in der Spezifikation hinzu (unter Berücksichtigung der Sortierung). Es besteht die Möglichkeit, ein Präfix und ein Suffix für die Nummer festzulegen.

---

Verwandte Nachrichten und Artikel

• Neues Revit-Plugin: Nummerierung der Reihenfolge
• Revit. Nummerierung 3.0
• Revit. Nummerierung. Neuer Nummerierungsalgorithmus für Spezifikationen
• Revit. Nummerierung. Zwei Nummerierungsalgorithmen in Spezifikationen
• Revit. Nummerierung 5.0
• Revit. Nummerierung 6.0. Konfigurationen, Gruppierung nach Parametern und weitere Funktionen

---

Verwendung

Das Plugin arbeitet in zwei Modi, abhängig vom Ansichtstyp:

Start in der Spezifikationsansicht
Start in einer Ansicht, die keine Spezifikation ist

Start in der Spezifikationsansicht

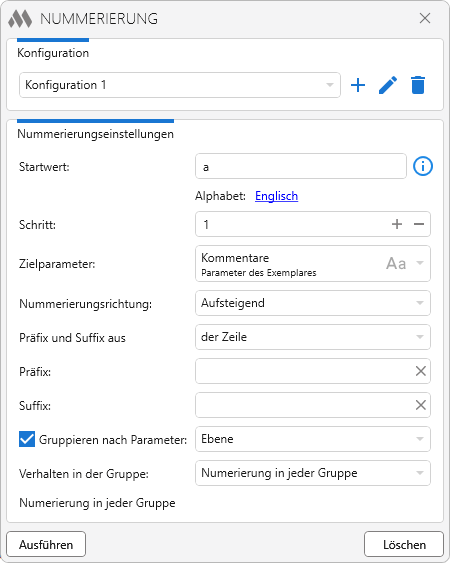

Das Pluginfenster besteht aus zwei Gruppen – Konfiguration und Nummerierungseinstellungen:

Im oberen Teil des Pluginfensters befindet sich eine Dropdown-Liste mit Konfigurationen, rechts daneben stehen die folgenden Schaltflächen zur Verfügung:

– neue Konfiguration erstellen
– aktuellen Konfigurationsnamen bearbeiten
– aktuelle Konfiguration löschen.

Der untere Teil des Pluginfensters enthält die Nummerierungseinstellungen:

Startwert – der Wert, ab dem die Nummerierung beginnt. Abhängig vom Datentyp des Zielparameters kann der Startwert eine Zahl oder ein Buchstabe sein.

Die Startzahl kann ganzzahlig oder gebrochen, positiv oder negativ sein, und es können führende Nullen hinzugefügt werden. Detaillierte Eigenschaften des Startwerts sind im Pluginfenster beschrieben.

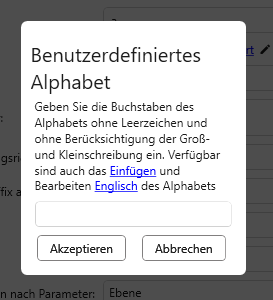

Wenn als Startwert ein Buchstabe angegeben wird, wird die Schaltfläche zur Auswahl des Alphabets verfügbar, mit der folgende Sprachen gewählt werden können: Russisch, Englisch, Ukrainisch sowie ein benutzerdefiniertes Alphabet. Bei der Auswahl eines benutzerdefinierten Alphabets muss dieses in einem speziellen Fenster definiert werden:

Das benutzerdefinierte Alphabet kann manuell eingegeben oder eingefügt und ein Alphabet einer der drei verfügbaren Sprachen bearbeitet werden.

Schritt – der Inkrementwert der Nummerierung, kann ganzzahlig oder gebrochen sein.

Zielparameter – der Parameter, in den die Nummer geschrieben wird. Das Plugin kann nur Parameter verarbeiten, die Zeichenfolgen- oder numerische Werte enthalten. Wenn der Parameter numerisch ist, wird rechts neben seinem Namen "123" angezeigt, und für solche Parameter kann nur eine numerische Nummerierung verwendet werden. Wenn der Parameter ein Zeichenfolgendatentyp ist, wird "Aa" angezeigt, und in diesem Fall kann sowohl numerische als auch alphabetische Nummerierung verwendet werden.

Nummerierungsrichtung – Angabe der Richtung der Nummerierung – Aufsteigend oder Absteigend.

Wenn der ausgewählte Zielparameter ein Zeichenfolgendatentyp ist, wird die Option zum Hinzufügen eines Präfixes und Suffixes zu den erstellten Nummern verfügbar.

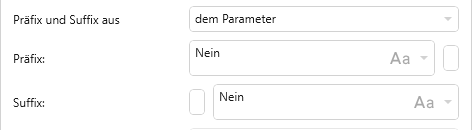

Präfix und Suffix aus der Zeile/dem Parameter – Auswahl der Methode zur Festlegung von Präfix/Suffix für die Nummer. Bei Auswahl aus einer der Zeile werden die Werte manuell in die entsprechenden Felder eingegeben. Bei Auswahl aus einem dem Parameter erscheinen Dropdown-Listen mit Parametern sowie Felder für das Eingeben eines Trennzeichens:

Präfix/Suffix – legt entsprechend das Präfix und/oder Suffix der Nummer fest.

Wenn in den Spezifikationseinstellungen die Eigenschaft „Für jedes Exemplar“ aktiviert ist, enthält die Parameterliste nur Exemplarparameter. Wenn die Eigenschaft „Für jedes Exemplar“ deaktiviert ist, enthält die Liste sowohl Exemplar- als auch Typ-Parameter.

Gruppierung nach Parameter: – Option, die es ermöglicht, Elemente gemäß ihrer Gruppierung nach den Werten des angegebenen Parameters zu nummerieren.

Es sind vier Varianten des Verhaltens in der Gruppe möglich:

• Nummerierung in jeder Gruppe – die Nummerierung der Elemente in jeder Gruppe beginnt entsprechend den festgelegten Nummerierungseinstellungen von vorne
• Eine Nummer pro Gruppe – allen Elementen einer Gruppe wird dieselbe Nummer zugewiesen. Die Gruppen werden gemäß den festgelegten Nummerierungseinstellungen nummeriert
• Fortlaufende Nummerierung mit Sortierung nach dem Parameter (aufsteigend) – die Elemente werden nach dem aufsteigenden Wert des Gruppierungsparameters sortiert und gemäß den festgelegten Nummerierungseinstellungen nummeriert
• Fortlaufende Nummerierung mit Sortierung nach dem Parameter (absteigend) – die Elemente werden nach dem absteigenden Wert des Gruppierungsparameters sortiert und gemäß den festgelegten Nummerierungseinstellungen nummeriert

Wenn in den Spezifikationseinstellungen die Eigenschaft „Jedes Exemplar aufgliedern“ deaktiviert ist, ist die Gruppierung nach Parameter nicht verfügbar, da die Elemente in diesem Fall bereits gruppiert sind.

Beispiel: Wir füllen den Wert des Parameters "Kennzeichen" der Elemente, indem wir sie nach dem Parameter "Länge" gruppieren. In allen Varianten beträgt der Startwert und der Schritt „1“, die Nummerierungsrichtung ist „Aufsteigend“:

• Nummerierung in jeder Gruppe

• Eine Nummer pro Gruppe

• Fortlaufende Nummerierung mit Sortierung nach Parameter (aufsteigend)

• Fortlaufende Nummerierung mit Sortierung nach Parameter absteigend)

Wenn vor dem Start des Plugins Zeilen in der Spezifikation ausgewählt wurden, ist im unteren Bereich des Fensters die Option Nur ausgewählte Zeilen nummerieren verfügbar. Wenn diese aktiviert ist, wird die Nummerierung nur für die Elemente der ausgewählten Zeilen ausgeführt.

Ausführen – führt die Nummerierung gemäß den Einstellungen aus.

Löschen – löscht den angegebenen Parameter bei allen Elementen der Spezifikation.

Das Löschen des Parameters erfolgt bei allen Elementen der Spezifikation, unabhängig von den Filtereinstellungen. Das bedeutet, dass zum Beispiel, wenn in der Spezifikation 10 Stützen dargestellt sind, aber mit den Filtereinstellungen nur 5 Stützen angezeigt werden, der Parameter bei allen 10 Stützen gelöscht wird!

START IN EINER ANSICHT, DIE KEINE SPEZIFIKATION IST

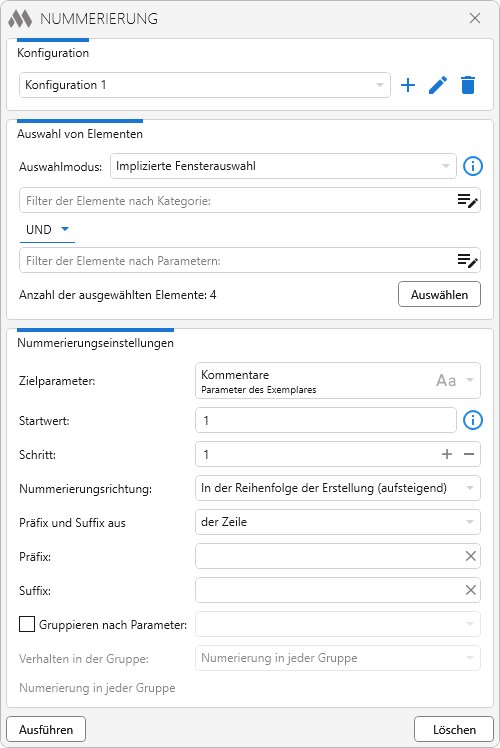

Das Pluginfenster besteht aus drei Gruppen – Konfiguration, Auswahl der Elemente und Nummerierungseinstellungen:

Im oberen Teil des Pluginfensters befindet sich eine Dropdown-Liste mit Konfigurationen, rechts daneben stehen die folgenden Schaltflächen zur Verfügung:

– neue Konfiguration erstellen
– aktuellen Konfigurationsnamen bearbeiten
– aktuelle Konfiguration löschen.

Zunächst muss die Auswahl konfiguriert und eine Auswahl der Elemente für die anschließende Nummerierung getroffen werden.

Auswahlmodus – Auswahlmodus der Elemente in der aktuellen Ansicht:

• Implizierte Fensterauswahl – Auswahl von Elementen in der aktuellen Ansicht mit einem Rahmen, bestätigt durch Klicken auf die Schaltfläche "Fertig". Bei diesem Modus hat die Nummerierungsrichtung zehn Varianten – in der Reihenfolge der Erstellung und nach der Position der Elemente.
• Sequentielle Auswahl – Auswahl jedes Elements für die Nummerierung in der Reihenfolge, in der die Nummerierung durchgeführt wird. Bei diesem Modus kann die Nummerierungsrichtung aufsteigend oder absteigend sein. Der Auswahlvorgang wird mit der Esc-Taste beendet.
• Schnittpunkt mit einer Kurve – Auswahl einer Kurve (Modelllinie oder Detaillinie muss zuvor in der aktuellen Ansicht gezeichnet werden). Elemente zur Nummerierung werden durch das Schneiden der Kurve mit der Geometrie der Elemente in der aktuellen Ansicht mit Projektion auf die Ansichtsebene ausgewählt. Bei diesem Modus kann die Nummerierungsrichtung aufsteigend oder absteigend sein.

Die zu nummerierenden Elemente können mithilfe des Elementfilters gefiltert werden. Dabei können sowohl Kategorien der Elemente als auch Parameter festgelegt werden, nach denen die Elemente ausgewählt werden.

Auswählen – Auswahl der Elemente in der aktuellen Ansicht je nach ausgewähltem Auswahlmodus.

Nach dem Klicken auf die Schaltfläche Auswählen und der Auswahl der Elemente wird Anzahl der ausgewählten Elemente: n angezeigt, und die Nummerierungseinstellungen werden verfügbar:

Zielparameter – der Parameter, in den die Nummer geschrieben wird. Das Plugin kann nur Parameter verarbeiten, die Zeichenfolgen- oder numerische Werte enthalten. Die Parameterliste wird nach Auswahl der zu verarbeitenden Elemente gefüllt. Die Liste wird nur mit Parametern gefüllt, die bei jedem ausgewählten Element vorhanden sind (Überprüfung erfolgt anhand des Parameternamens). Wenn der Parameter numerisch ist, wird rechts neben seinem Namen "123" angezeigt, und für solche Parameter kann nur eine numerische Nummerierung verwendet werden. Wenn der Parameter ein Zeichenfolgendatentyp ist, wird "Aa" angezeigt, und in diesem Fall kann sowohl numerische als auch alphabetische Nummerierung verwendet werden.

Startwert – der Wert, ab dem die Nummerierung beginnt. Abhängig vom Datentyp des Zielparameters kann der Startwert eine Zahl oder ein Buchstabe sein. Die Startzahl kann ganzzahlig oder gebrochen, positiv oder negativ sein, und es können führende Nullen hinzugefügt werden (weitere Details dazu können im Pluginfenster gelesen werden).

Wenn als Startwert ein Buchstabe angegeben wird, wird die Schaltfläche zur Auswahl des Alphabets verfügbar, mit der folgende Sprachen gewählt werden können: Russisch, Englisch, Ukrainisch sowie ein benutzerdefiniertes Alphabet.

Schritt – der Inkrementwert der Nummerierung, kann ganzzahlig oder gebrochen sein.

Nummerierungsrichtung – Angabe der Richtung der Nummerierung je nach Auswahlmodus der Elemente.

Wenn der ausgewählte Zielparameter ein Zeichenfolgendatentyp ist, wird die Option zum Hinzufügen eines Präfixes und Suffixes zu den erstellten Nummern verfügbar.

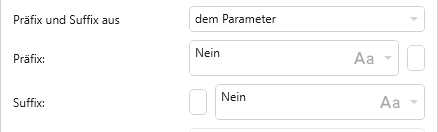

Präfix und Suffix aus der Zeile/dem Parameter – Auswahl der Methode zur Festlegung von Präfix/Suffix für die Nummer. Bei Auswahl aus einer der Zeile werden die Werte manuell in die entsprechenden Felder eingegeben. Bei Auswahl aus einem dem Parameter erscheinen Dropdown-Listen mit Parametern sowie Felder für das Eingeben eines Trennzeichens:

Präfix/Suffix – legt entsprechend das Präfix und/oder Suffix der Nummer fest.

Gruppierung nach Parameter: – Option, die es ermöglicht, Elemente gemäß ihrer Gruppierung nach dem Wert des angegebenen Parameters zu nummerieren.

Es sind vier Varianten des Verhaltens in der Gruppe möglich:

• Nummerierung in jeder Gruppe – die Nummerierung der Elemente in jeder Gruppe beginnt entsprechend den festgelegten Nummerierungseinstellungen von vorne
• Eine Nummer pro Gruppe – allen Elementen einer Gruppe wird dieselbe Nummer zugewiesen. Die Gruppen werden gemäß den festgelegten Nummerierungseinstellungen nummeriert
• Fortlaufende Nummerierung mit Sortierung nach dem Parameter (aufsteigend) – die Elemente werden nach dem aufsteigenden Wert des Gruppierungsparameters sortiert und gemäß den festgelegten Nummerierungseinstellungen nummeriert
• Fortlaufende Nummerierung mit Sortierung nach dem Parameter (absteigend) – die Elemente werden nach dem absteigenden Wert des Gruppierungsparameters sortiert und gemäß den festgelegten Nummerierungseinstellungen nummeriert

Fortlaufende Nummerierung mit Sortierung nach Parameter (absteigend) – die Elemente werden nach dem absteigenden Wert des Gruppierungsparameters sortiert und gemäß den festgelegten Nummerierungseinstellungen nummeriert

Ausführen – führt die.
