编号

图标

描述

在非明细表视图中，可以根据元素的位置指定编号方向，或按照元素的创建顺序添加编号。在明细表视图中，插件会根据明细表中的元素位置（考虑排序）添加编号。可以为编号设置前缀和后缀。

相关新闻和文章

• Revit 新插件：顺序标记
• Revit. 编号 3.0
• Revit. 编号. 明细表编号新算法
• Revit. 编号. 明细表中的两种编号算法
• Revit. 编号 5.0
• Revit. 编号 6.0. 配置、按参数分组及其他功能

使用方法

插件根据视图类型在两种模式下工作：

在明细表视图中运行

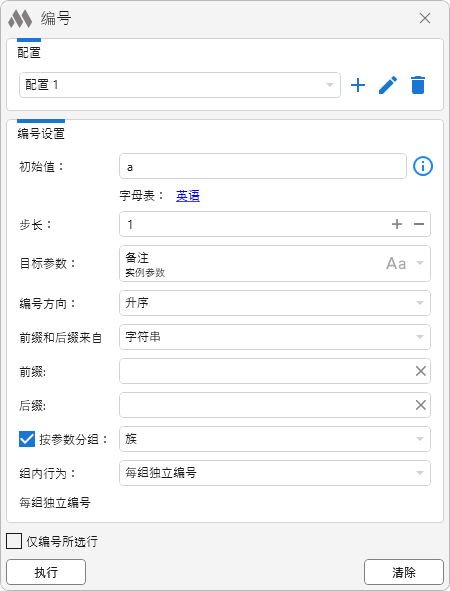

插件窗口由两部分组成 —— 配置和编号设置：

窗口上方是配置的下拉列表，其右侧有以下按钮：

窗口下方是编号设置：

初始值 – 开始编号的初始值。根据目标参数的数据类型，初始值可以是数字或字母。

初始数字可以是整数、小数、正数或负数，并且可以添加前导零。初始值的详细特性在插件窗口中有说明。

如果初始值为字母，将会启用字母表选择按钮，可以选择以下语言：俄语、英语、乌克兰语，以及自定义字母表。选择自定义字母表时，需要在专用窗口中设置：

自定义字母表可以手动输入，也可以在现有的三种字母表基础上进行插入和编辑。

步长 – 编号的增量值，可以是整数或小数。

目标参数 – 存储编号的参数。插件只能处理包含字符串或数字值的参数。如果参数是数字类型，其名称右侧会显示 "123"，此时只能使用数字编号。如果参数是字符串类型，则会显示 "Aa"，此时既可以使用数字编号，也可以使用字母编号。

编号方向 – 指定编号的方向 —— 升序或降序。

如果所选的目标参数是字符串类型，则可以为编号添加前缀和后缀。

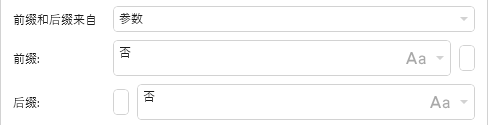

前缀 和 后缀来源 字符串/参数 – 选择前缀/后缀的设置方式。如果选择字符串，则在相应字段中手动输入。如果选择参数，则会出现参数下拉列表，以及可输入分隔符的字段：

前缀/后缀 – 分别设置编号的前缀和/或后缀。

如果在明细表设置中启用了“逐项列出每个实例”，参数列表中将只包含实例参数。如果未启用“逐项列出每个实例”，则参数列表中将包含实例参数和类型参数。

按参数分组 – 根据指定参数的值对元素分组进行编号。

组内行为有四种选项：

• 每组重新编号 – 每组元素的编号从头开始，遵循已设置的编号规则
• 每组一个编号 – 属于同一组的所有元素都会获得相同的编号。组的编号遵循已设置的编号规则
• 按参数排序连续编号（升序）– 元素按分组参数值升序排序，并根据设置的规则编号
• 按参数排序连续编号（降序）– 元素按分组参数值降序排序，并根据设置的规则编号

如果在明细表设置中禁用了“每个实例”，则无法使用按参数分组，因为此时元素已经被分组。

例如，可以按“长度”参数对元素分组，并填写“标记”参数。在所有示例中，初始值和步长为 "1"，编号方向为“升序”：

• 每组重新编号

• 每组一个编号

• 按参数升序的连续编号

• 按参数降序的连续编号

如果在运行插件前选择了明细表中的行，则窗口下方会启用 仅编号所选行 选项。启用后，插件将仅对所选行的元素进行编号。

执行 – 按照设置执行编号。

清除 – 清除明细表中所有元素的指定参数。

清除参数会影响明细表中的所有元素，而不受过滤设置限制。例如，如果明细表中有 10 根柱子，而过滤条件下仅显示 5 根，那么清除操作仍会作用于全部 10 根柱子！

在非明细表视图中运行

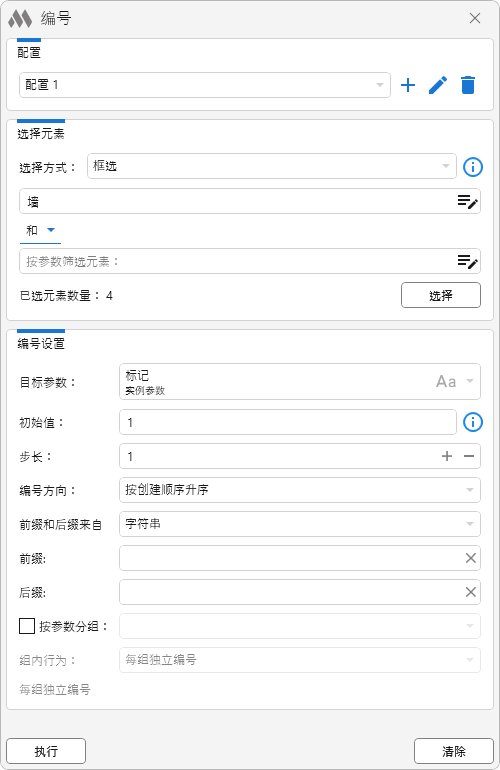

插件窗口由三部分组成 —— 配置、元素选择和编号设置：

窗口上方是配置的下拉列表，其右侧有以下按钮：

首先需要设置选择方式，并选择要编号的元素。

选择方式 – 在当前视图中选择元素的方式：

• 框选 – 在当前视图中框选元素，并通过点击“完成”按钮确认。此方式下有十种编号方向 —— 按创建顺序或元素位置。
• 顺序选择 – 按希望的编号顺序逐个选择元素。此方式下编号方向可以是升序或降序。按 Esc 键结束选择。
• 与曲线相交 – 选择一条曲线（需事先在当前视图中绘制模型线或详图线）。插件将根据曲线与元素几何的交点选择编号元素。此方式下编号方向可以是升序或降序。

可使用元素过滤器 进一步筛选要编号的元素，可以按类别或参数进行过滤。

选择 – 根据所选方式在当前视图中选择元素。

点击选择并选中元素后，将显示已选择元素数量: n，此时编号设置可用：

目标参数 – 存储编号的参数。插件只能处理包含字符串或数字值的参数。参数列表在选择元素后生成，只包含所有选中元素共有的参数。如果参数是数字类型，其名称右侧会显示 "123"，此时只能使用数字编号。如果是字符串类型，则会显示 "Aa"，此时既可使用数字编号，也可使用字母编号。

初始值 – 开始编号的初始值。根据目标参数的数据类型，可以是数字或字母。初始数字可以是整数、小数、正数或负数，并且可以添加前导零（详情见插件窗口）。

如果初始值为字母，将会启用字母表选择按钮，可以选择以下语言：俄语、英语、乌克兰语，以及自定义字母表。

步长 – 编号的增量值，可以是整数或小数。

编号方向 – 根据元素选择方式指定编号方向。

如果所选的目标参数是字符串类型，则可以为编号添加前缀和后缀。

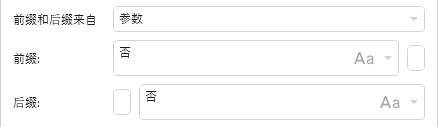

前缀 和 后缀来源 字符串/参数 – 选择前缀/后缀的设置方式。如果选择字符串，则在相应字段中手动输入。如果选择参数，则会出现参数下拉列表，以及可输入分隔符的字段：

前缀/后缀 – 分别设置编号的前缀和/或后缀。

按参数分组 – 根据指定参数的值对元素分组进行编号。

组内行为有四种选项：

• 每组重新编号 – 每组元素的编号从头开始，遵循已设置的编号规则
• 每组一个编号 – 属于同一组的所有元素都会获得相同的编号。组的编号遵循已设置的编号规则
• 按参数排序连续编号（升序） – 元素按分组参数值升序排序，并根据设置的规则编号
• 按参数排序连续编号（降序）– 元素按分组参数值降序排序，并根据设置的规则编号

执行 – 按照设置执行编号。

清除 – 清除所选元素的指定参数。

如果元素位于组中，将检查是否可以在不解组的情况下修改参数。以下情况无需解组即可修改：

• 系统参数“标记”
• 启用了“组实例可变值”的项目共享参数
• 类型参数
