Análisis, agrupamiento y refuerzo de pilares según condiciones especificadas
Icono
Descripción
El complemento permite procesar tanto pilares seleccionados individualmente como todas las pilares de la vista o del documento. El refuerzo se realiza teniendo en cuenta la disposición relativa de las pilares unas sobre otras. El refuerzo transversal puede configurarse utilizando diferentes variantes de formas de barras de refuerzo. El complemento puede funcionar incluso en una plantilla vacía.
Uso

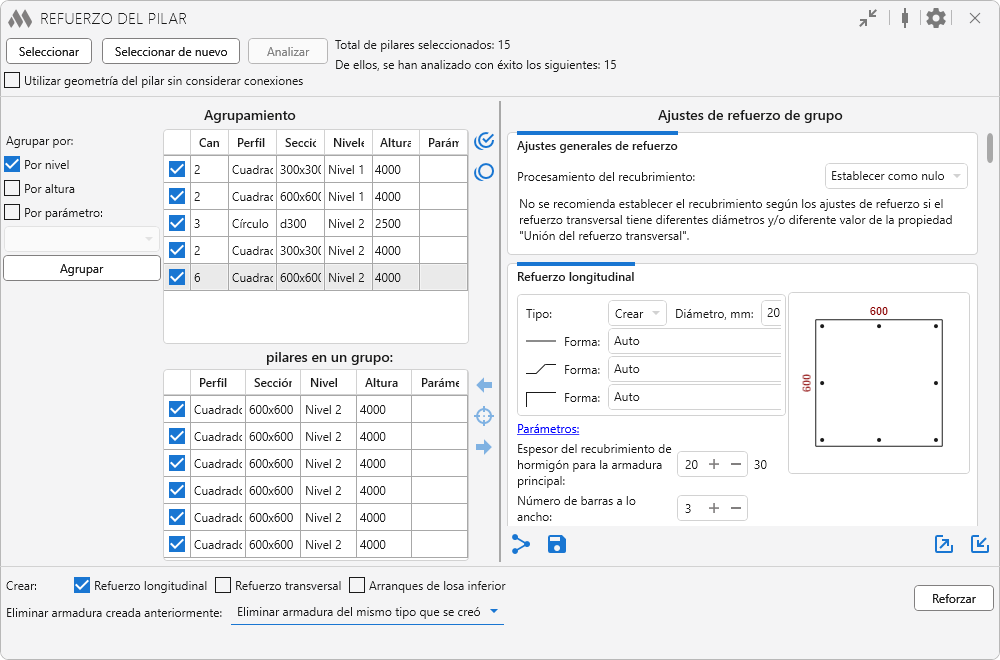

La ventana principal del complemento se divide en tres zonas: selección y análisis, agrupación y ajustes de refuerzo para grupos. En la parte inferior de la ventana se encuentran los ajustes finales y el botón para iniciar el proceso de refuerzo.
En el encabezado de la ventana están disponibles las siguientes opciones:
.png)
– contrae el contenido de la ventana
.png)

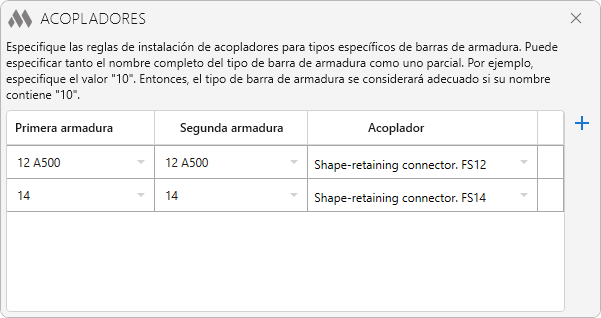

– abre la ventana para definir las reglas de colocación de conectores de barras de refuerzo:
Las listas desplegables de esta ventana se rellenan con las formas del documento abierto actual. Se añade una nueva regla al pulsar el botón
, y la regla añadida puede eliminarse con el botón
, que aparece al pasar el cursor sobre la fila correspondiente en la tabla.
.png)

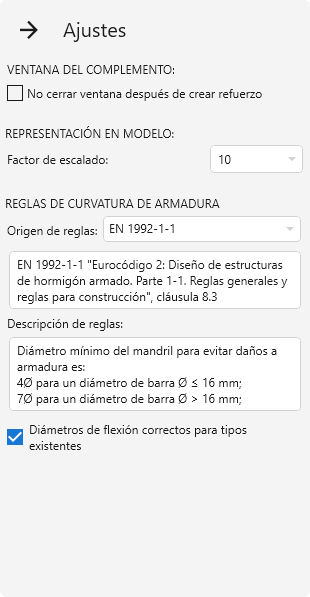

– Ajustes generales del complemento:
Factor de escalado – opción para seleccionar la escala del comando Mostrar en el modelo la pilar seleccionada en la lista (descrito más adelante).
En el grupo Reglas de doblado de armadura se selecciona la normativa para los doblados de las barras: SP 63.13330.2018 o EN 1992-1-1. A continuación se muestra la descripción de las reglas de la norma seleccionada.
Si la opción Diámetros de flexión correctos para tipos existentes está activada y durante el trabajo se encuentran tipos adecuados de barras de refuerzo, sus diámetros de doblado serán verificados y corregidos según la norma seleccionada. Al crear nuevos tipos de barras, en caso de no encontrar tipos adecuados, la comprobación y asignación de los diámetros se realiza siempre.
SELECCIÓN Y ANÁLISIS
El trabajo con el complemento comienza con la selección de las pilares que se van a reforzar. Para ello, pulse el botón Seleccionar y elija una de las opciones en la lista desplegable: Seleccionar pilares, Seleccionar todas pilares en vista actual o Seleccionar todas pilares del proyecto.
Solo se incluyen en el filtro de selección las pilares verticales. Además, la propiedad del tipo de familia de pilar "Material para comportamiento de modelo" debe tener el valor "Hormigón" o "Hormigón prefabricado". El número de pilares seleccionados se muestra en la parte superior de la ventana del complemento.
El botón Seleccionar de nuevo permite volver a seleccionar las pilares que fueron procesadas en la vista actual durante el uso anterior del complemento.
A continuación, es necesario ejecutar el análisis de los datos geométricos y paramétricos de las pilares seleccionados mediante el botón Analizar. El número de pilares analizados correctamente se muestra en la parte superior de la ventana.

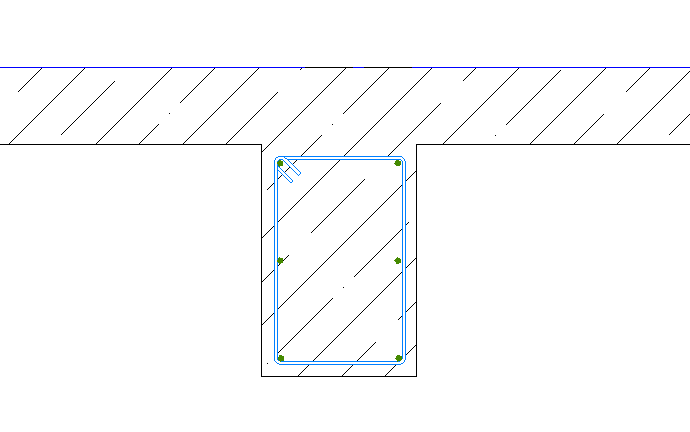

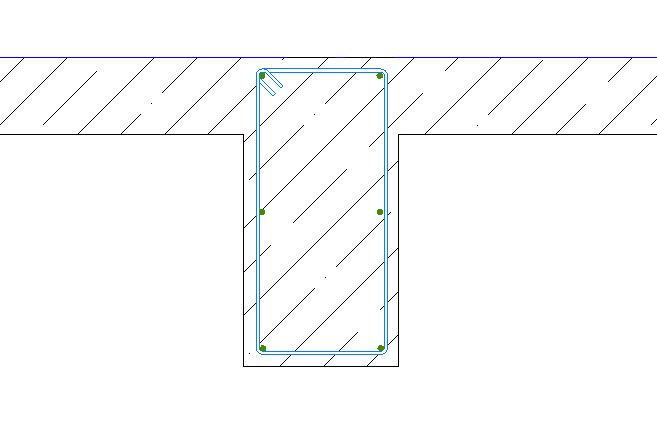

La opción Utilizar geometría del pilar sin considerar conexiones permite, en caso de unión transversal de pilares con otros elementos (por ejemplo, con muros), considerar para el refuerzo únicamente la geometría de las pilares. Tras activar o desactivar esta opción, es necesario volver a realizar el análisis y la agrupación posterior. Ejemplo de refuerzo con la opción desactivada:
con la opción activada:
AGRUPACIÓN
El siguiente paso es agrupar las pilares analizados correctamente según criterios mediante el botón Agrupar en la parte izquierda de la ventana. Todas las pilares se agrupan obligatoriamente por tipo y tamaño de la sección transversal. Adicionalmente, pueden agruparse Por nivel, Por altura y Por parámetro seleccionado en la lista desplegable.

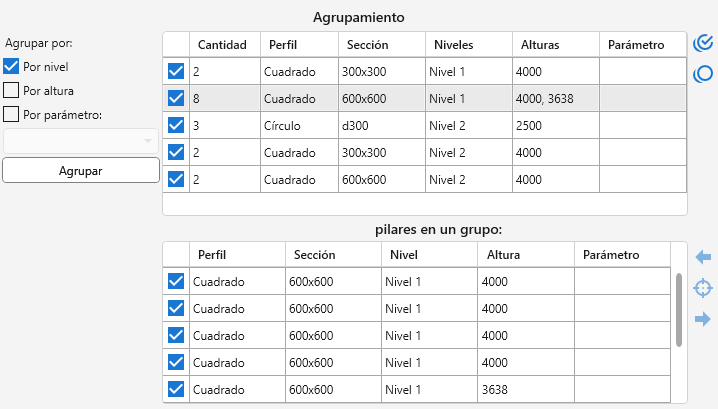

En la zona de agrupación hay dos tablas. La superior muestra los grupos de pilares. Para cada grupo, por defecto se marca una casilla indicando que debe ejecutarse el refuerzo para dicho grupo. A la derecha de la lista se encuentran los botones para seleccionar todos los grupos
y deseleccionar todos los grupos .
La lista inferior muestra las pilares del grupo seleccionado en la tabla superior. Para cada pilar, por defecto se marca una casilla indicando que debe ejecutarse el refuerzo. Con los botones situados a la derecha se puede mostrar en el modelo la pilar seleccionada
, así como la pilar anterior
y la siguiente
de la lista.
AJUSTES DE REFUERZO PARA EL GRUPO
Los ajustes se configuran para un grupo específico de pilares seleccionado en la lista de grupos en la parte izquierda de la ventana. En la parte derecha de cada grupo de ajustes se encuentra un campo de vista previa de la sección de la pilar conforme a los ajustes actuales.

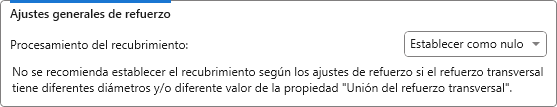

En este grupo se define el modo de tratamiento del recubrimiento en las pilares procesados.
No se recomienda establecer el recubrimiento según los ajustes de refuerzo si el refuerzo transversal tiene diferentes diámetros y/o diferentes valores de la propiedad "Unión del refuerzo transversal".

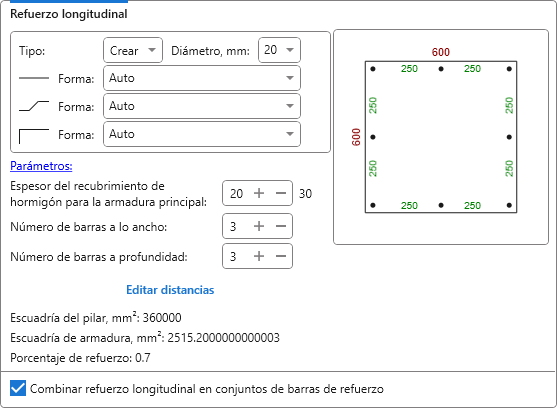

En este grupo se definen los ajustes del refuerzo longitudinal: tipo y forma de la barra, espesor del recubrimiento de hormigón para el refuerzo principal y número de barras.

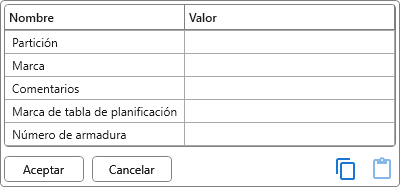

Para establecer valores de parámetros de texto para el refuerzo creado, está disponible el botón Parámetros, que abre un cuadro de diálogo. La lista de parámetros se completa según el documento actual:
Si las barras del documento actual contienen parámetros clave, en la parte inferior del cuadro de diálogo aparecerá una sección correspondiente donde podrá seleccionar los valores desde la lista desplegable.

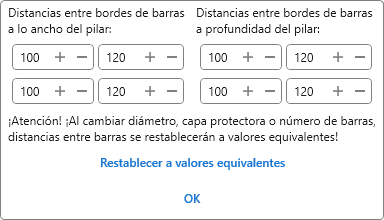

Al pasar el cursor sobre la vista previa se muestran las distancias entre las caras de las barras. Para pilares rectangulares y cuadradas, al pulsar Editar distancias se abre un cuadro de diálogo donde se puede indicar la distancia requerida tanto entre las caras de las barras (pilar izquierda) como entre los ejes de las barras (pilar derecha) para cada dirección.
Al modificar el diámetro, el recubrimiento o el número de barras, las distancias entre barras se restablecerán a valores equivalentes.
En la ventana del complemento se calculan automáticamente el área de la sección transversal de la pilar, el área de la sección transversal del refuerzo, el porcentaje de refuerzo y la posición del refuerzo principal respecto al borde de la pilar (según el centro de la barra).

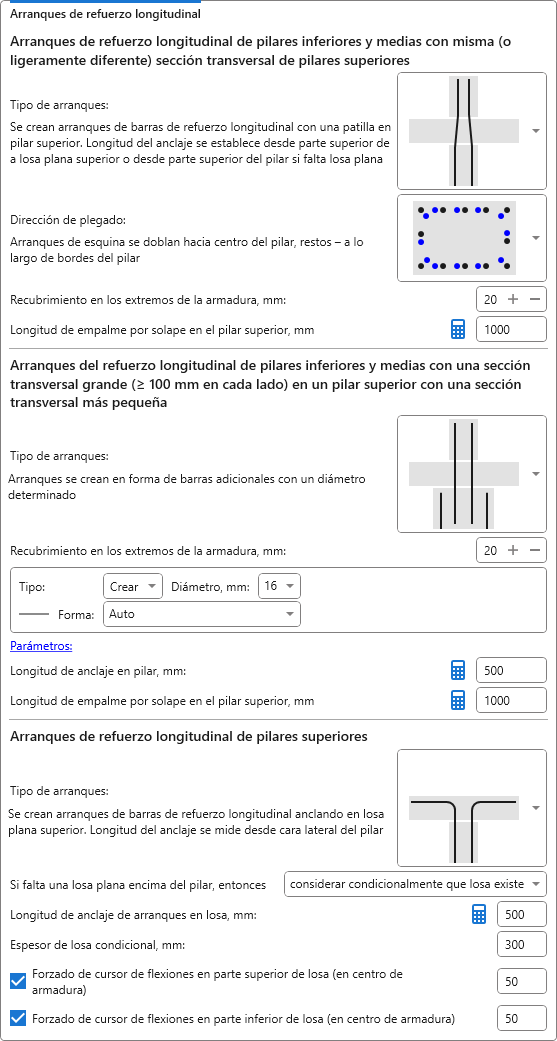

Los arranques del refuerzo longitudinal se configuran en función de la posición de las pilares y del tamaño de su sección transversal. En cada subgrupo de ajustes, en la lista desplegable se selecciona el tipo de arranques y se definen los ajustes correspondientes a dicho tipo.
- Arranques del refuerzo longitudinal de pilares inferiores e intermedias cuando la sección transversal de las pilares superiores es igual (o con una diferencia insignificante):
- no se crean arranques del refuerzo longitudinal. Las barras se recortan en la parte superior de la pilar conforme al valor establecido de Recubrimiento de armadura en los extremos.
- se crean arranques del refuerzo longitudinal con doblado hacia la pilar superior. La longitud de anclaje se mide desde la parte superior del forjado superior o desde la parte superior de la pilar en caso de ausencia de forjado. Hay seis variantes de dirección de doblado de los arranques disponibles en la lista desplegable.
Longitud de empalme por solape en el pilar superior puede calcularse pulsando

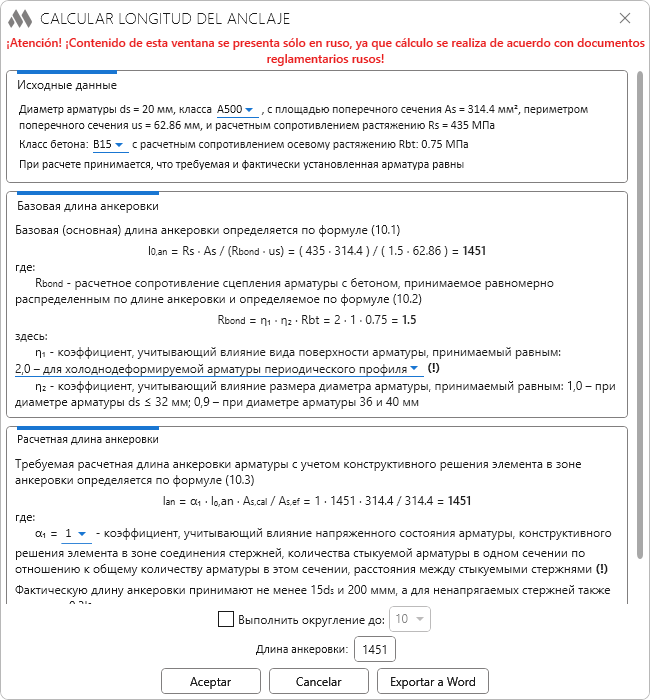

– se abrirá una ventana con el cálculo de la longitud de traslape según SP 63.13330.2018:
- se crean arranques rectos de barras de refuerzo longitudinal. La longitud de anclaje se mide desde la parte superior del forjado superior o desde la parte superior de la pilar en caso de ausencia de forjado y se calcula mediante .
Adicionalmente, para los arranques rectos puede activarse la opción que permite Instalar acopladores de armadura de barras de refuerzo conforme a las reglas indicadas en la ventana Acopladores. También está disponible la opción que permite Plegar parte inferior de barras rectas en la pilar superior. Ambas opciones se aplican únicamente en el caso de que las pilares procesadas tengan la misma sección transversal.
- Arranques del refuerzo longitudinal de pilares inferiores e intermedias con una sección transversal mayor (≥ 100 mm por cada lado) hacia una pilar superior con una sección transversal menor:
- no se crean arranques del refuerzo longitudinal. Las barras se recortan en la parte superior de la pilar conforme al valor establecido de Recubrimiento de armadura en los extremos.
- se crean arranques rectos de barras de refuerzo longitudinal. La longitud de anclaje se mide desde la parte superior del forjado superior o desde la parte superior de la pilar en caso de ausencia de forjado y se calcula mediante .
- se crean arranques en forma de barras adicionales del diámetro indicado. Longitud de anclaje en pilar y Longitud de empalme por solape en el pilar superior pueden calcularse mediante los botones correspondientes .
- Arranques del refuerzo longitudinal de pilares superiores:
- no se crean arranques del refuerzo longitudinal. Las barras se recortan en la parte superior de la pilar conforme al valor establecido de Recubrimiento de armadura en los extremos.
- se crean arranques rectos de barras de refuerzo longitudinal. La longitud del arranque se mide desde la parte superior del forjado superior o desde la parte superior de la pilar en caso de ausencia de forjado y se calcula mediante . Está disponible la posibilidad de definir la longitud del arranque desde la parte superior de la pilar, ignorando los forjados superiores, mediante la opción correspondiente.
- se crean arranques rectos de barras de refuerzo longitudinal con anclaje en el forjado superior. Longitud de anclaje de arranques en losa se mide desde la cara lateral de la pilar y se calcula mediante el botón . En el caso de que No exista losa sobre la pilar, puede seleccionarse una de las tres opciones en la lista desplegable: no crear arranques, crear arranques rectos, considerar convencionalmente que losa existe. Asimismo, es necesario indicar las referencias de los doblados del refuerzo respecto a la parte superior e inferior de la losa (según el centro de la barra).

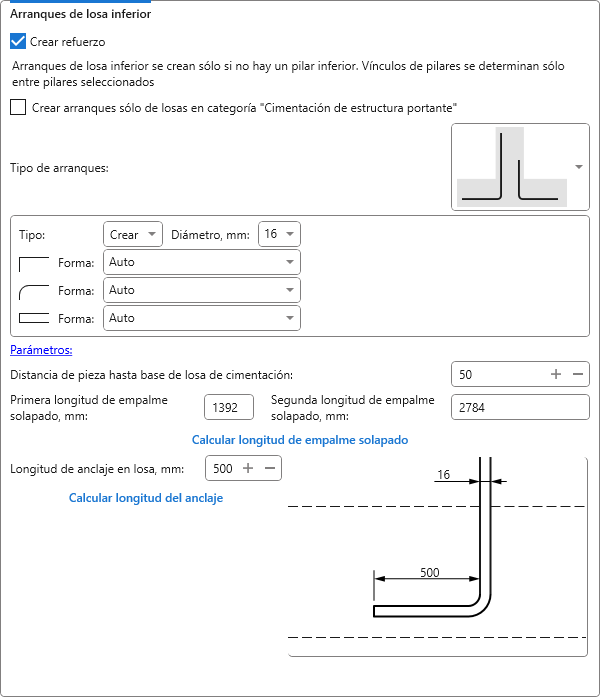

Crear refuerzo – permite activar la creación de arranques desde la losa inferior para el grupo actual de pilares.
Los arranques desde la losa inferior se crean únicamente si no existe una pilar inferior. Las relaciones entre pilares se determinan solo entre las pilares seleccionadas.
A continuación se encuentra la opción que permite Crear arranques solo desde de losas en categoría "Cimentación estructural".
En la lista desplegable hay seis tipos de arranques disponibles. Después de seleccionar el tipo necesario, se pueden definir los parámetros, el tipo, el diámetro y la forma de las barras de refuerzo, así como el desplazamiento de la pieza respecto a la base de la losa de cimentación.
Dependiendo del tipo de arranques, es necesario indicar una o dos longitudes de traslape, que pueden calcularse pulsando el botón Calcular longitud de empalme por solape – se abrirá una ventana con el cálculo de la longitud de traslape según SP 63.13330.2018. De manera análoga, se puede Calcular longitud de anclaje para determinados tipos de arranques.
Para el refuerzo transversal de pilares, el esquema de disposición y las formas del refuerzo transversal se configuran en grupos independientes.

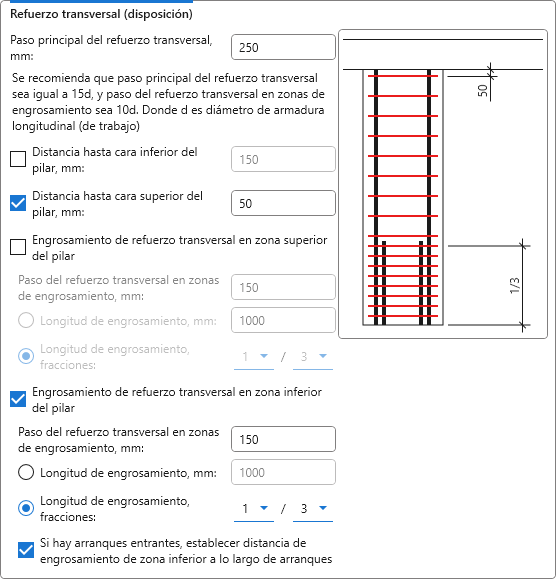

En los ajustes del esquema de disposición es necesario definir el paso principal del refuerzo transversal. Los recubrimientos desde las caras inferior y superior de la pilar pueden establecerse activando las opciones correspondientes.
La creación de zonas densificadas de refuerzo transversal en las partes superior e inferior de la pilar también se define marcando las opciones correspondientes. El paso del refuerzo transversal en las zonas densificadas se especifica por separado para cada zona. Longitud de la zona densificada puede establecerse como valor absoluto (en mm) o como fracción de la altura de la pilar. Para la zona inferior, si existen arranques entrantes, puede definirse la longitud de densificación en función de la longitud de los arranques.

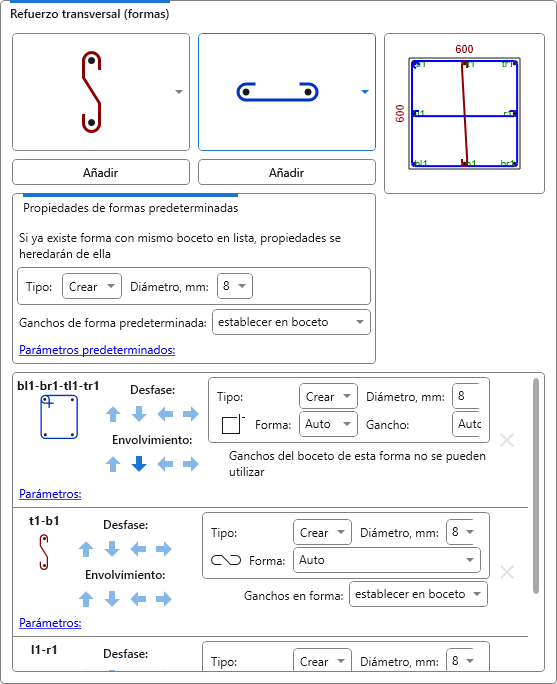

La composición del refuerzo transversal se realiza utilizando una lista determinada de formas. La lista de formas cambia en función del número de barras del refuerzo longitudinal. Para algunas formas puede modificarse el tipo de gancho: utilizar el gancho de Revit o crear el gancho como parte del croquis.
En el grupo de ajustes se presentan dos listas desplegables de formas – para la composición en ancho y profundidad en pilares rectangulares y cuadradas, y una lista – para pilares de sección circular. Debajo de las listas puede indicarse el tipo de ganchos, los parámetros, el diámetro y el tipo de barra de refuerzo que se establecerán por defecto para las formas añadidas de refuerzo transversal. Después de seleccionar una forma en la lista, es necesario pulsar el botón Añadir.
Las formas añadidas de refuerzo transversal aparecen en el campo de vista previa de la sección de la pilar y en la lista de formas añadidas.
Para cada una de las formas añadidas en la lista se puede indicar la forma, modificar los parámetros, el diámetro y el tipo de barra de refuerzo, así como el tipo de gancho, si es posible. Las formas de refuerzo transversal pueden desplazarse, modificarse en cuanto al número de barras abrazadas y eliminarse mediante los botones correspondientes situados junto a cada posición en la lista.

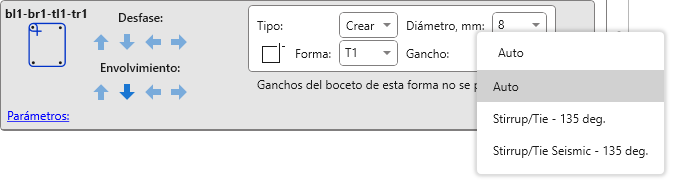

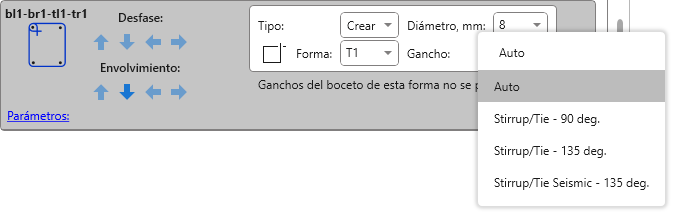

Para las formas que incluyen ganchos, puede seleccionarse adicionalmente el tipo de doblado del refuerzo en la lista desplegable Gancho. La lista de tipos de doblado disponibles dependerá de los Ajustes generales de refuerzo del documento actual.

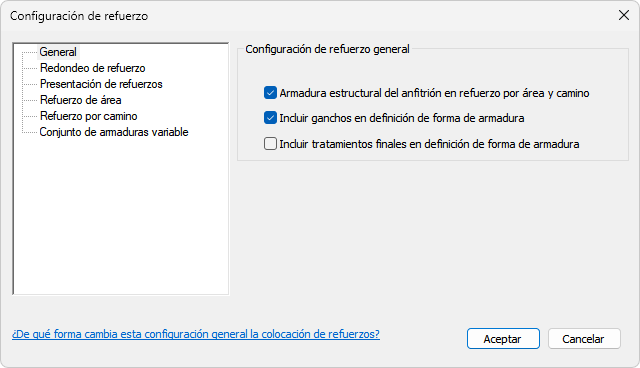

La opción "Incluir ganchos en definición de forma de armadura" solo puede modificarse antes de crear la primera barra de refuerzo en el documento actual.
Si la opción "Incluir ganchos en definición de forma de armadura" está activada, en la lista de doblados aparecerán únicamente los tipos de doblado cuyo ángulo sea compatible con la forma seleccionada:
Si la opción anterior está desactivada, en la lista de doblados aparecerán todos los tipos de doblado disponibles para la forma seleccionada:
En la parte inferior de la zona de ajustes de refuerzo se encuentran los siguientes botones:
.png)
– permite copiar los ajustes de refuerzo del grupo actual de pilares a todos los grupos marcados
– permite guardar los ajustes actuales de refuerzo como ajustes de refuerzo por defecto

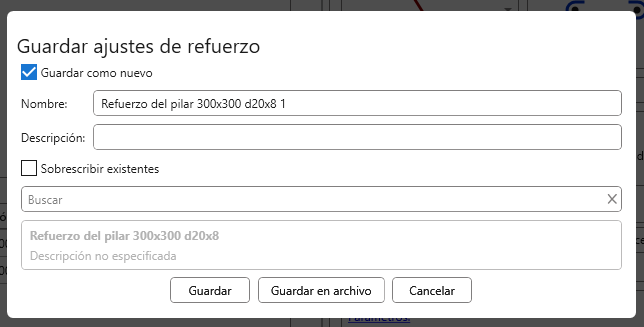

– permite exportar los ajustes actuales de refuerzo a un archivo xml o guardarlos en el repositorio de ajustes de refuerzo:
Para guardar los ajustes en un archivo xml, simplemente pulse el botón Guardar en archivo; el nombre de los ajustes podrá introducirse en la ventana del explorador que se abrirá.
Para guardar los ajustes actuales en el repositorio es necesario elegir una de las dos opciones de guardado:
- Guardar como nuevos – para guardar los ajustes actuales es necesario indicar el Nombre y la Descripción (opcional) de los ajustes.
- Sobrescribir existentes – los ajustes actuales se guardarán con el nombre de los ajustes previamente guardados seleccionados de la lista.
A continuación, para guardar los ajustes en el repositorio, pulse Guardar.

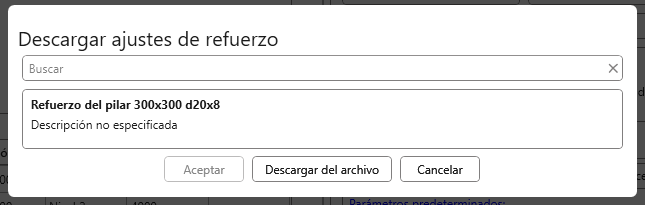

– permite cargar los ajustes de refuerzo desde un archivo xml previamente exportado o desde el repositorio de ajustes de refuerzo:
Para cargar los ajustes desde un archivo xml es necesario pulsar el botón Descargar del archivo. Para cargar los ajustes desde el repositorio es necesario seleccionar en la lista el ajuste requerido y pulsar Aceptar.
En la línea Crear: puede indicarse qué tipo de refuerzo se generará para los grupos de pilares marcados: Refuerzo longitudinal, Refuerzo transversal, Salientes de losa inferior.
Eliminar armadura creada anteriormente – esta opción permite eliminar el refuerzo creado por el complemento (el refuerzo del mismo tipo que se va a crear o todo el refuerzo creado previamente) en caso de que se haya definido su recreación.
El botón Reforzar inicia la creación del refuerzo de acuerdo con los ajustes establecidos para los grupos de pilares marcados.
