Desfase de cotas

Ícono

Descripción

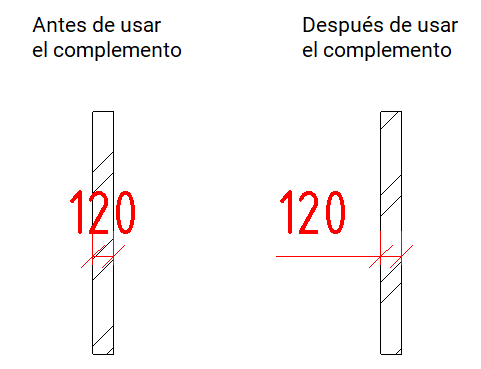

El Complemento supervisa todas las cotas que se crean y, en caso de que el texto de la cota se superponga con las líneas de cota, desplaza el texto hacia un lado.

Uso

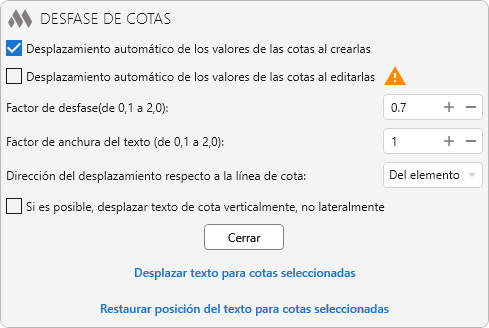

Al iniciar el complemento se abre una ventana de gestión del estado:

Al activar la casilla Desplazamiento automático de los valores de las cotas al crearlas, se habilita el seguimiento de todas las cotas creadas y, en caso de que el texto de la cota se superponga con las líneas de cota, el texto será desplazado hacia un lado.

El desplazamiento automático de los valores de las cotas no funciona en las ventanas desacopladas de Revit.

Si trabaja en Revit 2019-2020, antes de ejecutar el comando "Volver a cargar lo más reciente" en la pestaña "Colaborar", debe desactivar el complemento, ya que el desplazamiento del texto de la cota se aplicará también a las cotas obtenidas de los cambios cargados.

Al activar la casilla Desplazamiento automático de los valores de las cotas al editarlas, se habilita el seguimiento de todas las cotas existentes en el documento y, en caso de que al editar la cota (por ejemplo, al añadir nuevas líneas de cota) el texto se superponga con las líneas de cota, este será desplazado hacia un lado.

Debido a las limitaciones del Revit API, el complemento no procesa las cotas cuyo parámetro "Visualización de igualdad" esté definido como "Fórmula de igualdad".

Dirección del desplazamiento respecto a la línea de cota – dirección del desplazamiento del texto hacia arriba o hacia abajo respecto a la línea de cota. El vector de desplazamiento se determina en función del vector de la línea de cota, que en la mayoría de los casos está orientado de izquierda a derecha. Si el vector de la línea de cota está orientado de derecha a izquierda, el desplazamiento del texto se ejecutará en orden inverso.

Factor de anchura del texto – se utiliza para calcular el ancho del texto de la cota y determinar si es necesario desplazarlo en caso de que el ancho calculado por el programa difiera del ancho del texto dibujado por Revit.

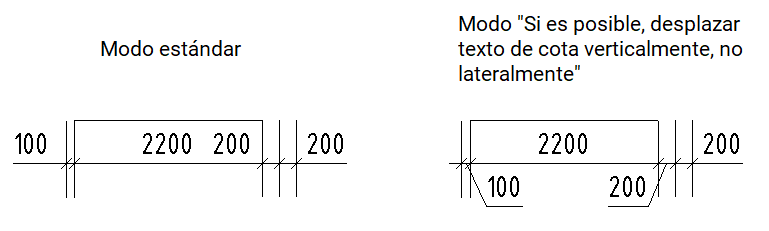

Si es posible, desplazar texto de cota verticalmente, no lateralmente – si para el texto de un segmento de cadena de cotas se requiere un desplazamiento y es posible hacerlo hacia un segmento vecino, entonces el texto se desplazará no solo hacia un lado, sino también hacia abajo:

El estado del complemento se guarda en la configuración y, en el siguiente inicio de Revit, se activará o desactivará automáticamente el seguimiento de las cotas creadas.

Si los tipos de cotas tienen el valor de la propiedad "Desfase de texto" en cero, en proyectos grandes el complemento puede tardar mucho tiempo en ejecutarse.

DESPLAZAR SELECCIONADAS

Ejecución del comando Desplazar texto para cotas seleccionadas

RESTAURAR

Ejecución del comando Restaurar posición del texto para cotas seleccionadas
