尺寸偏移

图标

描述

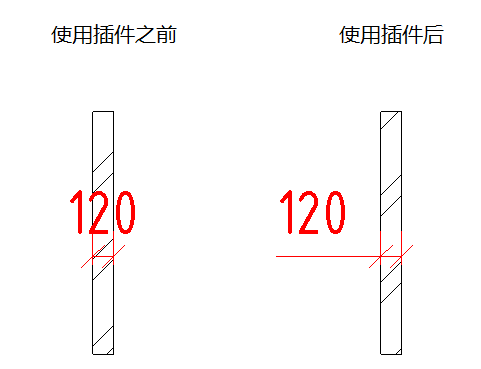

插件会监控所有新创建的标注，如果标注文字落在标注线上，则会将标注文字向旁边移动。

使用方法

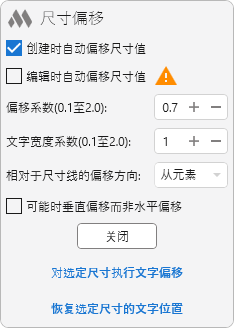

启动插件时，会打开状态管理窗口：

勾选 创建时自动偏移尺寸值 选项后，将会监控所有新创建的标注，如果标注文字落在标注线上，则文字会被移到一边。

在 Revit 的分离窗口中，自动偏移标注值不起作用。

如果您在 Revit 2019–2020 中工作，在执行“协作”选项卡中的“重新加载最新版本”命令之前，必须先禁用插件，因为偏移将会应用到从已加载更改中获得的标注！

勾选 编辑时自动偏移尺寸值 选项后，将会监控文档中所有现有标注，如果在编辑标注（例如添加新的标注线）时标注文字落在标注线上，则文字会被移到一边。

由于 Revit API 的限制，插件不会处理其属性“等分显示”设置为“等分公式”的标注。

相对于尺寸线的偏移方向 – 文本相对于标注线向上或向下的偏移方向。偏移向量是相对于标注线向量来确定的，大多数情况下标注线是从左到右。如果标注线向量是从右到左，则文本偏移将按相反的方向进行。

文字宽度系数 – 用于计算标注文字的宽度，并在程序计算的宽度与 Revit 绘制的文字宽度不一致时，确定是否需要进行偏移。

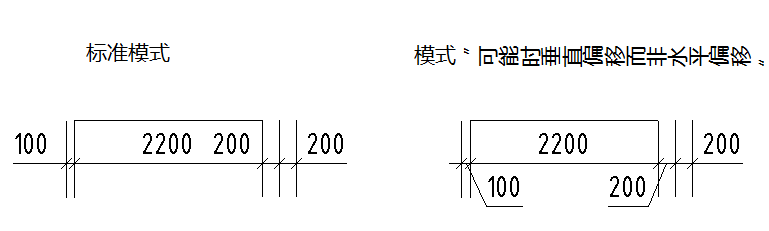

可能时垂直偏移而非水平偏移 – 如果标注链段的文字需要偏移，并且偏移可以向相邻段进行，那么文字不仅会向旁边移动，还会向下移动：

插件状态会保存在设置中，下次启动 Revit 时，会自动启用/禁用新建标注的监控。

如果标注类型的 “文字偏移” 属性设置为零，那么在大型项目中插件的运行可能会花费很长时间。

偏移所选

调用命令 对选定尺寸执行文字偏移

恢复

调用命令 恢复选定尺寸的文字位置
