Familias reflejadas

Icono

Uso

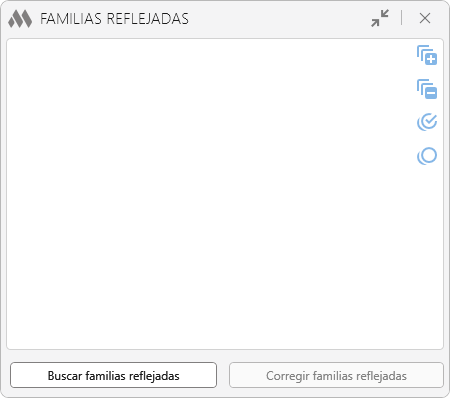

Después de iniciar el Complemento se abre una ventana:

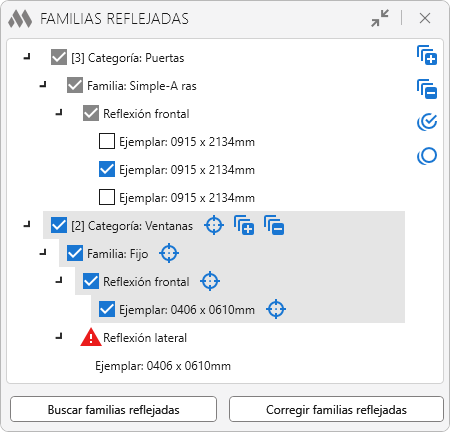

A continuación, con el botón Buscar familias reflejadas es necesario iniciar la búsqueda de familias En vista activa o En modelo. Al finalizar la búsqueda, la ventana del Complemento se rellena con una lista en forma de árbol de las instancias de familias que han sido reflejadas:

Las instancias de familias en la lista están agrupadas por categorías, familias y tipo de reflejo. A la derecha de la lista se encuentran los botones que permiten expandir y contraer todas las posiciones de la lista, marcar y desmarcar todas las posiciones de la lista. Frente a cada grupo y a cada instancia, al pasar el cursor aparece el botón , que selecciona y muestra los elementos en el modelo.

Las instancias que forman parte de un grupo se marcan con el signo correspondiente , al pasar el cursor sobre el cual se muestra el nombre del grupo.

Si en la familia no existen flechas de giro y la instancia de la familia no se puede reflejar por el frente o el lateral, entonces frente a esas familias aparecerá un signo de advertencia . Dichas familias no pueden corregirse mediante el Complemento.

El botón Corregir familias reflejadas realiza el reflejo inverso de las instancias de familias seleccionadas, manteniendo su posición actual.
