Unir elementos

Icono

Uso

Las funciones del Complemento están divididas en pestañas:

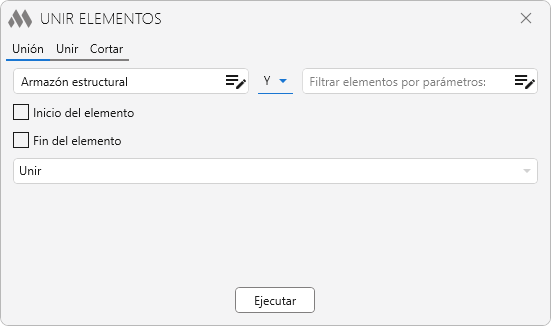

Unión

Gestión por lotes de las uniones de extremos.

Es necesario seleccionar las categorías de elementos cuyos extremos se deben modificar, utilizando el filtro de elementos por categoría.

Para una selección más precisa de los elementos, es posible utilizar el filtro de elementos por parámetros.

A continuación, es necesario marcar las casillas indicando qué extremo de los elementos procesar, así como elegir en la lista desplegable el modo de procesamiento – Unir, Desunir o Invertir.

Al hacer clic en el botón Ejecutar aparecerá un cuadro de diálogo con opciones para seleccionar los elementos a procesar – procesar Elementos seleccionados, procesar todos los elementos En vista activa o procesar todos los elementos En proyecto.

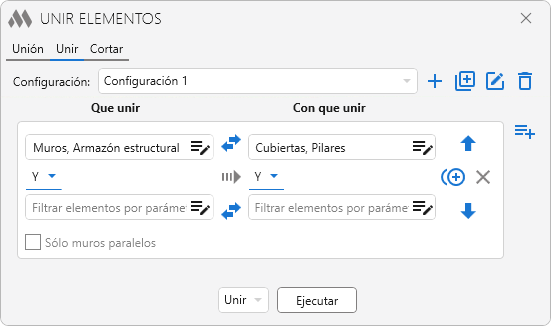

Unir

Unión o desunión por lotes de elementos.

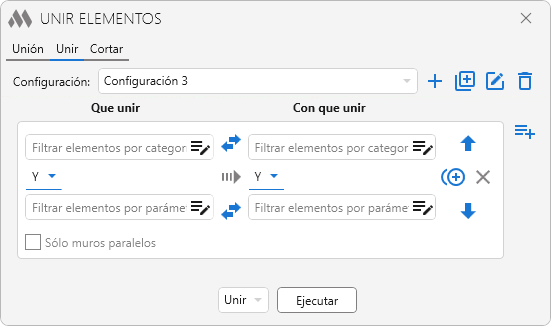

En la parte superior de la ventana del Complemento se encuentra una lista desplegable con configuraciones. La configuración estándar no se puede eliminar. A la derecha de la lista se encuentran los botones de gestión de configuraciones:

– añadir nueva configuración personalizada
– duplicar configuración
– editar nombre de la configuración
– eliminar configuración personalizada.

Debajo se encuentra el campo con las reglas de procesamiento de elementos. La posición de las reglas en la lista influye en el orden en que se aplican. A la derecha de la lista de reglas se encuentran los botones de gestión:

– añadir nueva regla
– mover la regla seleccionada hacia arriba
– duplicar regla
– mover la regla seleccionada hacia abajo
– eliminar regla.

En cada regla es necesario definir la categoría de elementos con el filtro de elementos, los parámetros se establecen si es necesario. A la izquierda se selecciona la categoría de elementos que se van a unir, y a la derecha una o varias categorías de elementos de las que se recortará el elemento unido (elementos a los que se unirán).

Con el botón se pueden intercambiar tanto los filtros de elementos por categorías como los filtros de elementos por parámetros.

Sólo muros paralelos – opción disponible únicamente si en ambos lados se selecciona la categoría "Muros". Con esta opción es posible unir muros de acabado con muros principales.

En caso de que los elementos ya estén unidos, el Complemento cambia el orden de su unión.

Debajo de la lista de reglas es necesario seleccionar en la lista desplegable qué acción aplicar a los elementos – Unir o Desunir.

Al hacer clic en el botón Ejecutar aparecerá un cuadro de diálogo con opciones para seleccionar los elementos a procesar – procesar Elementos seleccionados, procesar todos los elementos En vista activa o procesar todos los elementos En proyecto.

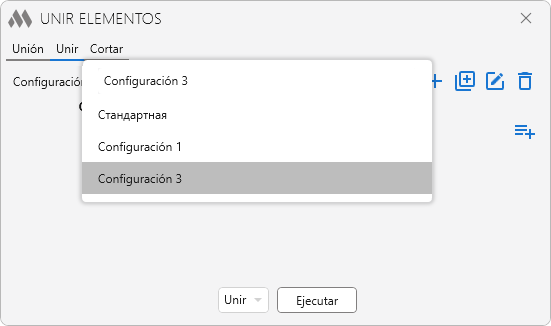

Por ejemplo, es necesario unir los muros de la marca "M-1" con el forjado. Creamos una nueva configuración:

Añadimos una regla de procesamiento de elementos:

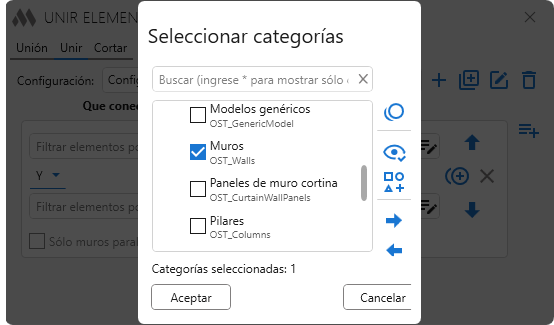

En el campo izquierdo del filtro de elementos por categoría seleccionamos "Muros":

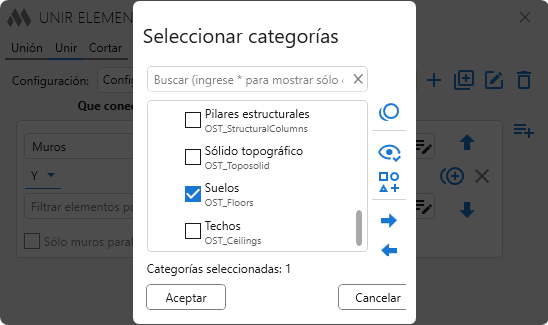

En el campo derecho del filtro de elementos por categoría seleccionamos "Suelos":

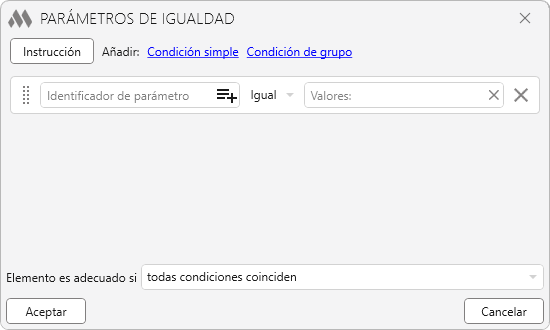

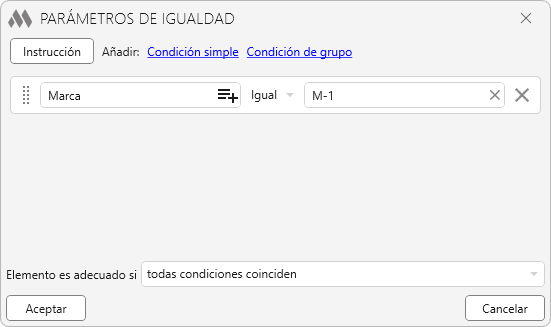

En el campo izquierdo del filtro de elementos por parámetros creamos una condición simple:

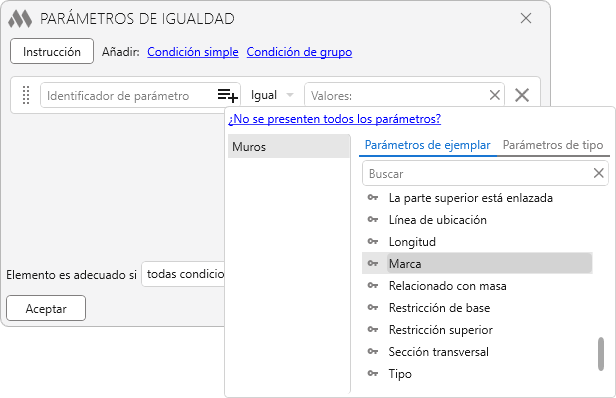

En el campo izquierdo seleccionamos el parámetro de instancia "Marca":

En el campo derecho introducimos el valor del parámetro "M-1":

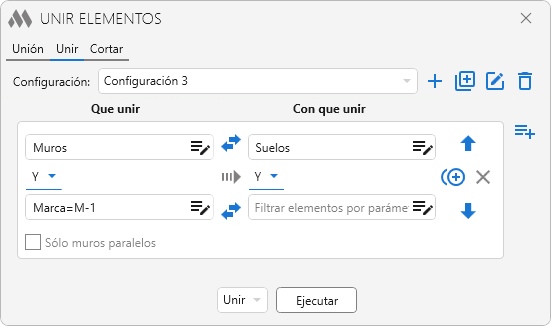

Hacemos clic en el botón Aceptar. Y luego en el botón Ejecutar en la ventana principal:

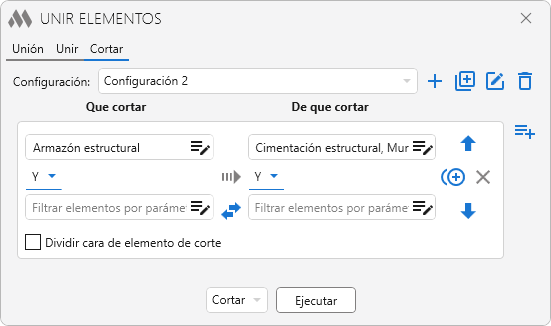

CORTAR

Recorte o anulación de recorte por lotes de elementos.

En la parte superior se encuentra una lista desplegable con configuraciones. La configuración estándar no se puede eliminar. A la derecha de la lista se encuentran los botones de gestión de configuraciones:

– añadir nueva configuración personalizada
– duplicar configuración
– editar nombre de la configuración
– eliminar configuración personalizada.

Debajo se encuentra el campo con las reglas de procesamiento de elementos. La posición de las reglas en la lista influye en el orden en que se aplican. A la derecha de la lista de reglas se encuentran los botones de gestión:

– añadir nueva regla
– mover la regla seleccionada hacia arriba
– duplicar regla
– mover la regla seleccionada hacia abajo
– eliminar regla.

En cada regla es necesario definir la categoría de elementos con el filtro de elementos, los parámetros se establecen si es necesario. A la izquierda se selecciona la categoría de elementos que recortarán, y a la derecha una o varias categorías de elementos de las que se recortará el elemento.

Con el botón se pueden intercambiar los filtros de elementos por parámetros.

Debajo de la lista de reglas es necesario seleccionar en la lista desplegable qué acción aplicar a los elementos – Cortar o Deshacer corte.

Al hacer clic en el botón Ejecutar aparecerá un cuadro de diálogo con opciones para seleccionar los elementos a procesar – procesar Elementos seleccionados, procesar todos los elementos En vista activa o procesar todos los elementos En proyecto.
