元素连接

20630

元素连接

这是一个免费插件!

  • 管理墙和梁的连接以及元素的连接和剪切

    图标

    32x32px 16x16px dark 32x32px dark 16x16px

    使用方法

    插件的功能分为多个选项卡:

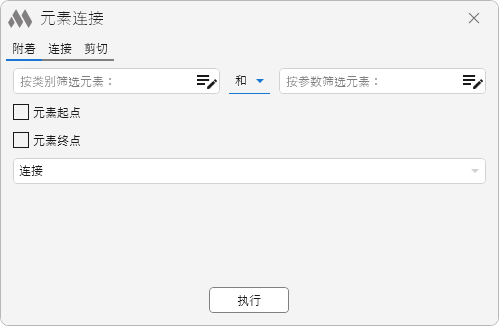

    附着

    1

    批量管理端部连接。

    需要选择要修改端部连接的元素类别,使用 元素筛选器 按类别进行筛选。

    为了更精确地选择元素,可以使用 元素筛选器 按参数进行筛选。

    然后需要勾选需要处理的端部,并在下拉列表中选择处理模式 – 连接断开反转

    点击 执行 按钮时,会弹出一个对话框,提供处理元素的范围选项 – 处理 已选择的元素、处理 活动视图中的所有元素 或处理 项目中的所有元素

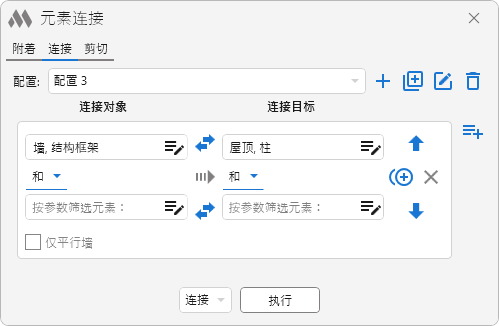

    连接

    2

    批量连接或断开元素。

    在插件窗口的上部有一个配置下拉列表。默认配置不可删除。下拉列表右侧是配置管理按钮:

    plus – 添加新的用户配置
    plus circle multiple outline – 复制配置
    plus circle multiple outline – 编辑配置名称
    arrow down bold – 删除用户配置。

    下方是元素处理规则的列表。规则在列表中的位置会影响处理顺序。规则列表右侧是管理按钮:

    playlist plus – 添加新规则
    arrow up bold – 上移所选规则
    plus circle multiple outline – 复制规则
    arrow down bold – 下移所选规则
    close – 删除规则。

    在每条规则中,需要通过 元素筛选器 设置元素类别,必要时再设置参数。左侧选择要附加的元素类别,右侧选择一个或多个要裁剪附加元素的类别(即附加到的元素)。

    使用按钮 alert (orange) 可以交换类别筛选器或参数筛选器的位置。

    仅平行墙 – 此选项仅在左右都选择“墙”类别时可用。通过该选项可以将装饰墙连接到主墙。

    如果元素已经连接,插件会更改它们的连接顺序。

    在规则列表下方需要选择要应用于元素的操作 – 连接断开

    点击 执行 按钮时,会弹出一个对话框,提供处理元素的范围选项 – 处理 已选择的元素、处理 活动视图中的所有元素 或处理 项目中的所有元素

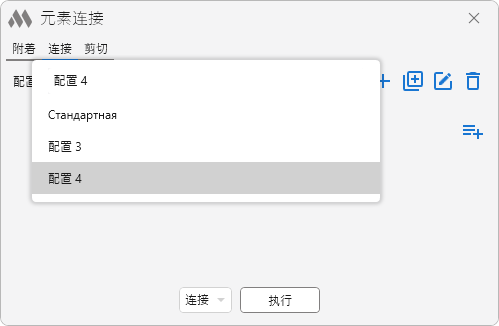

    例如,需要将标记为 "W-1" 的墙连接到楼板。创建一个新配置:

    3

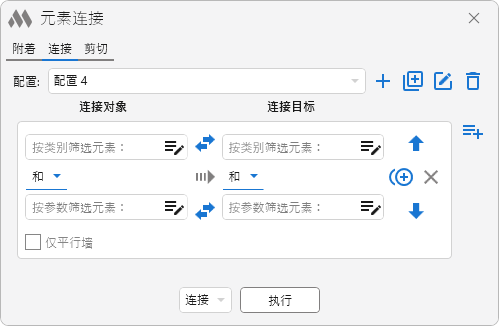

    添加一个元素处理规则:

    4

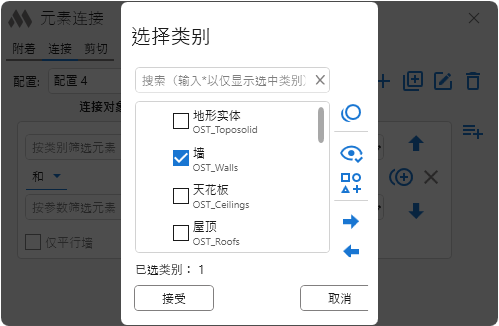

    在左侧类别筛选器中选择“墙”:

    5

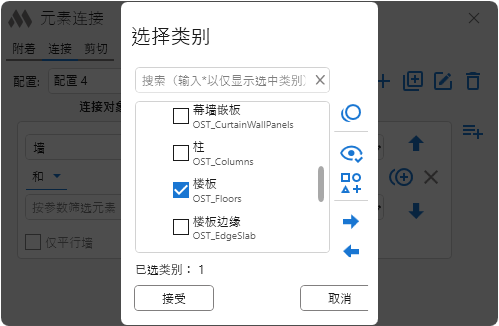

    在右侧类别筛选器中选择“楼板”:

    6

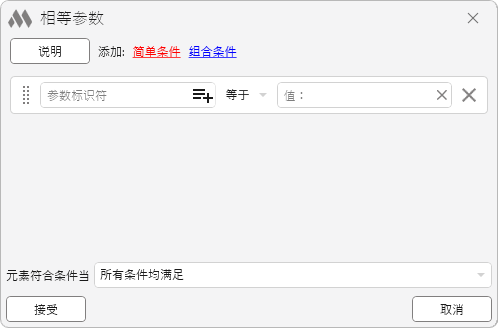

    在左侧参数筛选器中创建一个简单条件:

    7

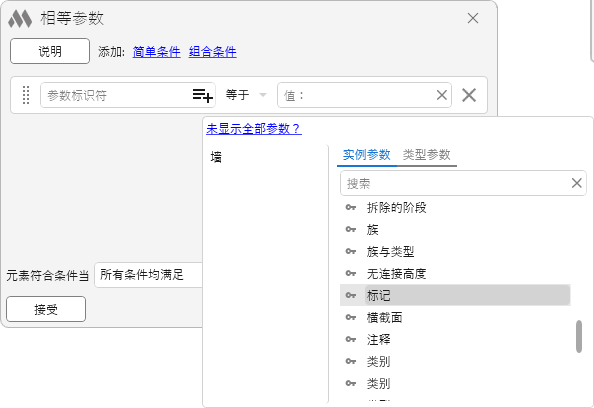

    在左侧选择实例参数“标记”:

    8

    在右侧输入参数值“W-1”:

    9

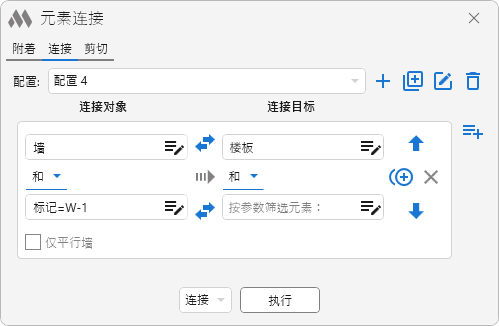

    点击 确认 按钮,然后在主窗口中点击 执行 按钮:

    10

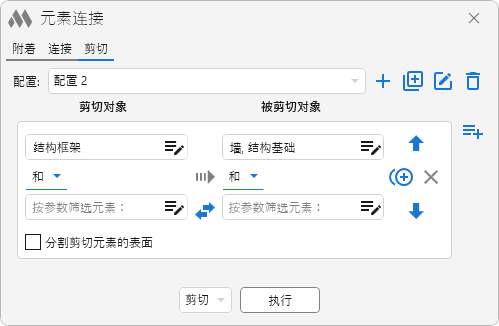

    剪切

    11

    批量裁剪或取消裁剪元素。

    在上方有一个配置下拉列表。默认配置不可删除。下拉列表右侧是配置管理按钮:

    plus – 添加新的用户配置
    plus circle multiple outline – 复制配置
    plus circle multiple outline – 编辑配置名称
    arrow down bold – 删除用户配置。

    下方是元素处理规则的列表。规则在列表中的位置会影响处理顺序。规则列表右侧是管理按钮:

    playlist plus – 添加新规则
    arrow up bold – 上移所选规则
    plus circle multiple outline – 复制规则
    arrow down bold – 下移所选规则
    close – 删除规则。

    在每条规则中,需要通过 元素筛选器 设置元素类别,必要时再设置参数。左侧选择要裁剪的元素类别,右侧选择一个或多个被裁剪的元素类别。

    使用按钮 swap horizontal bold 可以交换参数筛选器的位置。

    在规则列表下方需要选择要应用于元素的操作 – 裁剪取消裁剪

    点击 执行 按钮时,会弹出一个对话框,提供处理元素的范围选项 – 处理 已选择的元素、处理 活动视图中的所有元素 或处理 项目中的所有元素

  • 年度更新日志

    2025 年

    Revit: 元素连接 1.15.0.0 (27.04.2025)

    New
    切割设置中添加了“分割切割元素的边”选项.

    Revit: 元素连接 1.14.9.0 (18.04.2025)

    Improved
    在切割类别列表中添加了“门”类别.

    Revit: 元素连接 1.14.8.0 (16.01.2025)

    Improved
    从切割类别列表中移除了"墙"类别.

    Revit: 元素连接 1.14.7.0 (15.01.2025)

    Improved
    在切割类别列表中添加了"墙"类别.

    2024 年

    Revit: 元素连接 1.14.6.0 (03.12.2024)

    Improved
    在“切割”和“连接”选项卡的类别列表中新增了“地形”(Revit 2023及以上版本).
    Improved
    替换了一些图标.

    Revit: 元素连接 1.14.4.0 (02.10.2024)

    Improved
    在“切割”类别列表中新增了“窗户”类别.

    Revit: 元素连接 1.14.3.0 (16.08.2024)

    Improved
    在剪切类别列表中添加了“结构钢筋”类别.

    Revit: 元素连接 1.14.2.0 (08.08.2024)

    Improved
    处理预选元素时解组和拆解装配.

    Revit: 元素连接 1.14.1.0 (01.08.2024)

    Improved
    添加了对预选元素的处理.

    Revit: 元素连接 1.14.0.0 (17.04.2024)

    Fix
    修复了使用组织设置时选择配置文件时数据加载错误.

    Revit: 元素连接 1.13.7.0 (05.04.2024)

    New
    添加了配置排序.
    Fix
    修复了在某些情况下显示未处理任何内容消息的错误.
    Fix
    修复了可以启动多个插件窗口副本的错误.

    2023 年

    Revit: 元素连接 1.12.5.0 (10.11.2023)

    Improved
    使用ModPlus.Xaml.Behaviors.Wpf.dll库替代Microsoft.Xaml.Behaviors.dll以解决与其他插件的兼容性问题.

    Revit: 元素连接 1.12.4.0 (29.06.2023)

    Improved
    "切割"选项卡的"切割对象"允许类别列表中增加了"楼板"类别.

    Revit: 元素连接 1.12.3.0 (08.06.2023)

    Improved
    "连接"选项卡中增加了"幕墙面板"类别.

    Revit: 元素连接 1.12.2.0 (24.05.2023)

    Improved
    "切割"选项卡的"切割对象"允许类别列表中增加"结构基础"类别.

    Revit: 元素连接 1.12.1.0 (02.05.2023)

    Fix
    移除了“参考平面”类别。修复了一些错误.

    Revit: 元素连接 1.12.0.0 (02.05.2023)

    New
    在“剪切”选项卡中添加了“参考平面”和“屋顶”类别.

    Revit: 元素连接 1.11.8.0 (12.04.2023)

    New
    添加了剪切实体元素的功能.
    Improved
    添加了未选择任何元素时的最终消息.
    Improved
    手动选择要剪切的元素.

    Revit: 元素连接 1.10.6.0 (27.03.2023)

    Improved
    改进了组织设置文件的工作方式.

    Revit: 元素连接 1.10.5.0 (16.02.2023)

    New
    修改了“剪切”选项卡中的类别列表.
    Improved
    在“连接”和“剪切”选项卡中添加了处理元素对的标题.
    Improved
    “连接”功能跳过无几何形状的元素.

    Revit: 元素连接 1.9.4.0 (11.02.2023)

    Fix
    修复了工作库更新至14.2.1版本后出现的“方法未找到”错误.

    Revit: 元素连接 1.9.3.0 (07.02.2023)

    Improved
    记住所选配置.

    2022 年

    Revit: 元素连接 1.9.2.0 (13.12.2022)

    New
    添加了复制配置和规则的功能.
    Improved
    更换了图标.
    Improved
    添加了功能区命令访问设置.

    Revit: 元素连接 1.8.0.0 (08.11.2022)

    New
    添加了对组织设置的支持.

    Revit: 元素连接 1.7.3.0 (14.09.2022)

    New
    在“连接”选项卡的类别列表中添加了“楼板边缘”类别.
    New
    在“剪切”选项卡的类别列表中添加了“楼板边缘”和“结构基础”类别.

    Revit: 元素连接 1.7.2.0 (02.08.2022)

    New
    在“切割”选项卡的类别列表中添加“墙”和“楼板”类别.

    Revit: 元素连接 1.7.1.0 (01.08.2022)

    New
    添加交换类别过滤器和参数过滤器位置的功能.
    Fix
    在“切割”选项卡中移除多余按钮.

    Revit: 元素连接 1.6.0.0 (18.07.2022)

    New
    使用“元素过滤器”工具过滤元素.
    New
    在“连接”选项卡中添加“仅平行墙”选项.
    New
    添加OST_StructConnections类别.

    Revit: 元素连接 1.3.9.0 (22.04.2022)

    New
    在"剪切"选项卡的类别列表中添加了"传感器"类别.

    Revit: 元素连接 1.3.8.0 (17.01.2022)

    New
    插件窗口改为非模态(不锁定Revit).

    2021 年

    Revit: 元素连接 1.2.8.0 (27.11.2021)

    New
    添加了取消剪切的功能.
    Improved
    添加了按高度连接元素的功能.

    Revit: 元素连接 1.1.7.0 (24.11.2021)

    Improved
    在“剪切”选项卡中添加了类别:电气设备、设备、特殊设备、卫浴装置.
    Improved
    忽略用户中断选择时出现的错误.
    Fix
    修正了选择元素的逻辑——现在只需选择元素一次.

    Revit: 元素连接 1.1.4.0 (24.11.2021)

    New
    添加了剪切元素的功能.
    Improved
    添加了记住所选选项卡的功能.
    Improved
    默认未选择类别.
    Improved
    添加了“屋顶”类别.

    Revit: 元素连接 1.0.1.0 (21.11.2021)

    Improved
    添加了插件启动统计发送.
