Utilidades para trabajar con refuerzo

ICONO

NOTICIAS Y ARTÍCULOS RELACIONADOS

• Новый плагин для Revit. Утилиты работы с арматурой

USO

Eliminar de base

Eliminar del elemento anfitrión seleccionado todo el refuerzo (barras de refuerzo, refuerzo por área, refuerzo por trayectoria, contenedores de refuerzo).

Copiar a base

Copia de barras de refuerzo teniendo en cuenta grupos y ensamblajes desde el elemento anfitrión de origen a los elementos anfitriones de destino. El comando funciona cíclicamente: la solicitud de elementos objetivo se realizará hasta que se interrumpa el comando presionando la tecla Esc. La distancia de desplazamiento del refuerzo copiado se determina a través de los puntos de masa de los cuerpos sólidos de los elementos anfitriones. Al procesar columnas de soporte, se considera la rotación de las columnas respecto al eje Z.

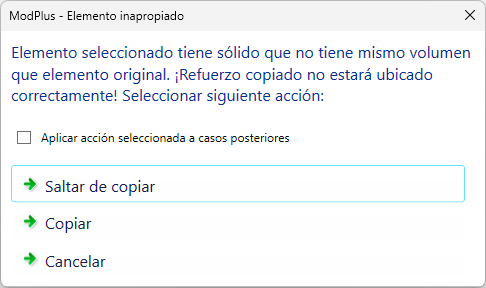

En caso de que el cuerpo sólido del elemento anfitrión de origen no coincida en volumen con el cuerpo sólido del objeto objetivo, se mostrará un mensaje con opciones para acciones posteriores:

Explotar conjunto

El comando permite convertir un conjunto de refuerzo (refuerzo con una disposición especificada) en barras de refuerzo individuales.

El comando procesa todos los tipos de disposición, excepto "Uno". El comando procesa conjuntos de refuerzo de longitud variable.

Dividir conjunto

El comando permite dividir un conjunto de refuerzo (refuerzo con una disposición especificada) en dos nuevos conjuntos de refuerzo. Después de seleccionar el conjunto de refuerzo, se solicitará indicar una barra en el conjunto (seleccionando cualquier parte de su geometría), sobre la cual se realizará la división.

El comando procesa todos los tipos de disposición, excepto "Uno". El comando procesa conjuntos de refuerzo de longitud variable.

CAMBIAR REPRESENTACIÓN

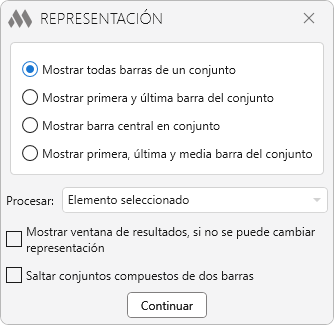

El comando permite cambiar masivamente la representación del refuerzo. Ventana de diálogo:

Después de iniciar el comando, es necesario seleccionar uno de los cuatro tipos de representación del refuerzo y el método de selección de elementos en la lista desplegable (Elemento seleccionado, Elementos seleccionados, Todos elementos a vista, Todos elementos de vista excepto seleccionados).

Adicionalmente, se puede habilitar la visualización de la ventana de resultados, así como omitir conjuntos de dos barras mediante las opciones correspondientes en la parte inferior de la ventana del complemento.

El comando procesa todos los tipos de disposición, excepto "Individual".
