Dienstprogramme zur Verarbeitung von Bewehrung

SYMBOL

VERWENDUNG

Aus der Basis entfernen

Entfernt alle Bewehrung (Bewehrungsstäbe, Flächenbewehrung, Pfadbewehrung, Bewehrungscontainer) aus dem ausgewählten Host-Element.

In die Basis kopieren

Kopiert Bewehrungsstäbe unter Berücksichtigung von Gruppen und Baugruppen vom Quell-Host-Element zu Ziel-Host-Elementen. Der Befehl arbeitet zyklisch - die Abfrage nach Zielelementen erfolgt bis zum Abbruch durch Drücken der Esc-Taste. Der Versatzabstand der kopierten Bewehrung wird über die Massenschwerpunkte der Volumenkörper der Host-Elemente bestimmt. Bei tragenden Stützen wird die Drehung der Stützen um die Z-Achse berücksichtigt.

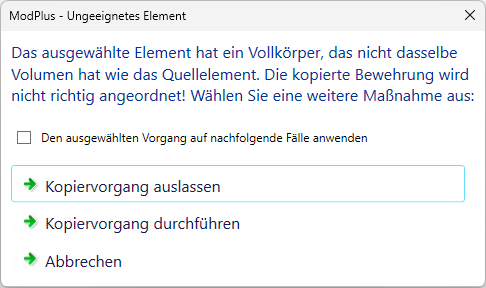

Falls der Volumenkörper des Quell-Host-Elements nicht mit dem des Zielobjekts übereinstimmt, wird eine Meldung mit Optionen für weitere Aktionen angezeigt:

Die Gruppe explodieren

Dieser Befehl wandelt einen Bewehrungssatz (Bewehrung mit vordefinierter Anordnung) in einzelne Bewehrungsstäbe um.

Der Befehl verarbeitet alle Anordnungstypen außer "Einzel". Er verarbeitet auch Bewehrungssätze mit variabler Länge.

Die Gruppe teilen

Dieser Befehl teilt einen Bewehrungssatz in zwei neue Bewehrungssätze. Nach Auswahl des Bewehrungssatzes wird nach einem Stab im Satz gefragt (durch Auswahl eines beliebigen Teils seiner Geometrie), an dem die Teilung erfolgen soll.

Der Befehl verarbeitet alle Anordnungstypen außer "Einzel". Er verarbeitet auch Bewehrungssätze mit variabler Länge.

Die Darstellung ändern

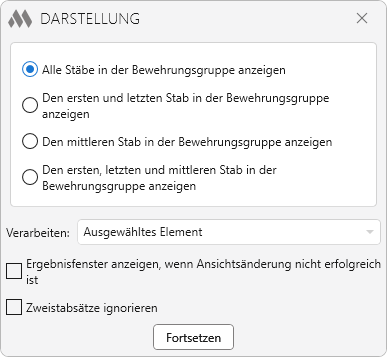

Dieser Befehl ermöglicht die batchweise Änderung der Bewehrungsdarstellung. Dialogfenster:

Nach dem Start des Befehls muss einer der vier Bewehrungsdarstellungstypen und eine Elementauswahlmethode aus der Dropdown-Liste gewählt werden (Ausgewähltes Element, Ausgewählte Elemente, Alle Elemente in der Ansicht, Alle Elemente außer den ausgewählten in der Ansicht).

Zusätzlich kann die Anzeige des Ergebnis-Fensters aktiviert werden, und Satzgruppen mit zwei Stäben können über entsprechende Optionen im unteren Bereich des Plug-in-Fensters übersprungen werden.

Der Befehl verarbeitet alle Anordnungstypen außer "Einzeln".
