钢筋工具集

14283

钢筋工具集

这是一个免费插件!

  • 钢筋辅助插件合集

    Бесплатное обучение

    图标

    32x32px 16x16px

    使用说明

    从基础中删除

    32x32px 16x16px dark 32x32px dark 16x16px

    从选定的主体元素中删除所有钢筋(钢筋杆件、面积钢筋、路径钢筋、钢筋容器)。

    复制到基础

    32x32px 16x16px dark 32x32px dark 16x16px

    将钢筋杆件(包括组和装配)从源主体元素复制到目标主体元素。该命令循环运行 - 将持续提示选择目标元素,直到按Esc键中断命令。复制钢筋的偏移距离通过主体元素实体的质心点确定。处理承重柱时会考虑柱绕Z轴的旋转。

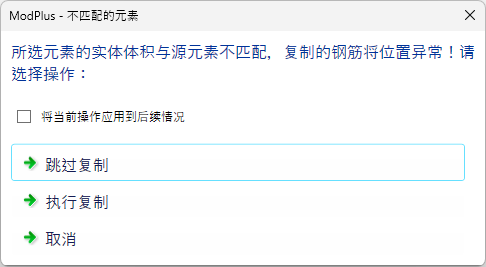

    如果源主体元素的实体体积与目标对象的实体体积不匹配,将显示包含后续操作选项的消息:

    1

    分解钢筋组

    32x32px 16x16px dark 32x32px dark 16x16px

    该命令可将钢筋集(具有指定布局的钢筋)转换为单独的钢筋杆件。

    该命令处理除"单个"外的所有布局类型。可处理可变长度的钢筋集。

    拆分钢筋组

    32x32px 16x16px dark 32x32px dark 16x16px

    该命令可将钢筋集(具有指定布局的钢筋)拆分为两个新的钢筋集。选择钢筋集后,将提示指定集中要进行拆分的杆件(通过选择其几何图形的任何部分)。

    该命令处理除"单个"外的所有布局类型。可处理可变长度的钢筋集。

    修改显示方式

    32x32px 16x16px dark 32x32px dark 16x16px

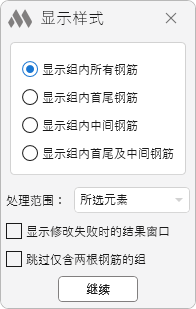

    该命令可批量更改钢筋的显示模式。对话框:

    2

    启动命令后,需要从下拉列表中选择四种钢筋显示模式之一和元素选择方式(所选元素多选元素视图全部元素视图内非选中元素)。

    还可以启用结果显示窗口,并通过插件窗口底部的相应选项跳过包含两根杆件的钢筋集。

    该命令处理除"单个"外的所有布局类型。

  • 年度更新日志

    2024 年

    Revit: 钢筋工具集 2.3.4.0 (05.11.2024)

    Fix
    修复了在拆分分布集时出现的错误.

    Revit: 钢筋工具集 2.3.2.0 (01.10.2024)

    New
    在Revit 2022及以上版本中保存爆炸或分割集后移动钢筋的位置.
    New
    新增了在更改视图时禁用结果窗口的选项.
    New
    新增了在更改视图时跳过两根钢筋集的选项.

    2023 年

    Revit: 钢筋工具集 2.0.2.0 (25.09.2023)

    Fix
    修复了与本地化文件更改相关的错误.

    Revit: 钢筋工具集 2.0.1.0 (15.02.2023)

    Improved
    在“分解组”和“分割组”命令中应用原始钢筋的工作集.

    2022 年

    Revit: 钢筋工具集 2.0.0.0 (27.11.2022)

    New
    移除了通过清单文件加载插件的方式.
    Improved
    图标已更换.
    Improved
    添加了功能区命令的访问设置.

    Revit: 钢筋工具集 1.1.10.0 (15.11.2022)

    Fix
    在使用“复制到基础”命令时,更改组或装配中钢筋的基础.

    Revit: 钢筋工具集 1.1.9.0 (26.08.2022)

    Improved
    在“更改视图”命令中添加了“显示集合中的第一根、最后一根和中间钢筋”选项.

    Revit: 钢筋工具集 1.1.8.0 (26.08.2022)

    New
    添加“修改视图”命令.
    Improved
    在“分解组”和“拆分组”命令中添加了将所有字符串参数值从原始组复制到新创建组的功能.
    Improved
    在“复制到基础”命令中添加了复制组或装配的功能(如果钢筋位于组或装配中).

    2021 年

    Revit: 钢筋工具集 1.0.5.0 (24.10.2021)

    Improved
    在复制钢筋到基础时考虑了任何族的旋转.

    Revit: 钢筋工具集 1.0.4.0 (30.09.2021)

    Improved
    添加了对“通用模型”类别中基础的处理.

    Revit: 钢筋工具集 1.0.3.0 (24.08.2021)

    Improved
    添加了从插件资源加载图标时忽略系统颜色配置文件的选项.

    Revit: 钢筋工具集 1.0.2.0 (19.08.2021)

    Improved
    添加了小图标命令.
