  • Плагин позволяет выполнять различные варианты образмеривания элементов на плане
    О файлах с расширением .mpif
    Файл с расширением .mpif – это специальный установочный файл ModPlus (ModPlus Install File).
    Эти файлы позволяют устанавливать и обновлять все компоненты ModPlus используя модуль автообновлений в случае, когда отсутствует доступ к сети internet или сайту modplus.org

    Значок

    32x32px 16x16px

    Описание

    Плагин производит:

    • Простановку размерных цепочек вдоль cтен на целом плане этажа.
    • Простановку габаритных размеров колонн.
    • Простановку позиционных размеров свай.

    Связанные новости и статьи


    Использование

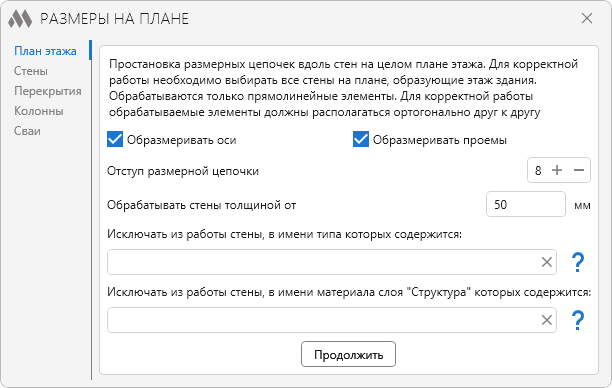

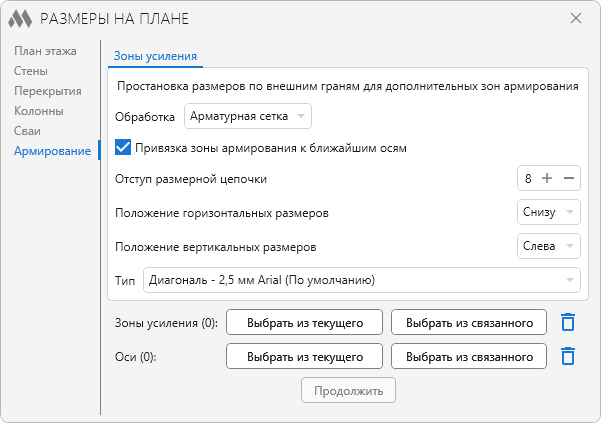

    Диалоговое окно плагина:

    1

    В левой части производится выбор вкладки для простановки размеров.

    Правая часть содержит настройки работы для выбранной вкладки.

    Для начала работы плагина необходимо нажать на кнопку Продолжить. Затем с помощью рамки необходимо выбрать элементы, которые требуют простановки размеров.

    ПЛАН ЭТАЖА

    2

    Окно настроек имеет следующие элементы управления:

    • Образмеривать оси – при включенной опции, можно будет выбрать оси, к которым будут привязываться размерные цепочки.
    • Образмеривать проемы – при включенной опции, можно будет выбрать проемы (окна, двери и т.п.), к которым будут привязываться размерные цепочки.
    • Отступ размерной цепочки – определяет отступ размерной цепочки от поверхности стен.
    • Обрабатывать стены толщиной от … мм – задает значение для фильтрации стен перед обработкой. Позволяет исключить отделку, в случае когда отделка выполняется стенами.

    Для более гибкой настройки можно исключать определенные элементы:

    • Исключать из работы стены в имени типа которых содержится - исключает из обработки стены, которые содержат в имени типоразмера значение записанное в строке. При записи регистр не учитывается. Можно указывать несколько значений через запятую.
    • Исключать из работы стены в имени материала слоя "Структура" которых содержится – исключает из обработки стены, которые содержат в имени материала слоя "Структура" значение записанное в строке. При записи регистр не учитывается. Можно указывать несколько значений через запятую.

    С помощью help можно получить справку по записи значений в строку прямо в диалоговом окне плагина.

    Обрабатываются только ортогонально расположенные элементы (расположенные вертикально или горизонтально в плане), не имеющие дуговые сегменты в геометрии.

    До простановки размеров плагином:

    3

    После простановки размеров плагином:

    4

    КОЛОННЫ

    5

    Плагин выполняет простановку габаритных размеров колонн.

    Окно настроек имеет следующие элементы управления:

    • Привязка к ближайшим осям – при включенной опции, можно будет выбрать оси и к ближайшим будут проставлены две дополнительные размерные цепочки.
    • Отступ размерной цепочки – определяет отступ размерной цепочки от края объекта.
    • Положение горизонтальных размеров – определяет размещение горизонтальных размеров (Снизу, Сверху).
    • Положение вертикальных размеров – определяет размещение вертикальных размеров (Справа,Слева).
    • Оси тоже должны быть выбраны вместе с колоннами, если необходимо выполнить привязку колонн к ним.
    • Обрабатываются только ортогонально расположенные (расположенные вертикально или горизонтально в плане) прямоугольные колонны.

    До простановки размеров плагином:

    6

    После простановки размеров плагином:

    7

    СВАИ

    8

    Эта часть плагина производит простановку позиционных размеров свай относительно выбранных осей. Это означает, что будут проставляться размеры от середины сваи до ближайших выбранных осей. Обработка свай производится группами. Группа свай – сваи, расположенные близко друг к другу.

    Окно настроек имеет следующие элементы управления:

    • Добавлять сваю в группу, если расстояние от точки вставки сваи до точки вставки … в группе не более … мм – задает логику формирования группы свай, в зависимости от их положения относительно друг друга.
    • Отступ размерной цепочки – определяет отступ размерной цепочки от края объекта.
    • Положение горизонтальных размеров – определяет размещение горизонтальных размеров (Снизу, Сверху).
    • Положение вертикальных размеров – определяет размещение вертикальных размеров (Справа,Слева).

    Обрабатываются только семейства свай которые, входят в категории "Несущие колонны" и "Фундамент несущей конструкции".

    До простановки размеров плагином:

    9

    После простановки размеров плагином:

    10
