Использование
Плагин производит создание:
Диалоговое окно плагина:
В левой части окна расположены вкладки, соответствующие различным категориям элементов, для которых может быть выполнена простановка размеров.
Правая часть содержит настройки работы для выбранной вкладки.
На всех вкладках в выпадающем списке Тип можно выбрать типоразмер проставляемого размера.
Для выбора элементов и осей используются кнопки Выбрать из текущего и Выбрать из связанного, позволяющие сформировать список элементов из текущего или связанного документа. Рядом с каждым списком отображается количество выбранных элементов, а кнопка
позволяет очистить соответствующий список.
После настройки параметров и выбора элементов необходимо нажать кнопку Продолжить для создания размеров.
Окно настроек имеет следующие элементы управления:
- Образмеривать оси – при включенной опции необходимо будет выбрать оси, к которым будут привязываться размерные цепочки.
- Образмеривать проемы – при включенной опции будут создаваться размеры по проемам обрабатываемой стены.
- Отступ размерной цепочки – определяет отступ размерной цепочки от поверхности стен.
- Обрабатывать стены толщиной от … мм – задает значение для фильтрации стен перед обработкой. Позволяет исключить отделку, в случае когда отделка выполняется стенами.
Для более гибкой настройки можно исключать определенные элементы:
- Исключать из работы стены в имени типа которых содержится – исключает из обработки стены, которые содержат в имени типоразмера значение записанное в строке. При записи регистр не учитывается. Можно указывать несколько значений через запятую.
- Исключать из работы стены в имени материала слоя "Структура" которых содержится – исключает из обработки стены, которые содержат в имени материала слоя "Структура" значение записанное в строке. При записи регистр не учитывается. Можно указывать несколько значений через запятую.
С помощью
можно получить справку по записи значений в строку прямо в диалоговом окне плагина.
Обрабатываются только взаимно перпендикулярные элементы, не имеющие дуговые сегменты в геометрии.
До простановки размеров плагином:
После простановки размеров плагином:
Плагин выполняет простановку продольных и поперечных размеров прямолинейных стен без учета их взаимосвязи с другими стенами.
Окно настроек имеет следующие элементы управления:
Поперечный размер – при включенной опции будет выполняться простановка поперечного размера. Возможно два варианта проставления размера: по центру стены и с торца стены.
Привязка поперечного размера к ближайшей оси – при включенной опции к ближайшей оси будет создана дополнительная размерная цепочка. Если ось пересекает стену, то будут проставлены только размерные цепочки между стеной и осью
При отсутствии свободного торца ставить размер по центру – опция доступна для варианта с торца стены , позволяет ставить размер по центру стены при отсутствии возможности проставить размер с торца стены.
Продольный размер стены – при включенной опции будет выполняться простановка продольного размера стены
Привязка продольного размера стены к ближайшей оси – при включенной опции к ближайшей оси будет создана дополнительная размерная цепочка. Если ось пересекает стену, то будут проставлены только размерные цепочки между стеной и осью.
Обработка средних граней (проемов) – при включенной опции будут создаваться размеры по проемам обрабатываемой стены.
Отступ размерной цепочки – определяет отступ размерной цепочки от края объекта.
Положение горизонтальных размеров – определяет размещение горизонтальных размеров (Снизу/ Сверху).
Положение вертикальных размеров – определяет размещение вертикальных размеров (Справа/Слева).
Учитывать секущий диапазон – при включенной опции элементы, расположенные ниже секущей плоскости основного диапазона, обрабатываться не будут.
При включенных опциях привязки к осям необходимо выбирать оси в текущем или связанном документах.
До простановки размеров плагином:
После простановки размеров плагином:
Плагин выполняет простановку размеров по внешним граням перекрытия и по отверстиям в перекрытии.
Окно настроек имеет следующие элементы управления:
Отступ размерной цепочки – определяет отступ размерной цепочки от края объекта.
Образмеривать внешние грани – при включенной опции будет выполняться простановка размеров по внешним граням перекрытия.
Привязка внешних граней к осям – при включенной опции к ближайшей оси будет создана дополнительная размерная цепочка. Если ось пересекает грань перекрытия, то будут проставлены только размерные цепочки между гранью и осью.
Образмеривать проемы – при включенной опции будут создаваться размеры по проемам обрабатываемого перекрытия.
Привязка проемов к ближайшим осям – при включенной опции к ближайшей оси будет создана дополнительная размерная цепочка. Если ось пересекает проем, то будут проставлены только размерные цепочки между проемом и осью.
Положение горизонтальных размеров для проемов – определяет размещение горизонтальных размеров для проемов (Снизу/ Сверху).
Положение вертикальных размеров для проемов – определяет размещение вертикальных размеров для проемов (Справа/Слева).
При включенных опциях привязки к осям необходимо выбирать оси в текущем или связанном документах.
До простановки размеров плагином:
После простановки размеров плагином:
КОЛОННЫ
Плагин выполняет простановку габаритных размеров колонн.
Окно настроек имеет следующие элементы управления:
Привязка к ближайшим осям с одной стороны/с обеих сторон при пересечении – при включенной опции будут созданы привязки колонн к осям с одной стороны или с обеих сторон в зависимости от выбранного варианта. При этом необходимо выбирать оси в текущем или связанном документах.
Создавать габаритный размер при пересечении с осями – при включенной опции помимо привязок к осям будут создаваться габаритные размеры колонн.
Отступ размерной цепочки – определяет отступ размерной цепочки от края объекта.
Положение горизонтальных размеров – определяет размещение горизонтальных размеров (Снизу/Сверху).
Положение вертикальных размеров – определяет размещение вертикальных размеров (Справа/Слева).
До простановки размеров плагином:
После простановки размеров плагином:
Плагин производит простановку позиционных размеров свай относительно выбранных осей. Это означает, что будут проставляться размеры от середины сваи до ближайших выбранных осей. Обработка свай производится группами. Группа свай – сваи, расположенные близко друг к другу.
Окно настроек имеет следующие элементы управления:
Добавлять сваю в группу, если расстояние от точки вставки сваи до точки вставки … в группе не более … мм – задает логику формирования группы свай, в зависимости от их положения относительно друг друга.
Отступ размерной цепочки – определяет отступ размерной цепочки от края объекта.
Положение горизонтальных размеров – определяет размещение горизонтальных размеров (Снизу, Сверху).
Положение вертикальных размеров – определяет размещение вертикальных размеров (Справа/Слева).
Обрабатываются только семейства свай, которые входят в категории "Несущие колонны" и "Фундамент несущей конструкции".
До простановки размеров плагином:
После простановки размеров плагином:

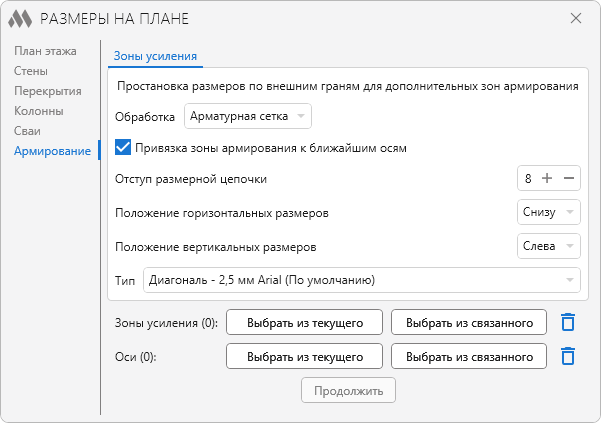

Вкладка предназначена для простановки размеров элементов армирования.
В выпадающем списке Обработка необходимо выбрать тип элементов армирования, для которых требуется выполнить простановку размеров.Доступны следующие варианты:
- Армирование по площади
- Области раскладки арматурных сеток
- Арматурная сетка
- Армирование по траектории.
После выбора типа необходимо настроить параметры создания размеров:
Привязка зоны армирования к ближайшим осям – при включенной опции создаются дополнительные размеры от элементов армирования до ближайших осей. При этом необходимо выбирать оси в текущем или связанном документах.
Отступ размерной цепочки – задает отступ размерной цепочки от края объекта.
Положение горизонтальных размеров – определяет размещение горизонтальных размеров (Снизу, Сверху).
Положение вертикальных размеров – определяет размещение вертикальных размеров (Справа/Слева).
