斜坡填充

调用方式

• ModPlus 浮动菜单或面板
• AutoCAD 功能区
• 命令行：_mpSlope

图标

相关新闻和文章

• AutoCAD 新插件：斜坡填充

使用说明

该插件用于创建斜坡的符号表示，并可以设置填充类型、参数和显示样式。

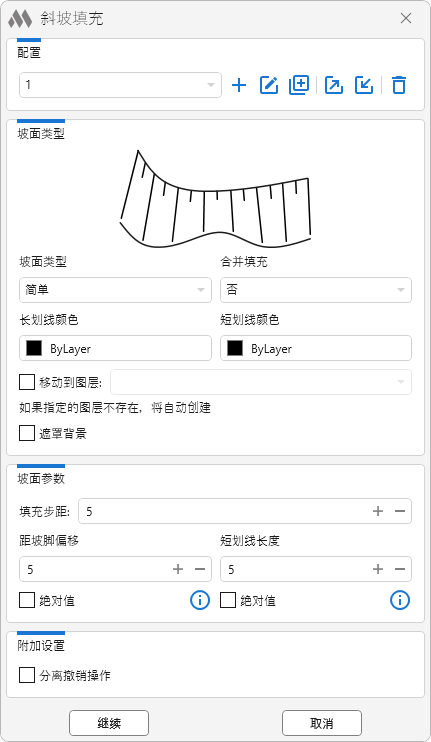

开始使用插件前，需要单击 创建配置。可以使用相应按钮复制 、重命名 、导出 、导入 和删除 已创建的配置。

坡面类型

该组上方会根据所选设置显示填充预览。

坡面类型 – 确定斜坡填充的绘制方式。可选择以下类型：

• 简单
• 断崖
• 采掘
• 加固
• 挡土墙

合并填充 – 确定所创建填充元素的组合方式：

• 否 – 各填充元素分别创建
• 组 – 将创建的填充元素合并为一个组

长划线颜色 – 设置主划线的颜色

短划线颜色 – 设置短划线的颜色

移动到图层 – 将创建的填充放置到指定图层。如果指定的图层不存在，将自动创建

遮罩背景 – 启用对创建的填充后方对象的遮罩

坡面参数

填充步距 – 设置划线之间的距离

距坡脚偏移 – 设置主划线相对于坡脚的偏移距离

短划线长度 – 设置短划线的长度

对于 距坡脚偏移 和 短划线长度 参数，可以启用 绝对值 选项。启用该选项时，数值以图形单位指定；禁用时，则以主划线长度的百分比指定。

附加设置

分离撤销操作 – 将填充的创建过程拆分为独立操作，以便使用 AutoCAD 标准撤销命令依次撤销这些操作。

创建填充

设置参数后，单击 继续。然后需要依次在图形中指定斜坡的几何对象。

选择坡顶线 [整体/设置]： – 选择表示坡顶线的直线、多段线或其一部分。可选择以下选项：

• 整体 – 使用整个选定对象
• 部分 – 仅使用选定对象的一部分
• 设置 – 返回插件设置窗口

选择坡脚线 [整体/设置]： – 选择表示坡脚线的直线、多段线或其一部分。也可以选择 整体、部分 和 设置。

选择 部分 时，还需要指定所用区段的边界：

选择第一个点： – 指定区段的起点。

选择第二个点： – 指定区段的终点。

选择坡顶线和坡脚线后，插件将创建斜坡填充。如有需要，可以手动调整其位置：

选择编辑范围的第一条线 [点]： – 指定需要调整的填充区段的第一条边界。

选择编辑范围的第二条线 [点]： – 指定需要调整的填充区段的第二条边界。

选择用于居中的线： – 选择需要手动移动到所需位置的填充线。

选择新点： – 指定所选划线的新位置。指定范围内的其余划线将根据新位置重新分布。

选择坡脚线后，可以按 Enter 键跳过调整步骤。

将坡顶线与坡脚线互换？ [否/是]： – 将所选坡顶线和坡脚线的位置互换。

完成绘制后，插件将继续循环运行，并提示选择下一个斜坡的几何对象。按 Esc 键结束操作。
