表格

调用方式

• ModPlus 菜单
• ModPlus 面板
• AutoCAD 功能区
• 命令行：_mpTables

图标

使用方法

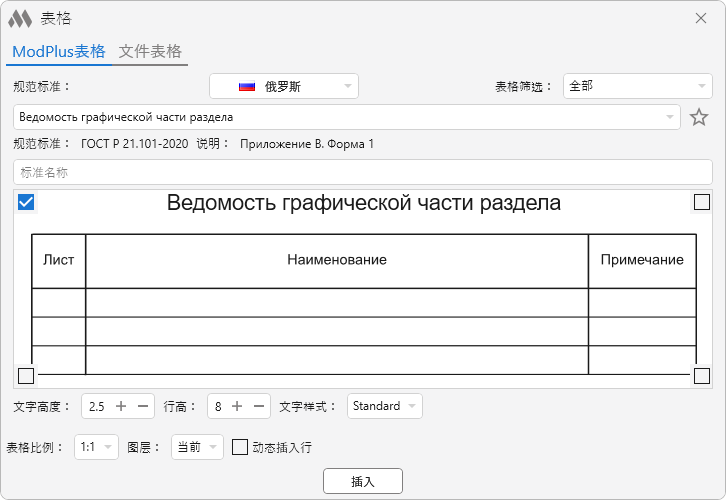

ModPlus 表格

规范标准： – 下拉列表，用于选择根据哪个国家规范填充表格列表和规范文件。

表格筛选 – 下拉列表，用于选择表格筛选方式。

– 将表格加入/移出收藏。

规范标准 – 显示包含所选表格的规范文件名称。

说明 – 显示表格在规范文件中的位置说明。

下方为所选表格的预览区域。可通过鼠标滚轮缩放，用左键拖动，用右键适配显示。四角的单选按钮用于指定插入点。

表格设置 组包含以下参数：

文字高度 – 设置行文字高度（不影响标题和表头）。

行高 – 设置表格行高。

文字样式 – 下拉列表，显示图纸中的全部文字样式，应用于整张表格。

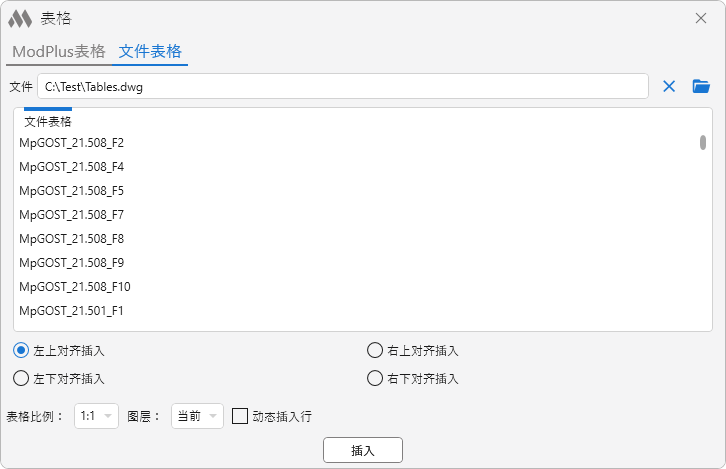

文件表格

文件 – 显示用于插入表格的文件路径，该值会保存在配置文件中。

文件表格 – 显示文件中的表格（表格样式）。

对齐插入（左上/右上/左下/右下） – 指定插入表格时的锚点。

表格比例 – 下拉列表显示图纸中的注释比例。

图层 – 下拉列表显示图纸中的图层。

动态插入行 – 开启/关闭动态行插入功能（见下）。

插入 – 切换至 AutoCAD 插入表格：

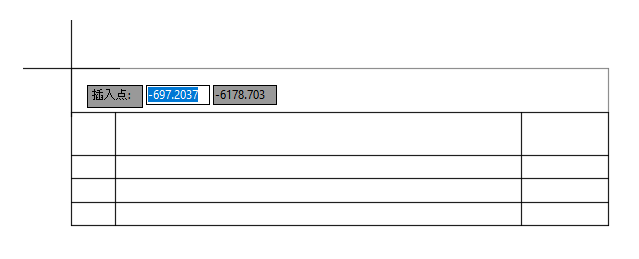

插入点： – 指定插入点。

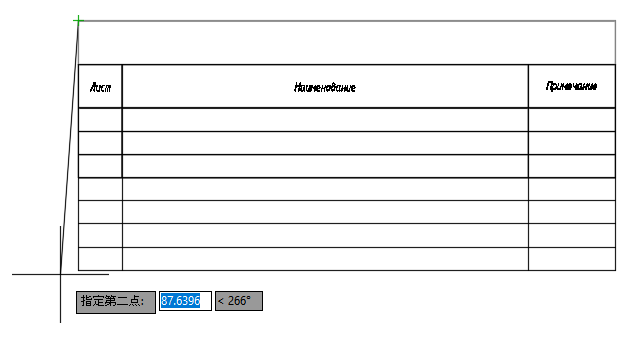

指定第二点：（在开启 动态插入行 时）– 指定第二个点，插入的行数将随之变化。
