模型清理

---

图标

使用方法

插件包含多种模型清理方式，使用方法各不相同。清理方式被分为单独的选项卡：

• 主要清理
• 视图样板
• 视图过滤器
• 视图
• 明细表
• 项目参数
• 共享参数
• 未使用的共享参数
• 未放置的房间
• 未放置的空间
• 未放置的区域
• 查找表

对于每种清理方式，列表中的条目都支持多选。按住 Ctrl 或 Shift 键并用鼠标左键点击即可进行选择。

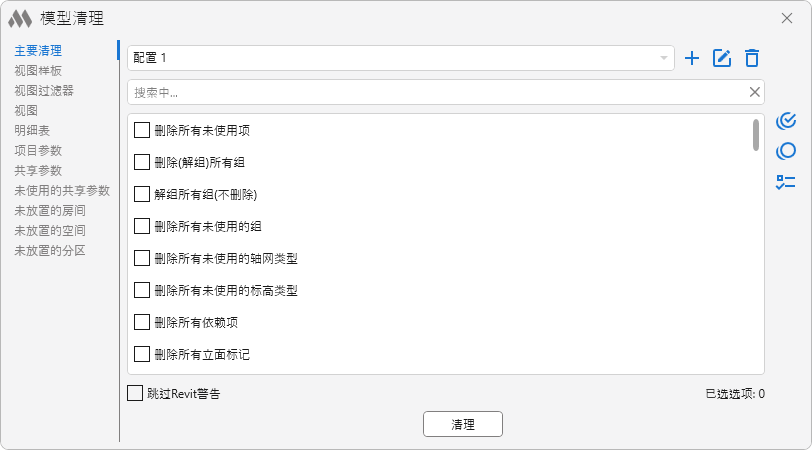

主要清理

选项卡顶部的设置窗口包含用于配置和使用模型清理配置的工具。要创建新的配置，请点击  并在列表中勾选所需条目。当前配置可以重命名 或删除 。

窗口中部显示可用于清理模型的操作列表。该列表会根据插件运行的位置（在项目或在族编辑器中）以及项目内容而变化。例如，在启用协同工作的文件中，会提供 删除工作集“...”中的所有元素 选项，而从 Revit 2023 版本开始，会提供 删除所有空工作集 选项。在列表中需要勾选要应用于模型清理的条目。

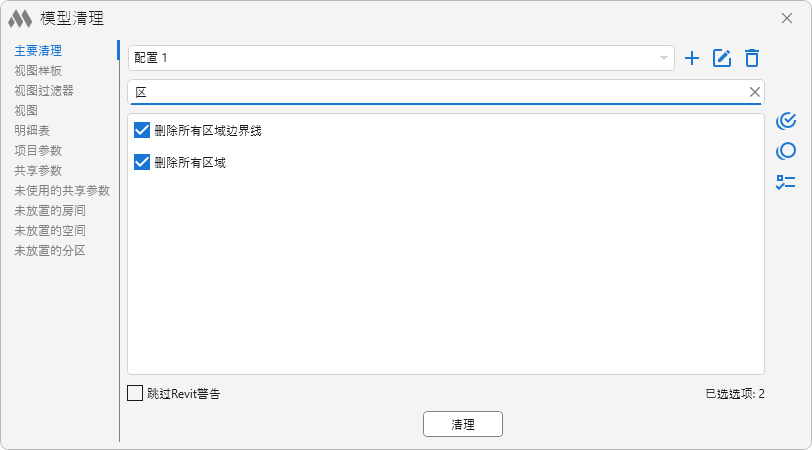

为了更快定位条目，可以使用搜索框。

为了快速选择所需条目，提供以下工具：

 – 全选列表中的条目；
 – 取消选择列表中的所有条目；
 – 反选列表中的条目。

窗口底部提供以下工具：

跳过Revit警告 – 启用该选项后，清理过程中出现的 Revit 警告将被抑制。
清理 – 按照所选条目启动清理。

列表中某些条目的删除操作无法撤销。

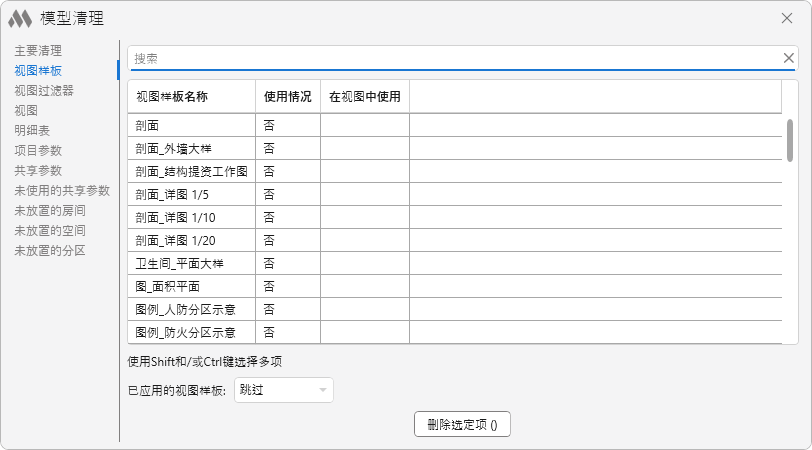

视图样板

此选项卡中显示项目中存在的视图样板列表。

可以通过点击 显示 链接来查看视图样板是否在项目中使用，以及它们应用于哪些视图。所有列的数据均可通过点击列标题进行排序。

窗口底部提供以下工具：

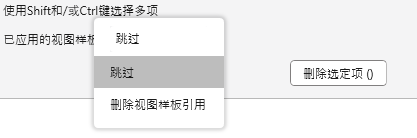

已应用的视图样板 – 清理时，已应用到视图的样板将被跳过，或与视图样板链接一起删除。

删除选定项（…） – 启动清理所选的视图样板。

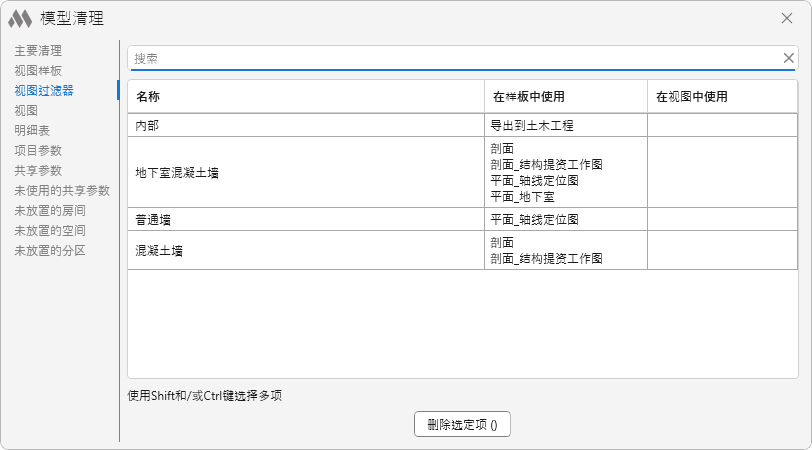

视图过滤器

此选项卡中显示所有视图筛选器，以及它们在哪些样板和视图中使用的信息。

要启动清理，请选择筛选器并点击 删除选定项（…）。

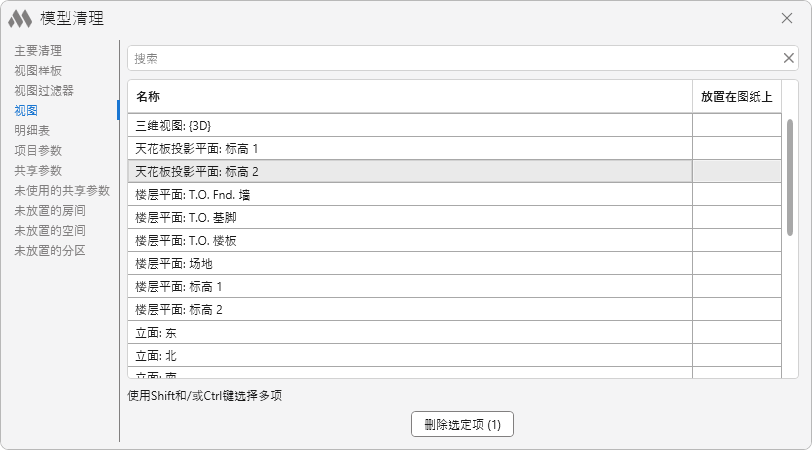

视图

此选项卡中显示当前文档的视图列表，不包括明细表。每个视图显示其所在图纸的信息。可以删除除活动视图以外的所有视图。此外，还可以从此选项卡（以及 明细表 选项卡）中通过双击打开视图。

要启动清理，请选择视图并点击 删除选定项（…）。

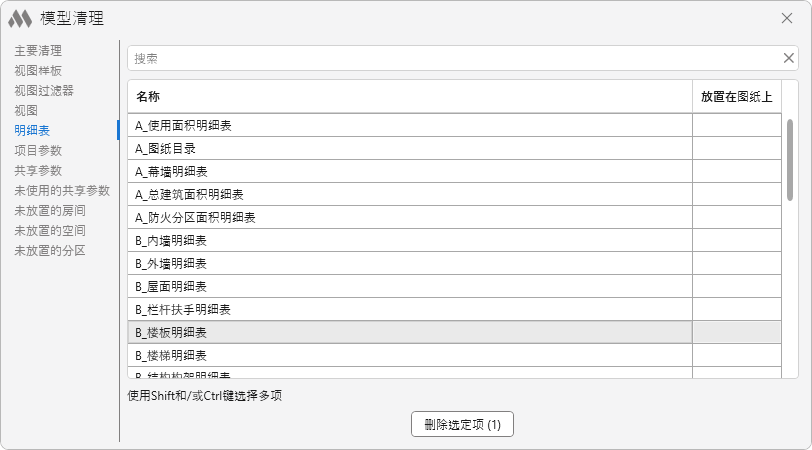

明细表

此选项卡中显示项目中的明细表列表，以及它们所在的图纸信息。

要启动清理，请选择明细表并点击 删除选定项（…）。

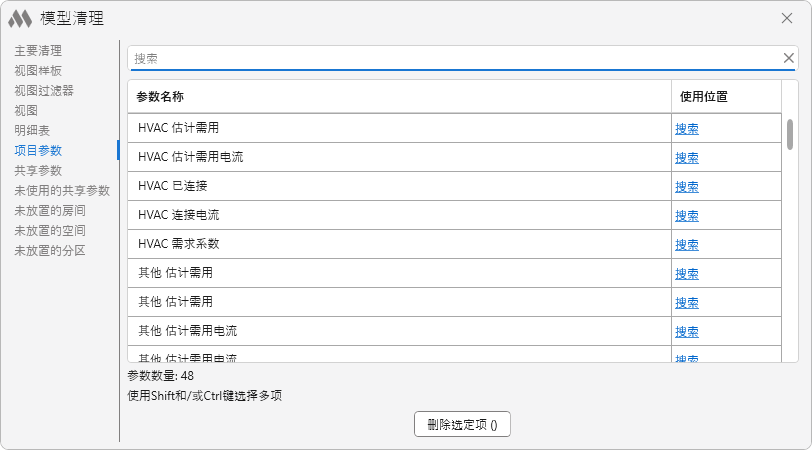

项目参数

此选项卡中显示项目参数列表，并提供在明细表、族（类型和实例）、项目信息和筛选器中搜索参数的功能，点击 搜索 按钮即可。

要启动清理，请选择参数并点击 删除选定项（…）。

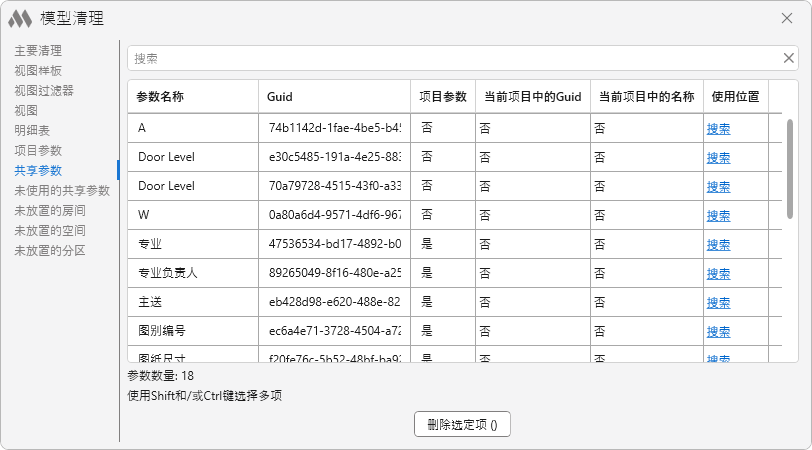

共享参数

要生成共享参数列表，请点击 收集 按钮。

此选项卡中会显示包含以下参数信息的列表：

• 参数名称；
• Guid – 参数的唯一标识符；
• 项目参数 – 共享参数是否已添加到项目参数中；
• 当前 FOP 中的 Guid – 该参数是否在当前 FOP 中按 Guid 使用（FOP – 共享参数文件）；
• 当前 FOP 中的名称 – 该参数是否在当前 FOP 中按名称使用。

同时还提供在明细表、族（类型和实例）、项目信息和筛选器中搜索参数的功能，点击 搜索 按钮即可。

要启动清理，请选择参数并点击 删除选定项（…）。

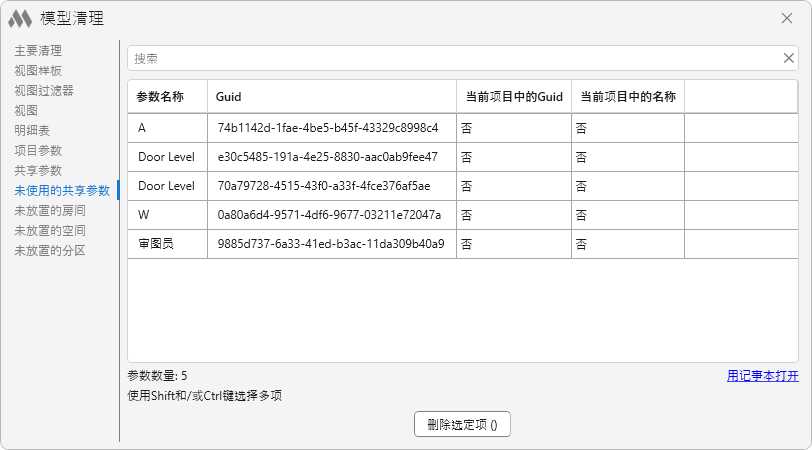

未使用的共享参数

要生成未使用的共享参数列表，请点击 搜索 按钮。搜索未使用的共享参数可能需要一些时间，因为这将打开项目中的所有族（包括嵌套族）。

可通过 用记事本打开所有找到的共享参数 选项，输出所有共享参数的列表。

此选项卡中会显示包含以下参数信息的列表：

• 参数名称；
• Guid – 参数的唯一标识符；
• 当前 FOP 中的 Guid – 该参数是否在当前 FOP 中存在；
• 当前 FOP 中的名称 – 该参数是否在当前 FOP 中存在。

可以使用 在记事本打开 按钮，在记事本中打开未使用的共享参数列表。

要启动清理，请选择参数并点击 删除选定项（…）。

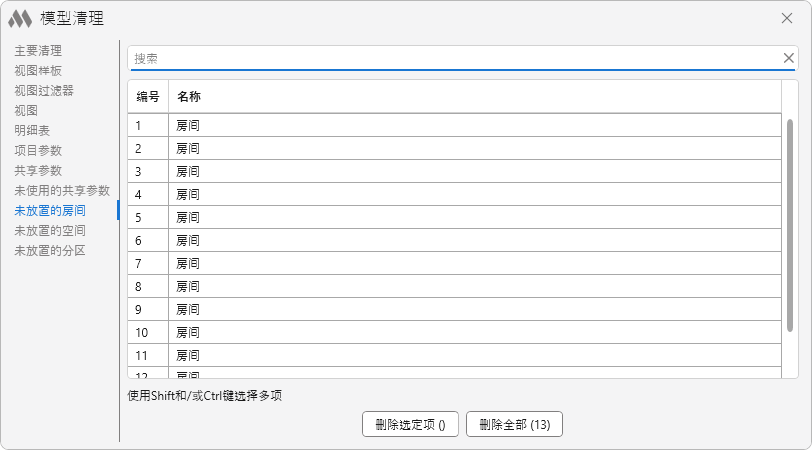

未放置的房间

此选项卡中显示项目中尚未放置的房间列表。

未放置的房间是指已从视图中删除，但仍然存在于项目数据库中的房间。如有需要，可以在其他视图中重新放置这些房间，并保留其属性（名称、装饰材料）。

要启动清理，请选择房间并点击 删除选定项（…），或者点击 删除全部（…） 删除所有房间。

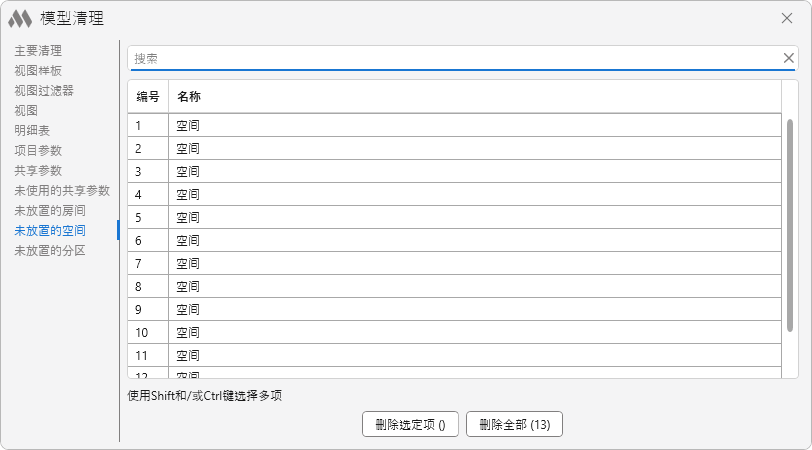

未放置的空间

此选项卡中显示项目中尚未放置的空间列表。

要启动清理，请选择空间并点击 删除选定项（…），或者点击 删除全部（…） 删除所有空间。

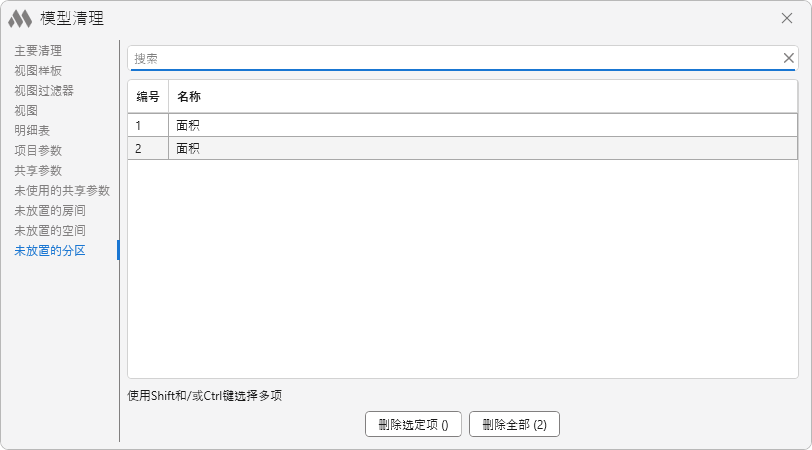

未放置的区域

此选项卡中显示项目中尚未放置的区域列表。

要启动清理，请选择区域并点击 删除选定项（…），或者点击 删除全部（…） 删除所有区域。

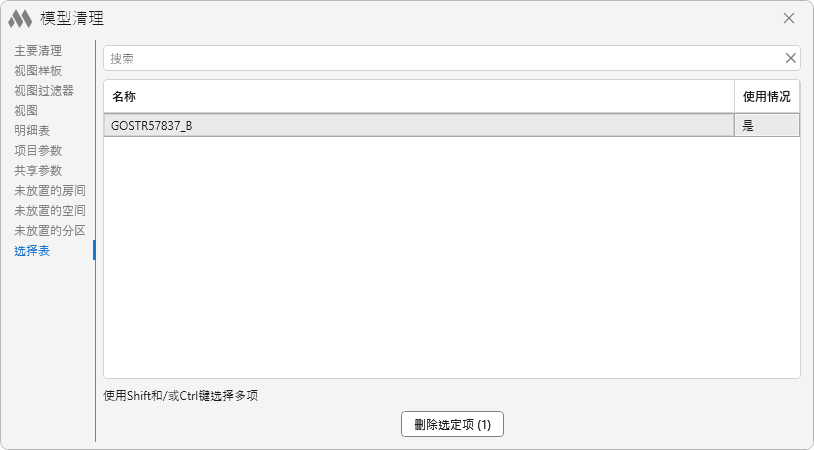

查找表

该选项卡仅在族编辑器中可用。此选项卡中显示导入到族中的查找表列表，以及表的使用信息。

要启动清理，请选择表并点击 删除选定项（…）。

---

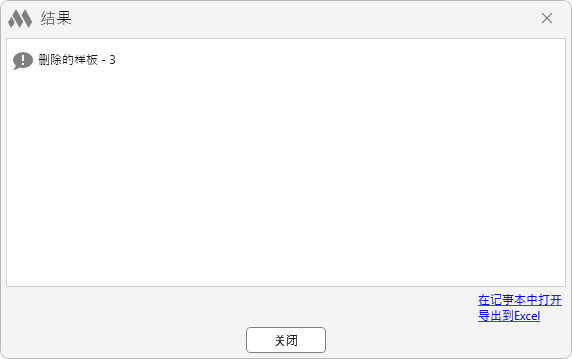

在应用某些清理方式后，将显示清理结果窗口。
