Bereinigen des Modells

27910

Bereinigen des Modells

Dies ist ein kostenloses Plugin!

  • Entfernen von Objekten bestimmter Kategorien aus dem Modell mit der Möglichkeit, nicht verwendete Elemente zu löschen

    Symbol

    32x32px 16x16px dark 32x32px dark 16x16px

    Verwendung

    Das Plugin enthält verschiedene Varianten zur Bereinigung des Modells, die sich in der Art der Verwendung unterscheiden. Die Bereinigungsvarianten sind auf separate Registerkarten aufgeteilt:

    Für jede Bereinigungsvariante in der Liste ist eine Mehrfachauswahl verfügbar. Die Auswahl erfolgt durch Halten der Strg- oder Umschalttaste und Klicken mit der linken Maustaste.

    Grundreinigung

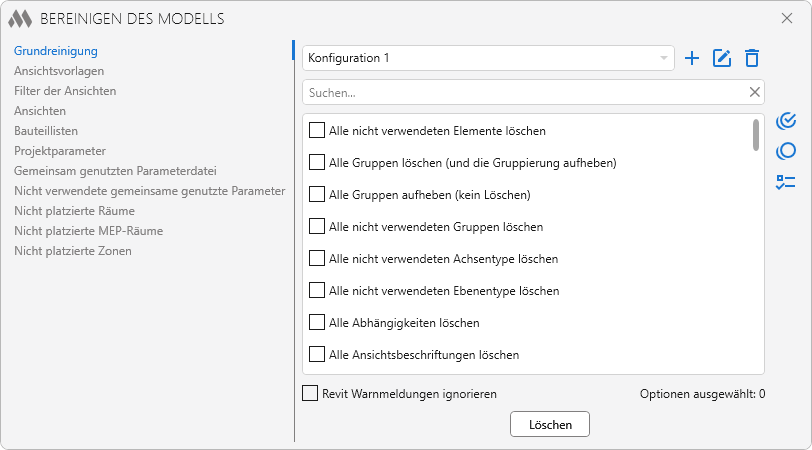

    Das Einstellungsfenster der Registerkarte im oberen Bereich enthält ein Werkzeug zur Einrichtung und Verwendung von Bereinigungskonfigurationen des Modells. Um eine neue Konfiguration zu erstellen, muss auf plus geklickt und die erforderlichen Positionen in der Liste markiert werden. Die aktuelle Konfiguration kann umbenannt square edit outline oder gelöscht delete outline werden.

    1

    Im mittleren Bereich des Fensters befindet sich eine Liste von Aktionen, die zur Bereinigung des Modells durchgeführt werden können. Diese Liste kann sich je nach Ort der Ausführung des Plugins (im Projekt oder im Familieneditor) sowie nach dem Projektinhalt ändern. Zum Beispiel wird in einer Datei, die für die Zusammenarbeit eingerichtet ist, die Option Alle Elemente im Bearbeitungsbereiche „…“ löschen verfügbar sein, und ab der Revit-Version 2023 wird die Option Alle leeren Bearbeitungsbereiche löschen vorhanden sein. In der Liste müssen die Positionen markiert werden, die zur Bereinigung des Modells angewendet werden sollen.

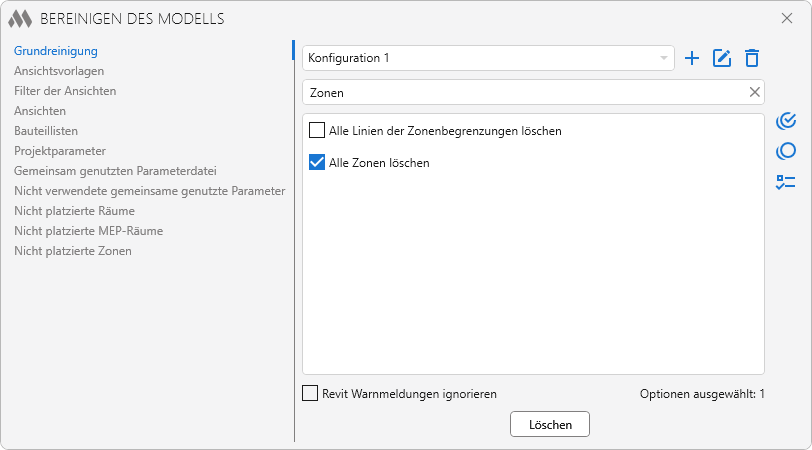

    Zur schnelleren Orientierung unter den Positionen kann die Suchleiste verwendet werden.

    2

    Für die schnelle Auswahl der benötigten Positionen stehen Werkzeuge zur Verfügung:

    checkbox multiple marked circle outline – alle Positionen in der Liste auswählen;
    checkbox multiple blank circle outline – Auswahl aller Positionen in der Liste aufheben;
    alert (orange) – Auswahl der Positionen in der Liste umschalten (invertieren).

    Im unteren Bereich des Fensters befinden sich die Werkzeuge:

    Revit Warnmeldungen ignorieren – bei Aktivierung dieser Option werden Revit Warnmeldungen unterdrückt, die während des Löschens von Elementen auftreten können.
    Löschen  – Start der Bereinigung für die ausgewählten Positionen in der Liste.

    Das Löschen einiger Positionen in der Liste kann nicht rückgängig gemacht werden.

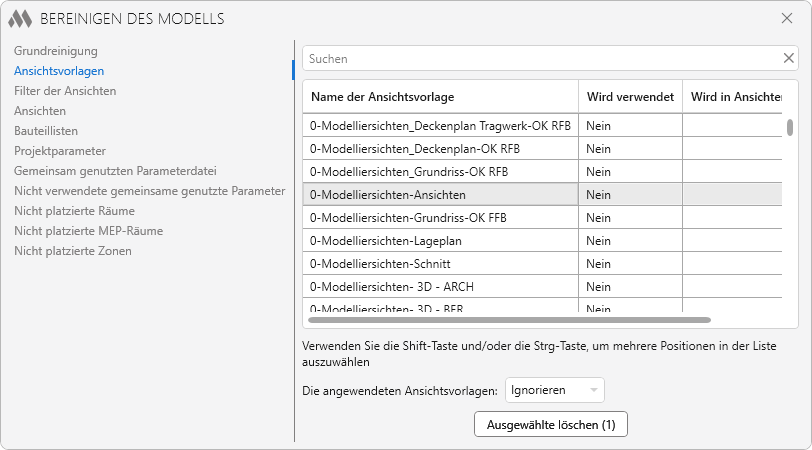

    ANSICHTSVORLAGEN

    Auf der Registerkarte befindet sich eine Liste der im Projekt vorhandenen Ansichtsvorlagen.

    Es kann überprüft werden, ob Ansichtsvorlagen im Projekt verwendet werden, und angezeigt werden, auf welche Ansicht sie angewendet wurden, indem auf den Link Anzeigen geklickt wird. Alle Spalten können sortiert werden, indem mit der linken Maustaste auf die Spaltenüberschrift geklickt wird.

    3

    Im unteren Bereich des Fensters befinden sich die Werkzeuge:

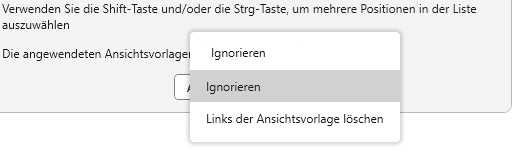

    Die angewendeten Ansichtsvorlagen – beim Start der Bereinigung werden Ansichtsvorlagen, die auf Ansichten angewendet sind, entweder übersprungen oder zusammen mit den Verweisen auf die Ansichtsvorlage gelöscht.

    4

    Ausgewählte löschen (…) – Start der Bereinigung der ausgewählten Ansichtsvorlagen.

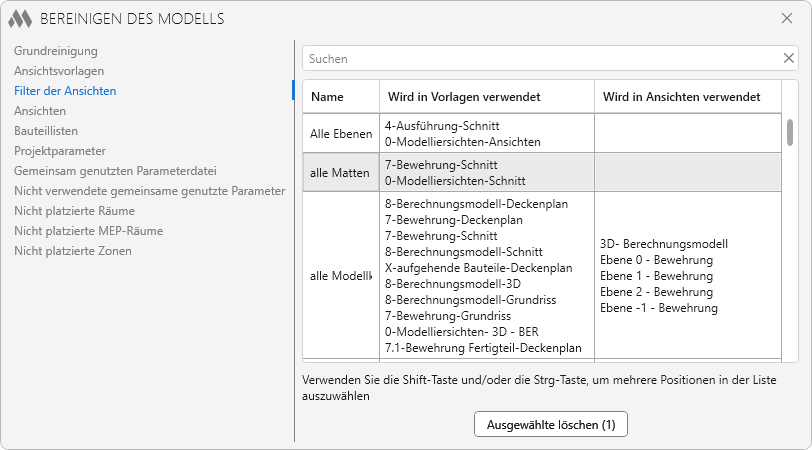

    FILTER der ANSICHTen

    Auf der Registerkarte befindet sich eine Liste aller Filter der Ancichten sowie Informationen darüber, in welcher Vorlage und auf welchen Ansichten sie verwendet werden.

    5

    Um die Bereinigung zu starten, müssen die Filter ausgewählt und auf die Schaltfläche Ausgewählte löschen (…) geklickt werden.

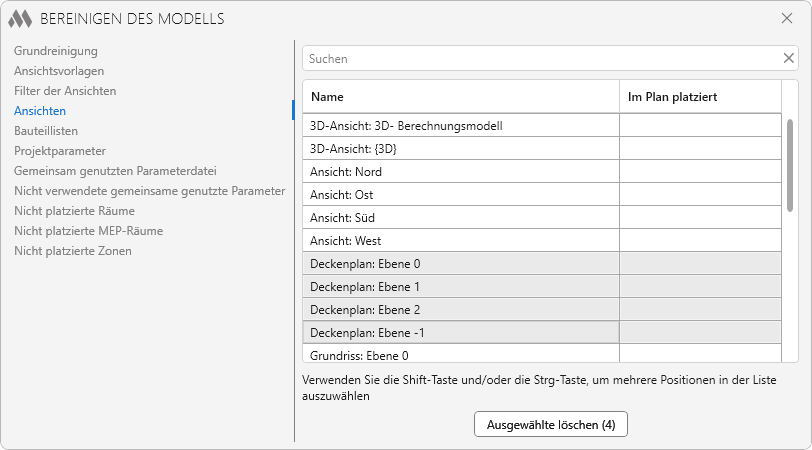

    ANSICHTEN

    Auf der Registerkarte befindet sich eine Liste der Ansichten des aktuellen Dokuments mit Ausnahme der Bauteillisten. Für jede Ansicht wird angezeigt, auf welchen Plänen sie platziert ist. Es können alle Ansichten außer der aktiven gelöscht werden. Außerdem kann von dieser Registerkarte (und von der Registerkarte Bauteillisten) eine Ansicht durch Doppelklick geöffnet werden.

    13

    Um die Bereinigung zu starten, müssen die Ansichten ausgewählt und auf die Schaltfläche Ausgewählte löschen (…) geklickt werden.

    BAUTEILLISTEN

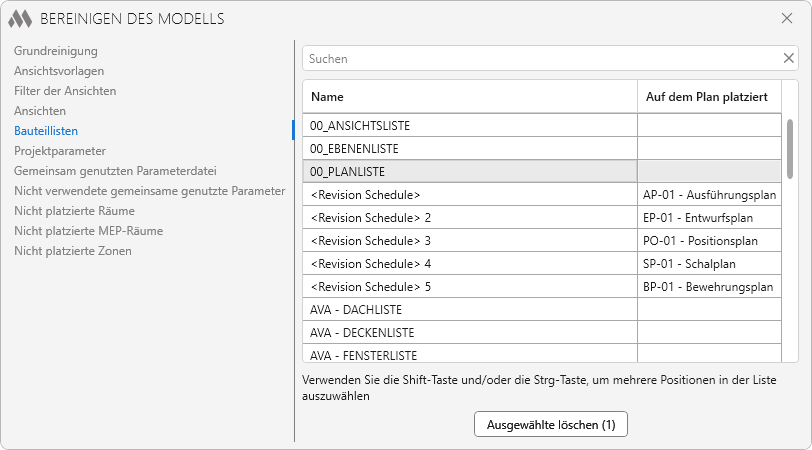

    Auf der Registerkarte befindet sich eine Liste der im Projekt vorhandenen Bauteillisten sowie Informationen darüber, auf welchen Plänen die Bauteillisten platziert sind.

    6

    Um die Bereinigung zu starten, müssen die Bauteillisten ausgewählt und auf die Schaltfläche Ausgewählte löschen (…) geklickt werden.

    PROJEKTPARAMETER

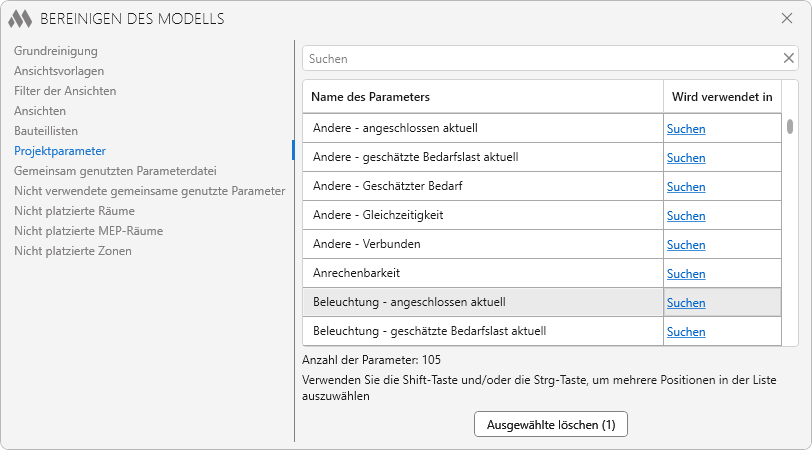

    Auf der Registerkarte befindet sich eine Liste der Projektparameter, außerdem gibt es eine Option zur Suche nach Parametern in Bauteillisten, Familien (Typen und Instanzen, die im Modell platziert sind), Projektinformationen und Filtern durch Klicken auf die Schaltfläche Suchen.

    12

    Um die Bereinigung zu starten, müssen die Parameter ausgewählt und auf die Schaltfläche Ausgewählte löschen (…) geklickt werden.

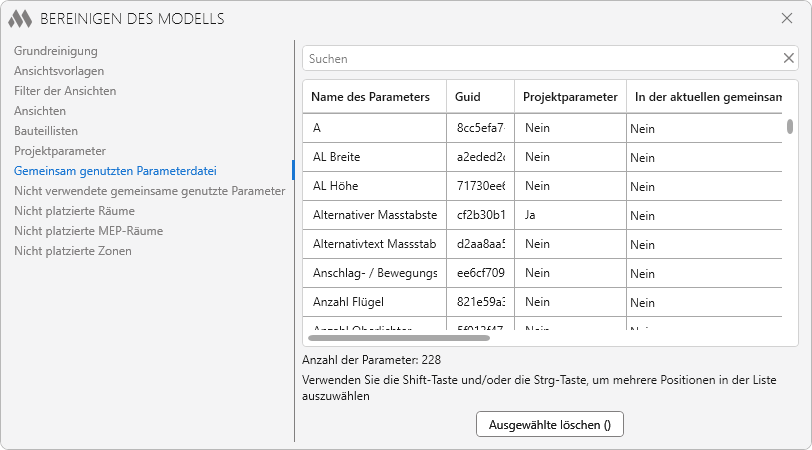

    GEMEINSAM genutzte PARAMETER

    Um die Liste der gemeinsame genutzte Parameter zu erstellen, muss die Schaltfläche Sammeln gedrückt werden.

    Auf der Registerkarte erscheint eine Liste, die auch Informationen zu den Parametern enthält:

    • Parametername;
    • Guid – eindeutiger Bezeichner des Parameters;
    • Projektparameter – ob der gemeinsame genutzte Parameter zu den Projektparametern hinzugefügt wurde;
    • Im aktuellen GOP nach Guid – ob der Parameter im aktuellen GOP nach Guid verwendet wird (wobei GOP die Datei der gemeinsamen Parameter ist);
    • Im aktuellen GOP nach Name – ob der Parameter im aktuellen GOP nach Name verwendet wird.

    Es gibt auch die Option, nach Parametern in Auswertungen, Familien (Typen und in der Modell platzierten Instanzen), Projektinformationen und Filtern über die Schaltfläche Suchen zu suchen.

    7

    Um die Bereinigung zu starten, müssen Parameter ausgewählt und die Schaltfläche Ausgewählte löschen (…) gedrückt werden.

    NICHT VERWENDETE GEMEINSAME genutzte PARAMETER

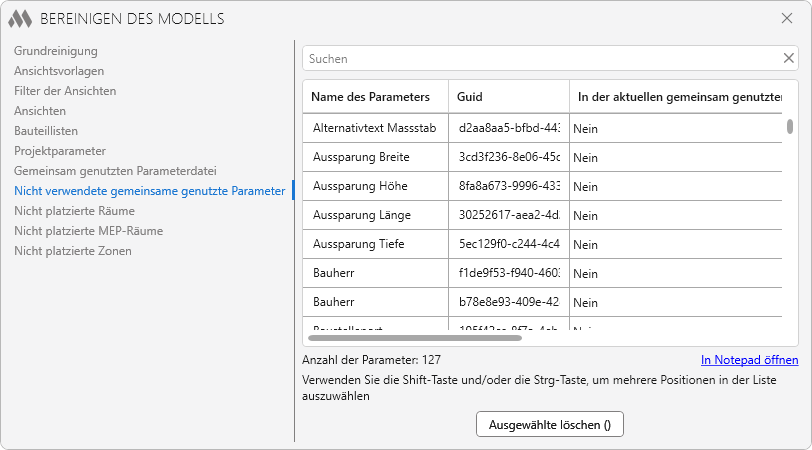

    Um die Liste der nicht verwendeten gemeinsame genutzte Parameter zu erstellen, muss die Schaltfläche Suchen gedrückt werden. Die Suche nach nicht verwendeten gemeinsame genutzte Parametern kann einige Zeit in Anspruch nehmen, da alle Familien (einschließlich verschachtelter) im Projekt geöffnet werden müssen.

    Es besteht die Möglichkeit, die Liste aller gemeinsame genutzte Parameter bei der Suche nach nicht verwendeten gemeinsame genutzte Parametern mit der Option Alle gefundenen gemeinsame genutzte Parameter in Notepad öffnen auszugeben.

    Auf der Registerkarte erscheint eine Liste, die auch Informationen zu den Parametern enthält:

    • Parametername;
    • Guid – eindeutiger Bezeichner des Parameters;
    • Im aktuellen GOP nach Guid – ob der Parameter im aktuellen GOP nach Guid vorhanden ist;
    • Im aktuellen GOP nach Name – ob der Parameter im aktuellen GOP nach Name vorhanden ist.

    8

    Die Liste der nicht verwendeten gemeinsamen Parameter kann mit der Schaltfläche In Notepad öffnen im Texteditor „Notepad“ geöffnet werden.

    Um die Bereinigung zu starten, müssen Parameter ausgewählt und die Schaltfläche Ausgewählte löschen (…) gedrückt werden.

    NICHT PLATZIERTE RÄUME

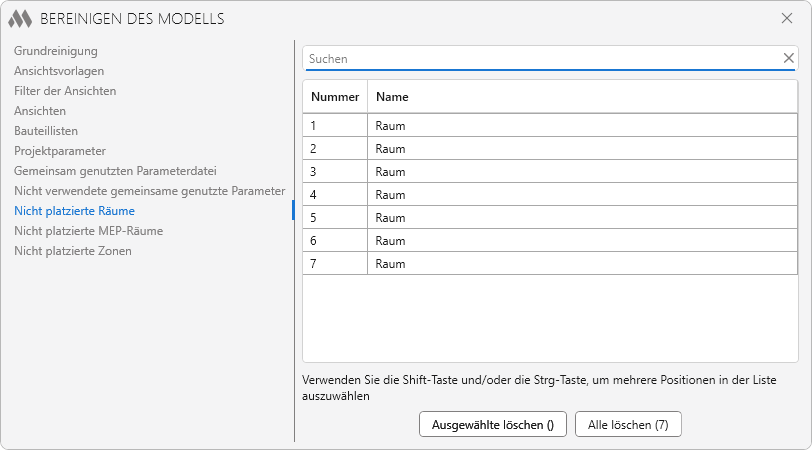

    Auf der Registerkarte befindet sich eine Liste von Räumen, die nicht platziert sind und sich im Projekt befinden.

    Nicht platzierte Räume sind Räume, die aus der Ansicht gelöscht wurden, aber nicht aus dem Projekt entfernt werden und in der Datenbank verbleiben. Falls erforderlich, können diese Räume in einer anderen Ansicht erneut platziert werden, wobei die Raumeigenschaften (Name, Oberflächenmaterialien) erhalten bleiben.

    9

    Um die Bereinigung zu starten, müssen Räume ausgewählt und die Schaltfläche Ausgewählte löschen (…) gedrückt oder alle Räume mit der Schaltfläche Alle löschen (…) entfernt werden.

    NICHT PLATZIERTE MEP-RÄUME

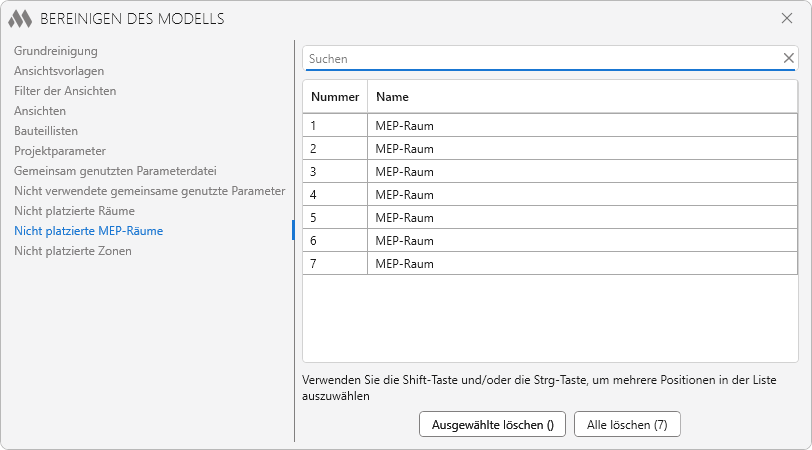

    Auf der Registerkarte befindet sich eine Liste von MEP-Räume, die nicht platziert sind und sich im Projekt befinden.

    10

    Um die Bereinigung zu starten, müssen MEP-Räume ausgewählt und die Schaltfläche Ausgewählte löschen (…) gedrückt oder alle MEP-Räume mit der Schaltfläche Alle löschen (…) entfernt werden.

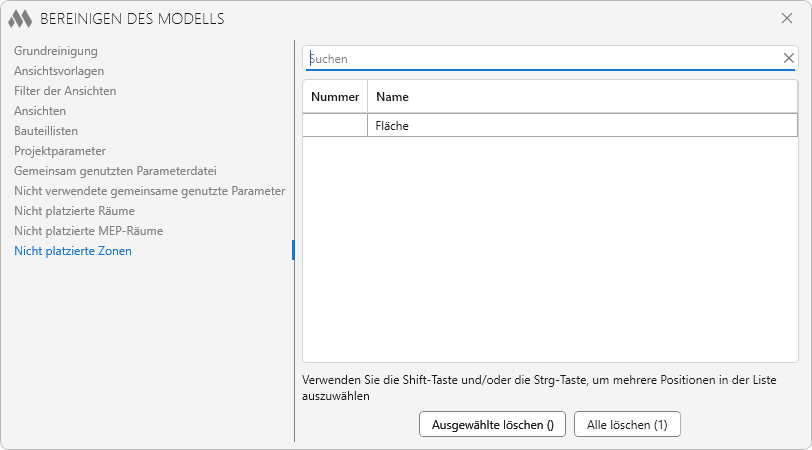

    NICHT PLATZIERTE ZONEN

    Auf der Registerkarte befindet sich eine Liste von Zonen, die nicht platziert sind und sich im Projekt befinden.

    15

    Um die Bereinigung zu starten, müssen Zonen ausgewählt und die Schaltfläche Ausgewählte löschen (…) gedrückt oder alle Zonen mit der Schaltfläche Alle löschen (…) entfernt werden.

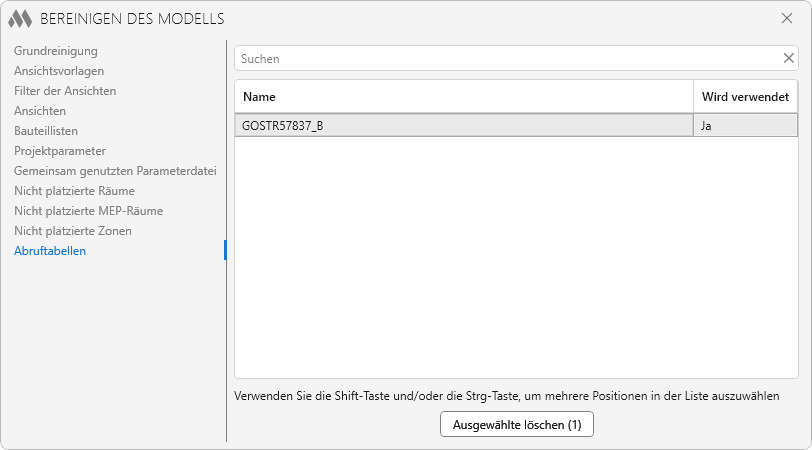

    Abruftabellen

    Die Registerkarte ist nur im Familieneditor verfügbar. Auf der Registerkarte befindet sich eine Liste von Abruftabellen, die in die Familie importiert wurden, sowie Informationen zur Verwendung der Tabelle.

    14

    Um die Bereinigung zu starten, müssen Tabellen ausgewählt und die Schaltfläche Ausgewählte löschen (…) gedrückt werden.

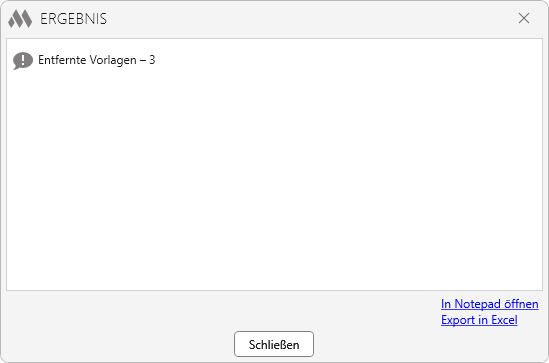

    Nach der Anwendung bestimmter Bereinigungsoptionen wird ein Fenster mit dem Bereinigungsergebnis angezeigt.

    11



  • Änderungshistorie für
    Jahr

    2025 Jahr

    Revit: Bereinigen des Modells 2.28.7.0 (29.09.2025)

    Improved
    Auf der Registerkarte „Ansichten" wurde eine Anmerkung hinzugefügt, wenn eine abhängige Ansicht auf einem Plan platziert ist.

    Revit: Bereinigen des Modells 2.28.6.0 (10.07.2025)

    New
    Option "Alle nicht verwendeten Ansichtsvorlagen löschen" zur Hauptbereinigung hinzugefügt.

    Revit: Bereinigen des Modells 2.27.6.0 (02.07.2025)

    Fix
    Ein Fehler wurde behoben, der das Löschen von Nachschlagetabellen verhinderte.

    Revit: Bereinigen des Modells 2.27.5.0 (29.04.2025)

    Improved
    Kleine Verbesserungen im Algorithmus zur Suche nach ungenutzten gemeinsamen Parametern.

    Revit: Bereinigen des Modells 2.27.4.0 (28.03.2025)

    Fix
    Fehler behoben, bei dem die Sortierung nach einigen Spalten einiger Tabellen nicht funktionierte.

    Revit: Bereinigen des Modells 2.27.3.0 (25.03.2025)

    Fix
    Fehler beim Sammeln gemeinsamer Parameter behoben, der beim Starten des Plugins in einer Familie auftrat.

    Revit: Bereinigen des Modells 2.27.1.0 (25.03.2025)

    New
    Suche in allen Abschnitten hinzugefügt.
    New
    Spalte "Projektparameter" im Abschnitt "Allgemeine Parameter" hinzugefügt.
    New
    Abschnitt "Nicht platzierte Zonen" hinzugefügt.
    Improved
    Möglichkeit hinzugefügt, eine Konfiguration im Abschnitt "Grundlegende Bereinigung" umzubenennen.

    Revit: Bereinigen des Modells 2.24.0.0 (18.02.2025)

    Fix
    Überspringen spezialisierter Elemente beim Löschen von Elementen in einer Arbeitsgruppe.

    2024 Jahr

    Revit: Bereinigen des Modells 2.23.14.0 (29.10.2024)

    Fix
    Fehler behoben, der beim Versuch, Parameter von Familien mit zyklischer Abhängigkeit zu sammeln, auftrat.

    Revit: Bereinigen des Modells 2.23.13.0 (19.09.2024)

    Fix
    Unbenutzte Auswahltabellen: Behebung eines Fehlers, bei dem Auswahltabellen nicht berücksichtigt wurden, wenn in der Formel mehrere Tabellen angegeben sind.

    2023 Jahr

    Revit: Bereinigen des Modells 2.23.10.0 (08.11.2023)

    Fix
    Behebung des Algorithmus zur Bestimmung verwendeter Auswahltabellen unter Berücksichtigung, dass die Tabelle in Anführungszeichen angegeben sein kann.

    Revit: Bereinigen des Modells 2.23.9.0 (07.09.2023)

    Fix
    Algorithmus zur Bestimmung verwendeter Auswahltabellen unter Berücksichtigung der Tatsache korrigiert, dass die Funktion size_lookup eine unterschiedliche Anzahl von Argumenten haben kann.

    Revit: Bereinigen des Modells 2.23.8.0 (06.09.2023)

    New
    Registerkarte „Auswahltabellen“ hinzugefügt, die es ermöglicht, nicht verwendete Auswahltabellen zu finden und zu löschen.
    New
    Möglichkeit hinzugefügt, eine Liste aller gemeinsamen Parameter anzuzeigen, wenn nach nicht verwendeten gemeinsamen Parametern gesucht wird.
    Improved
    Suche nach Parametern in eingebetteten Familien bei der Suche nach nicht verwendeten gemeinsamen Parametern hinzugefügt.
    Fix
    Behoben wurde der Fehler „The referenced object is not valid“, der in einigen Fällen beim Löschen aller Gruppen auftrat.

    Revit: Bereinigen des Modells 2.21.6.0 (22.08.2023)

    Improved
    Format des Parameterexports beim Öffnen im Notizblock auf der Registerkarte „Nicht verwendete gemeinsame Parameter“ geändert.

    Revit: Bereinigen des Modells 2.21.5.0 (05.08.2023)

    Improved
    Verarbeitung von Auswahlfiltern auf der Registerkarte „Ansichtsfilter“ hinzugefügt.

    Revit: Bereinigen des Modells 2.21.4.0 (24.07.2023)  Mehr erfahren

    New
    Neue Registerkarte „Ansichten“ hinzugefügt.
    New
    Option „Alle nicht verwendeten Ansichten löschen“ zur grundlegenden Bereinigung hinzugefügt.
    New
    Option „Alle leeren Arbeitssätze löschen“ zur grundlegenden Bereinigung hinzugefügt.
    Improved
    Anzeige der Anzahl ausgewählter Optionen in der Registerkarte für grundlegende Bereinigung hinzugefügt.
    Improved
    In den Registerkarten „Ansichten“ und „Legenden“ wurde die Möglichkeit hinzugefügt, eine Ansicht durch Doppelklick zu öffnen.
    Improved
    Bei der Suche nach Parameterverwendung werden nun auch Familieninstanzen berücksichtigt.

    Revit: Bereinigen des Modells 2.18.1.0 (27.06.2023)

    New
    Option „Alle nicht referenzierten Ansichten löschen (nur Legenden)“ zur grundlegenden Bereinigung hinzugefügt.

    Revit: Bereinigen des Modells 2.18.0.0 (16.05.2023)

    New
    Option "Alle unbenutzten Ebenentypen löschen" hinzugefügt.

    Revit: Bereinigen des Modells 2.17.0.0 (16.05.2023)

    New
    Option "Alle unbenutzten Achsentypen löschen" hinzugefügt.

    Revit: Bereinigen des Modells 2.16.0.0 (10.02.2023)

    New
    Suche nach Filtern bei der Suche nach Parameterverwendung hinzugefügt.

    2022 Jahr

    Revit: Bereinigen des Modells 2.15.19.0 (30.11.2022)

    Fix
    Behebung eines Fehlers, bei dem das Symbol auf dem Band nicht angezeigt wurde.

    Revit: Bereinigen des Modells 2.15.18.0 (30.11.2022)

    Improved
    Symbole wurden ersetzt.
    Fix
    Behebung eines Fehlers, bei dem Ansichten, die auf Blättern platziert wurden, gelöscht werden konnten, wenn die Option „Alle Ansichten ohne Verweise löschen“ ausgewählt wurde.

    Revit: Bereinigen des Modells 2.15.16.0 (21.10.2022)

    Fix
    Fehler behoben, bei dem Projektparameter nicht gelöscht wurden.

    Revit: Bereinigen des Modells 2.15.15.0 (21.10.2022)

    New
    Registerkarte "Projektparameter" hinzugefügt.
    Improved
    Überprüfung der Parameterverwendung in Projektdaten hinzugefügt.

    Revit: Bereinigen des Modells 2.14.14.0 (10.08.2022)

    Fix
    Behobener fataler Fehler beim Löschen von Konfigurationen auf der Registerkarte "Grundreinigung".
    Improved
    Optimierung der Parameterlisten bei einer großen Anzahl von Parametern.
    Improved
    Fehlende Sortierung in einigen Listen hinzugefügt.

    Revit: Bereinigen des Modells 2.14.11.0 (06.06.2022)

    Improved
    Der Algorithmus zur Suche nach ungenutzten gemeinsamen Parametern, der das Öffnen von Familien erfordert, wurde wieder eingeführt.

    Revit: Bereinigen des Modells 2.14.10.0 (04.06.2022)

    New
    Der Algorithmus zur Suche nach ungenutzten gemeinsamen Parametern wurde neu geschrieben.
    New
    In der Liste der gemeinsamen Projektparameter wurde die Möglichkeit hinzugefügt, zu finden, in welchen Familien oder Stücklisten der Parameter verwendet wird.
    Improved
    Das Abrufen gemeinsamer Projektparameter beim Laden des Plugins wurde entfernt.
    Improved
    Das Schließen des Plugin-Fensters beim Löschen von Ansichtsvorlagen wurde entfernt.

    Revit: Bereinigen des Modells 2.12.8.0 (08.05.2022)

    Improved
    Sortierfunktionen nach Spalten in Tabellendaten hinzugefügt.

    Revit: Bereinigen des Modells 2.12.7.0 (03.05.2022)

    Improved
    Verbesserungen an der Methode zum Entfernen ungenutzter Elemente vorgenommen.

    Revit: Bereinigen des Modells 2.12.6.0 (09.04.2022)

    New
    Hauptbereinigung "Alle Linienstile löschen" hinzugefügt.

    Revit: Bereinigen des Modells 2.12.5.0 (08.04.2022)

    New
    Auf der Registerkarte "Ansichtsvorlagen" wurde die Möglichkeit hinzugefügt, eine Liste der Ansichten zu öffnen, denen eine Vorlage zugewiesen ist.

    Revit: Bereinigen des Modells 2.12.4.0 (26.03.2022)

    New
    Konfigurationen der Hauptbereinigung hinzugefügt.
    New
    Hauptbereinigung "Alle Blätter (außer geöffneten) mit darauf platzierten Ansichten löschen" hinzugefügt.
    New
    Hauptbereinigung "Alle Gruppen auflösen (ohne Löschung)" hinzugefügt.

    Revit: Bereinigen des Modells 2.10.3.0 (25.02.2022)

    Fix
    Fehler beim Start behoben, wenn in den Einstellungen ein ungültiger Pfad zur gemeinsamen Parameterdatei angegeben ist.

    Revit: Bereinigen des Modells 2.10.2.0 (23.02.2022)

    New
    Bereinigung nicht verwendeter Gruppen hinzugefügt.
    New
    Informationen über vorhandene gemeinsame Parameter im aktuellen Projekt hinzugefügt.
    New
    Möglichkeit hinzugefügt, nicht verwendete gemeinsame Parameter im Notizblock anzuzeigen.
    Improved
    Weniger Positionen in der Hauptbereinigung beim Start in einer Familie.
    Improved
    Sicheres Lesen und Löschen gemeinsamer Parameter (Fortsetzung der Verarbeitung bei Fehlern).

    2021 Jahr

    Revit: Bereinigen des Modells 2.7.0.0 (02.09.2021)

    New
    Möglichkeit zum Löschen nicht platzierter Räume hinzugefügt.

    Revit: Bereinigen des Modells 2.6.0.0 (02.09.2021)

    New
    Möglichkeit zum Löschen nicht platzierter Bereiche hinzugefügt.

    Revit: Bereinigen des Modells 2.5.0.0 (22.08.2021)

    New
    Im Abschnitt "Ansichtsfilter" wurde die Sammlung und Anzeige von Filtern hinzugefügt, die weder in Ansichten noch in Vorlagen verwendet werden.

    Revit: Bereinigen des Modells 2.4.0.0 (21.08.2021)

    New
    Möglichkeit zum Löschen gemeinsamer Projektparameter hinzugefügt (ohne Verwendungsprüfung).
    Improved
    Erneute Suche nach dem Löschen nicht verwendeter gemeinsamer Parameter nicht mehr erforderlich.
    Fix
    Fehler behoben, bei dem nicht gerenderte Elemente in Tabellen nicht ausgewählt wurden.

    Revit: Bereinigen des Modells 2.3.1.0 (30.05.2021)

    Fix
    Der Fehler "View does not belong to a project document" wird ignoriert.

    Revit: Bereinigen des Modells 2.3.0.0 (13.01.2021)  Mehr erfahren

    New
    Hinzugefügte Möglichkeit, ausgewählte Ansichtsfilter zu löschen.
    New
    Hinzugefügte Möglichkeit, ausgewählte Stücklisten zu löschen.
    New
    Hinzugefügte Möglichkeit, nicht verwendete gemeinsame Parameter zu löschen.
    New
    Geänderte Anordnung des Plugin-Fensters.

    2020 Jahr

    Revit: Bereinigen des Modells 2.0.0.0 (31.01.2020)

    Die Plugin-Arbeit wurde in Registerkarten unterteilt.
    Registerkarte für die Arbeit mit Ansichtsvorlagen wurde hinzugefügt.

    Revit: Bereinigen des Modells 1.1.0.0 (15.01.2020)

    Möglichkeit zum Löschen von Koordinationsmodellen wurde hinzugefügt.

    Revit: Bereinigen des Modells 1.0.2.0 (11.01.2020)

    Löschen entladener Verknüpfungen für die Option "Alle verknüpften Dateien löschen" wurde hinzugefügt.

    Revit: Bereinigen des Modells 1.0.1.0 (07.01.2020)

    Speichern des Status markierter Bereinigungoptionen wurde hinzugefügt.
